面以我們采用的公用電話機通用的IC卡為例，通過已實現代碼來說明整個IC卡設備驅動模塊。

　　(1)數據結構的確定

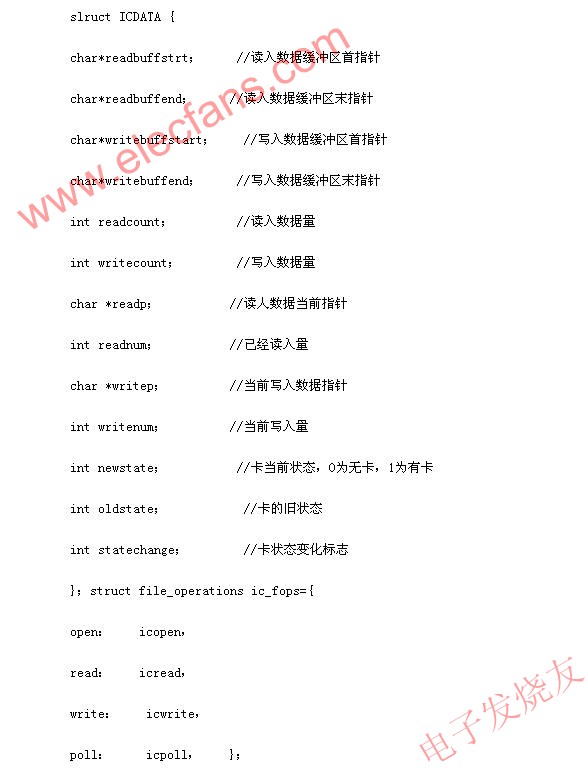

　　編輯頭文件ICDATA.H，確定在驅動模塊程序中應用的公用數據結構。驅動模塊的最終目的是讀取和寫入卡數據處理，所以規范整齊的數據結構是必須的。可以定義一個數據結構體來實現卡數據的存儲區域、數據地址索引、控制標志位等，如：

　　這樣在驅動模塊中，只需要struct ICDATA iccdata;一條語句便可定義全部的卡處理數據結構定義;而ic_fops則定義了設備操作映射函數結構。從這個數據結構看，我們實現了IC卡設備的打開、讀、寫和監控函數。

　　(2)硬件接口控制線控制子函數

　　這些函數用作進行卡復位、時鐘等信號的控制。

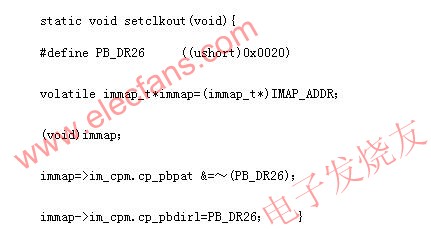

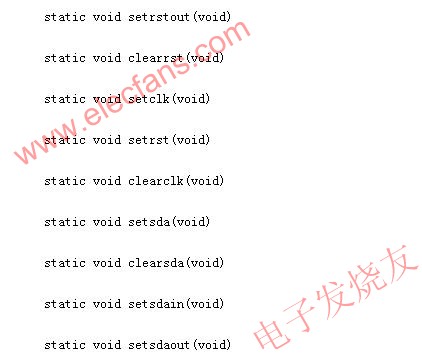

　　以上是以我們開發的硬件系統平臺為例的硬件控制接口操作函數之一，用于控制IC卡的復位信號置1。針對不同硬件平臺，函數內部操作方法不盡相同。類似的其它操作函數還有：

　　(3)模塊初始化函數的實現

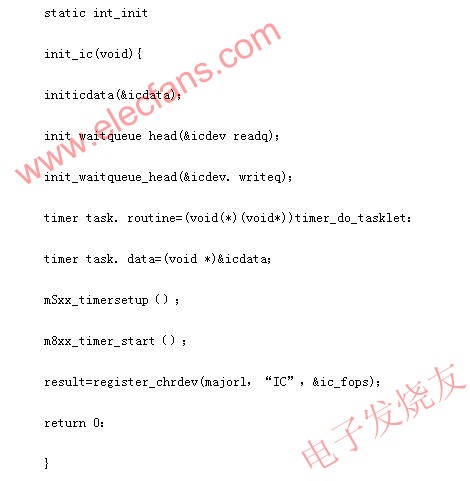

　　模塊初始化函數是模塊開發過程中必不可少的處理函數，用于實現設備的初始化、中斷初始化及處理、設備注冊等。在上面函數中，首先應用initicdata(&icdata)實現了卡數據的初始化，然后定義了隊列數據。再進行了中斷處理函數的綁定、中斷申請以及中斷初始化。最后實現了IC卡字符設備的申請。設備名為IC。
