1 引言

??? 直接數字頻率合成器（DDS）技術，具有頻率切換速度快，很容易提高頻率分辨率、對硬件要求低、可編程全數字化便于單片集成、有利于降低成本、提高可靠性并便于生產等優點。目前各大芯片制造廠商都相繼推出采用先進CMOS工藝生產的高性能和多功能的DDS芯片，專用DDS芯片采用了特定工藝，內部數字信號抖動很小，輸出信號的質量高。然而在某些場合，由于專用的DDS芯片的控制方式是固定的，故在工作方式、頻率控制等方面與系統的要求差距很大，這時如果用高性能的FPGA器件設計符合自己需要的DDS電路就是一個很好的解決方法，它的可重配置性結構能方便的實現各種復雜的調制功能，具有很好的實用性和靈活性。

２DDS調頻信號發生器框圖設計

?

?

3 DDS調制信號發生器FPGA電路設計

?

?

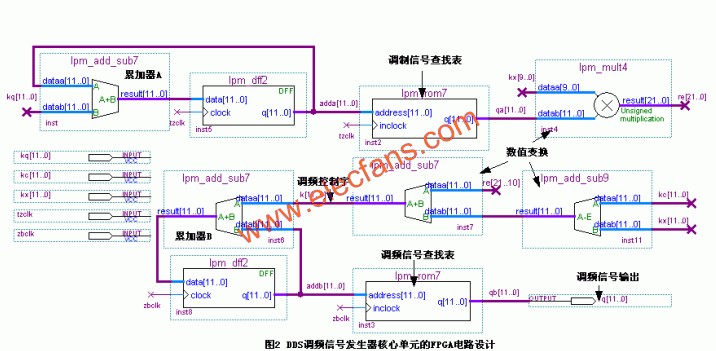

??? 圖2給出了DDS調制信號發生器核心單元的FPGA電路設計圖。其設計方案采用ALTERA公司的Cyclone系列EP1C6T144C6芯片，加法器為12位，調制信號波形存儲器為4096×12BIT，載波信號波形存儲器為4096×12BIT，系統時鐘為80MHz；設計性能參數：載波頻率可達10MHz（為確保波形不失真，一周期至少取8點），調制頻率范圍0~100K，調頻深度0~10。外部電路輸入有調制信號頻率控制字Kh[11..0]，載波信號頻率控制字Kc[11..0]，頻偏控制字Kx[11..0]，調制信號系統時鐘TZCLK，載波信號系統時鐘ZBCLK。Kh[11..0]經累加器A輸出累加相位ADDA[11..0]作為調制信號查找表的地址，波形數據Qa[11..0]和Kx[11..0]和Kc[11..0]經過數值變換后輸出調頻控制字K[11..0]。K[11..0]經累加器B輸出累加相位ADDB[11..0]作為調頻信號查找表的地址，波形數據Qb[11..0]經外部DAC轉換和低通濾波得到調頻信號波形。其中，在兩個累加器后相連的DFF緩沖器有助于消除毛刺的影響，進一步確保系統的穩定性和可靠性。

4仿真及實驗

??? 取載波系統時標頻率1MHz，調制信號系統時標頻率100KHz，相位累加器位數8位，兩個波形存儲器地址位數和數據位數都為8位。用QUERTUS Ⅱ 3.0 仿真，見圖3；用matlab 6.5仿真見圖4；用AEDK-EDA實驗箱下載（其FPAG芯片為EPF10K10TC144-4），D/A轉換及單極性輸出電路用ispPAC20芯片實現，通過Tektronix TDS3054B示波器觀察波形，結果見圖５。其中D/A位數為8，測量范圍-4-+4V，載波信號峰值1．414V，由圖4和圖5頻率調制解調波形數據可得載波頻率為14.2kHz，誤差-3．06％；調制頻偏為480Hz,誤差-1．69％；調制度為M＝10．21％，誤差2．1％,調制頻率為4.82kHz，誤差-1．23％。從實驗結果可以看出本文提供的設計理論及設計電路的不但正確、可行，并具有良好的性能參數。所有設計、仿真及實驗結果的一致，為DDS調頻信號發生器FPGA實現提供了優良的設計方案。?

?

?

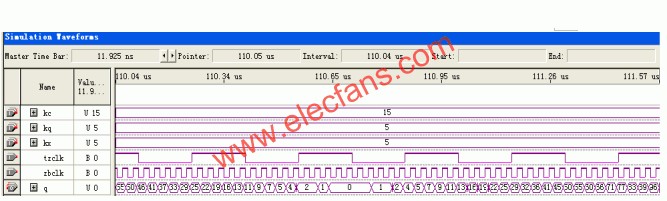

圖3 DDS調頻波仿真圖（QUERTUS II）

圖4 DDS調頻波仿真圖?????????? 　　 圖5 DDS調頻波實驗結果圖 　

5 總結

??? 用FPGA實現DDS調頻信號電路較采用專用DDS芯片更為靈活，只要改變FPGA中ROM內的數據和控制參數，DDS就可以產生任意調制波形，且分辨率高，具有相當大的靈活性。相比之下，DDS的功能完全取決于設計需求，可以復雜也可以簡單，而且FPGA芯片還支持在系統現場升級。另外，將DDS設計嵌入到FPGA芯片所構成的系統中，其系統成本并不會增加多少，而購買專用芯片的價格則是前者的很多倍。所以采用FPGA來設計DDS系統具有很高的性價比。
