如果降壓變壓器T2變比為1/50，降壓變壓器T2的次級繞組兩端電JK設定安全值為Ur2=5.5 V。兇此輸入用戶的相電壓也就最高不能大于265V，當干線電壓過高時，獲取的信號電壓超過5.5V。這樣申片機用電故障語音提示器就不僅僅提示，而且會使電路跳閘切斷電源。

　　開始安全提示的最低電壓為250V，超電壓分為四個級別，每個級差相差5V，最高為265V。電壓在265V以下都只是進行安全提示。沒有跳閘斷電。只有在大于或等于265V時才立即跳閘斷電并安全提爪。工作原理為：

　　當干線電壓過高時，變壓器T2輸出的電壓超過5V，經整流濾波后加至TA7666。使3腳輸出高電平。由PC3輸入8255，8255得劍干線電壓過高信號。從字符存儲器中調出原來存儲的電壓過高的寧信息。由PA0～PA7輸出到HD44780字符液晶顯示模塊。于是。HD44780字符液晶顯示模塊開始顯示電壓過高。不安全的語句。同時，8255也從存儲器中調出干線電壓過高的語音信息。由PB0.PB7輸出送到ISD2650語音芯片，此時ISD2650語音芯片驅動揚聲器發出5句電壓過高。不安全”的報警聲音。提示用戶注意用電的安全。但這只足提示，不切斷電。當干線電壓超過270V時，變壓器次級輸出為5.6V，這時TA7666的5腳。由原來高電乎變?yōu)榈碗娖健＿@時除字符和語音提示外。同時?；蜷T(mén)電路也輸出切斷電源的控制信號，由電磁開關切斷干線電流。

　　當干線電壓由220V變?yōu)?80V時。變壓器輸出的5V變?yōu)?.5V。TA7666的3、4、5、6、7全為低電平。電磁開關立即切斷電源以保護用電設備。另外，由于TA7666的7腳是高電平。VD2的控制腳為高電平，VD2導通，保護儀器不受損壞。電路圖中的C1，C2為大電解電容，其作用是當干線被切斷后。由于Cl，C2充有電壓。使儀器七的信號保留一定時間，即延遲作用。

　　4 主程序設計

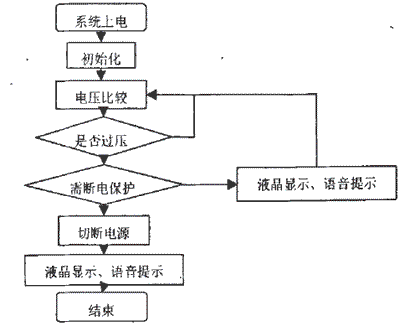

　　主程序設計如圖4表示。

?

　　圖4 主程序流程圖

　　5 結論

　　根據實驗室和幾十戶安裝單片機多功能用電故障提示器試驗可知，通過感應線圈與變壓器輸出電壓來獲取超壓、過載和短路故障的檢測電壓。由TA7666電壓比較集成電路把信號電壓分為5個級別，運用8051單片機芯片進行電壓PID控制，使用HD44780字符液品顯示模塊和ISD2650語音芯片進行文字與語音提示用電故障，并能適時自動跳閘，證明單片機多功能用電故障控制器具有件能穩定、安全、可靠是琿想的用電保護提示器。能適用于各種低壓用電場合。

　　論文創新點：用8051單片機實現了一個多功能用電故障控制器，具有字符提示和語音提示功能，改變廠目前漏電保護器和過載保護器功能單一，故障出現時沒有任何提示等缺點。
