無源蜂鳴器也是有極性的電子元件，它的控制電路與有源蜂鳴器一樣，如下圖所示。但它的發聲條件與有源蜂鳴器不同。

　　只有當一定頻率的電流從正極流向負極時，無源蜂鳴器才會鳴響。下圖所示是單片機P3.4引腳輸出的各種頻率的方波，三極管Q1在這些方波信號的控制下導通、截止，就會有和方波頻率相同的電流流過無源蜂鳴器的正負兩極，無源蜂鳴器就會發聲了。

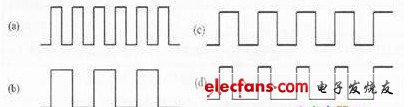

　　改變控制方波的頻率可以調整控制蜂鳴器音調，產生各種不同音色、音調的聲音。如圖2(a)(b)的方波頻率不同，控制方坡的頻率越高蜂鳴器的聲音越尖細，反之頻率越低聲音越低沉。

　　另外，改變控制方波的高低電平占空比，則可以控制蜂鳴器的聲音大小，如圖2中(d)的頻率相同占空比不同。

　　我們可以根據這些特性編寫程序，使單片機輸出不同頻率和占空比的方波信號，用無源蜂鳴器來演奏出簡單的樂曲。

　　下面的程序可以產生頻率為1OOOHz的方波，使無源蜂鳴器發出響聲。

　　在編寫這段程序時，利用了單片機內部資源定時器中斷的功能。STC12C541O單片機的內部定時器可以定義為16伍累加計數器，每12個系統時鐘周期計數器加1，當計數器累加到Oxffff時，再累加1就會溢出，這時會產生一個中斷，通過編程我們使該中斷每0.5ms發生一次，并在該中斷服務程序中轉變P3.4口的狀態(1變0，0變1)，就能得到周期為lms(頻率為1OOOHz)的方波，在本實驗中假設時鐘頻率為12MHz，程序如下：

　　#include

　　sbitBuzzer=P3^4;//將位變量Buzzer定義為單片機

　　P3.4口

　　voidsquare_wave(void)interrupt1//定時器0中斷服

　　務程序

　　{

　　THO=Oxfe;//【注1】，【注2】，【注3】

　　TLO=OxOc：

　　Buzzer^=1;//使蜂鳴器控制口線輸出電平轉變，產生

　　方波

　　}

　　//主程序

　　voiDMAin(void)

　　{

　　TMOD=OxOl;//將定時器0定義為16位定時器

　　THO=Oxfe：//初始化定時器0的計數寄存器

　　TLO=OxOC;

　　ETO=1;//使能定時器0中斷

　　EA=1;//使能單片機中斷

　　TRO=1;//啟動定時器0

　　//循環語句，

　　For(;;){ }

　　【注1】定時器0被定義為16位定時器，因為STCl2C54lO是8位單片機，所以16位定時器的計數器高8位存在THO寄存器中，低8位存在TLO寄存器中，初始化時要分別寫入;

　　【注2】程序中將定時器0的16位計數器初始化為OxfeOc，累加499次為Oxffff，再加1就會溢出產生中斷，即累加500次產生一次中斷。因為時鐘頻率為12MHz，每12個時鐘周期累加1次，累加1次的時間為1Vs，500次的時間為500μs(0.5ms)，所以每0.5ms會產生一次中斷;

　　【注3】定時器0溢出后的16位計數器為OxOOOO，如果不重新初始化，要累加65536次才能再次溢出產生中斷，所以要在中斷服務程序中重新初始化16位計數器為OxfeOc，以保證累加500次后仍能溢出產生中斷。
