大功率的電動機在啟動的瞬間會產生較大的電流沖擊，這樣對穩定的電網造成很大的影響，工程實踐中常常采用一定的控制措施來改進、限制電機啟動過程中產生的對電網不利現象。本文主要介紹這個！?
電機在工業場合無處不在，尤其大功率的電動機在啟動的瞬間會產生較大的電流沖擊，這樣就是對穩定的電網造成相應的影響，工程實踐中常常采用一定的控制措施來改進、限制電機啟動過程中產生的對電網不利現象。

?

?

一、電機直接啟動危害及避免方式

目前在工礦企業中使用著大量的交流異步電機，大部分電機均采用直接啟動的方式，這種啟動方式非常簡單，但是會帶來很大的危害。

1.電網沖擊：過大的啟動電流（空載啟動電流可達額定電流的4~7倍，帶載啟動時可達8~10倍或更大），會造成電網電壓下降，影響其它用電設備的正常運行，還可能使欠壓保護動作，造成設備的有害跳閘。同時過大的啟動電流會使電機繞組發熱，從而加速絕緣老化，影響電機壽命。

?

?

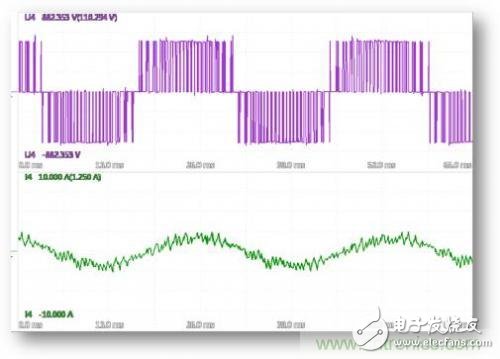

圖1

2.機械沖擊：過大的沖擊轉矩往往造成電機籠條，端環斷裂和定子端繞組絕緣破損，導致?lián)舸龣C(jī)，轉軸扭曲，聯軸節、傳動齒輪損傷和皮帶撕裂等；

3.對生產機械造成沖擊：起動過程中的壓力突變往往造成泵系統管道、閥門的損傷，縮短使用壽命；影響傳動精度，甚至影響正常的過程控制。

所有這些都給設備的安全可靠運行帶來威脅，同時也造成過大的起動能量損耗，尤其當頻繁起停時更是如此。為避免對電網和設備造成嚴重影響，大功率電機在啟動時一般采用如下兩種方式。

?

?

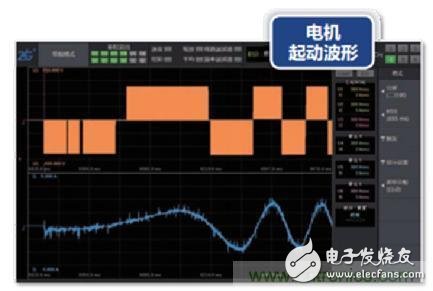

圖2

1、降壓?jiǎn)?dòng)

降壓?jiǎn)?dòng)就是常說的星三角啟動。啟動的初期，將本應該工作在380V的繞組供給220V的電壓（降壓使用），讓電動機旋轉起來以后，達到一定的速度，才將電路切換成380V供電，達到減少起動電流的目的。電動機的是靠交流電產生的旋轉磁場的作用旋轉的，交流電的頻率越高，旋轉磁場的轉速就越快。

?

?

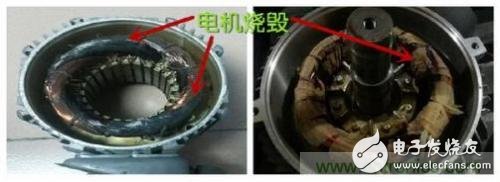

圖3

2、變頻啟動

變頻啟動就是是使用變頻器，將50Hz的市電的頻率，降低成很低的頻率的交流電，供給電動機。這樣電動機啟動的時候，受旋轉很慢的磁場的作用，也會很緩慢啟動，起動電流也就比較小。理論上，電動機線圈的感抗正比于交流電的頻率，當變頻啟動的時候，如果施加于電動機的電壓還是380V，則電流仍然會比較大，所以推敲變頻啟動的時候，也伴隨著降低電壓的。

二、電壓驟降監測

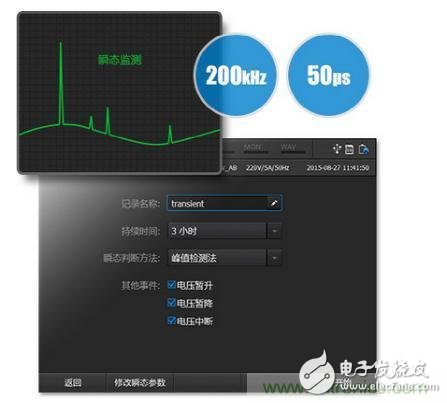

致遠電子E6500電能質量和能效分析儀采樣采用芯片，200kHz高速定頻采樣，可捕獲最短50μs波形瞬間脈沖，同時支持瞬態事件無損錄波功能，讓用戶發現難以察覺的電能質量驟變問題。

?

?

圖4

通過E6500可以觀測電機的不平衡，三相電由于各相負載不均衡，會產生三相不平衡的現象，不平衡功能頁面提供了對不平衡的各相參數的監測，監測參數有：不平衡度、序分量、電壓、電流值和相位角。

?

圖5

?

致遠電子E6500電能質量分析儀，支持50Hz/60Hz電網工頻系統測量，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、功率和三相不平衡等所有電能質量參數，具備高級電能質量測量功能，同時提供了專業的上位機分析軟件進行二次分析，為用戶提供最準確的電力故障診斷分析。

?
