AT89S51編程器電路制作

一、實驗?zāi)康?/p>

二、相關知識

AT89S51的編程方式可分為并行及串行模式。由于目前PC臺式及及筆記本已經逐漸取消并口，因此并口編程器已經逐漸被淘汰。采用USB接口的ISP編程器比較適合實驗之用。本書所附贈的電路就是以USB ISP串行模式來對AT89S51進行編程的，其電路如圖3.9所示。在接下來的內容里，我們均稱書中所附電路板為實驗板。

圖3.9 AT89S51 USB ISP編程器電路圖

1、

2、USB編程器電路

本實驗板電路采用USB接口對AT89S51進程編程。除了通過USB接口編程外，也通過USB接口為電路板提供5V電壓。所以在實驗過程中，不用再額外使用外接電源。USB編程電路如圖3.12所示。

CH341A是南京沁恒一個USB總線轉接芯片，通過USB總線提供異步串口、打印口、并口，以及常用的2線和4線等同步串行接口。CH341A采用SOP－28無鉛封裝，具體功能由復位后的功能配置決定，同一引腳在不同功能下的定義可能不同。

CH341芯片正常工作時需要外部向XI引腳提供12MHz的時鐘信號。一般情況下，時鐘信號由CH341內置的反相器通過晶體穩頻振蕩產生，外圍電路只需在XI和XO引腳之間連接一個12MHz晶體，并為XI和XO引腳對地連接振蕩電容。CH341芯片支持5V電源電壓或者3.3V電源電壓。當使用5V工作電壓時，CH341芯片的VCC引腳輸入外部5V電源，第9腳（V3引腳）應該外接容量為4700pF或者0.01uF的電源退耦電容。

CH341第10、11腳連接到USB數據總線。第13、14腳外接12MHz晶體，為芯片提供時鐘。第16、18、20、22腳分別接300Ω的限流電阻，作為RST、SCK、MOSI、MISO信號輸入/輸出。在使用CH341A的USB轉ISP功能時，第23腳必須接地。第28為電源5V輸入，接退耦電容，可使讓芯片工作更穩定。

在實際制作時，由于限流電阻的阻值對電路穩定性影響并不大，讀者可以在300Ω附近選擇，如270Ω或330Ω都可以。

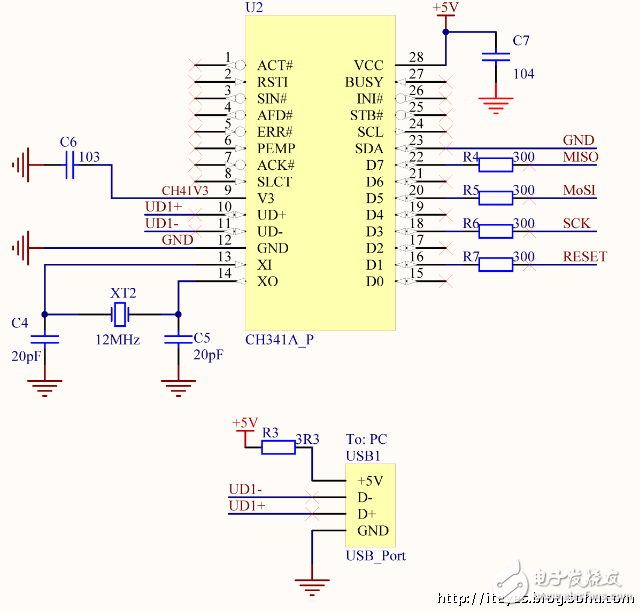

圖3.12 USB編程器電路圖

在圖3.12里，USB1為與電腦連接的USB插座。此USB插座共有4個腳，分別為+5V、D－、D+及GND。+5V及GND是本電路板的電源來源。R3為限流電阻，此電阻的取值需要根據實際情況確定。在使用此電阻時，應保證后端的CH341A及AT89S51芯片供電電壓大于4.5V。在保證接入的元件接線正確及電路整體消耗電流小于500mA的情況下，此電阻可以不接，直接用短線連接即可。CH341A芯片通過USB接口和USB連接線完成與電腦的數據傳輸。

讀者如使用本書附贈的PCB板制作編程器，需特別注意CH341芯片的安裝方向。

三、電路制作

?

（m）CH341A芯片

四、與電腦連線

編程器制作完成后，接下來是與電腦連線。若能與電腦連線成功，則代表實驗板的USB芯片及電路沒有問題。

步驟1 將實驗板端接上USB線，USB線的另一頭接上電腦的USB口，如圖3.17所示。

（a）將實驗板接上USB延長線

步驟2：此時電腦會出現“叮咚”音效，表示電腦已經偵測到USB芯片，否則請?jiān)俅未_認電路板是否正確焊接。

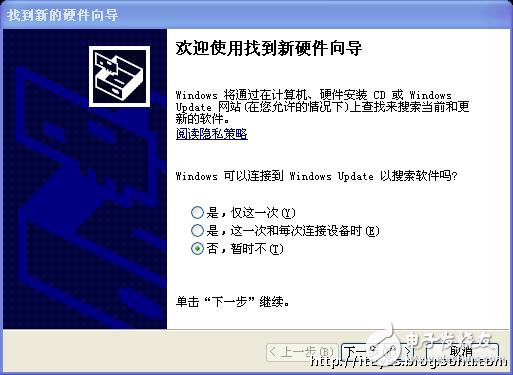

步驟3：若第一次使用本電路板或更換了USB接口位置時，電腦會要求安裝驅動程序。在系統彈出找到新硬件向?qū)r(shí)，請選擇“否，暫時不（連接到Windows Update以搜索驅動軟件）”。如圖3.18所示。

圖3.18

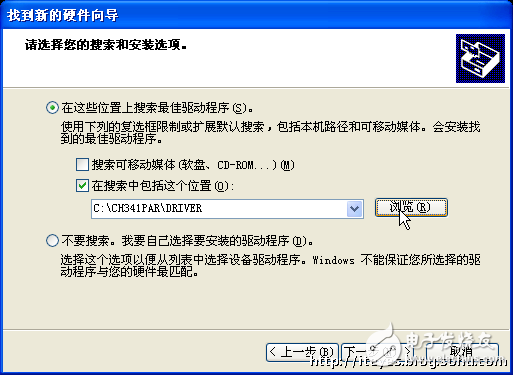

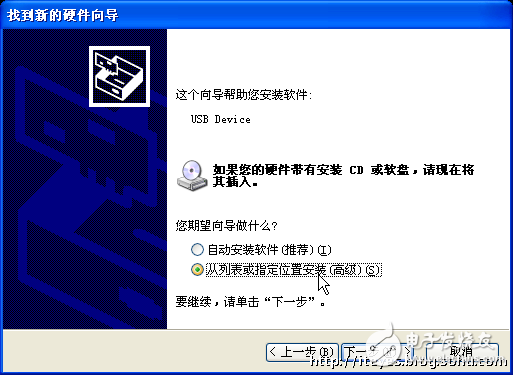

步驟4：在安裝驅動程序時，請選擇“從列表或指定位置安裝（高級）”，然后指定CH341驅動程序的位置。如圖3.19所示。

圖3.19

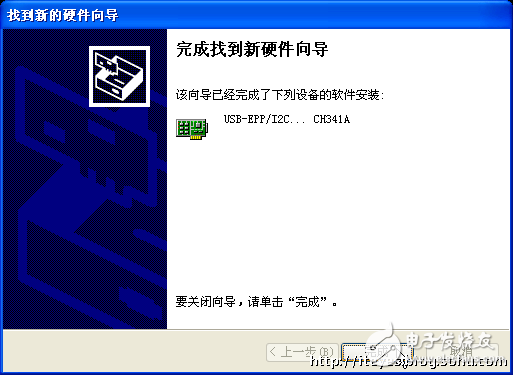

步驟5：在安裝驅動程序完成后，硬件安裝向?qū)?huì)提示已經完成了USB－EPP/I2C.。.CH341A的安裝。如圖3.20所示。

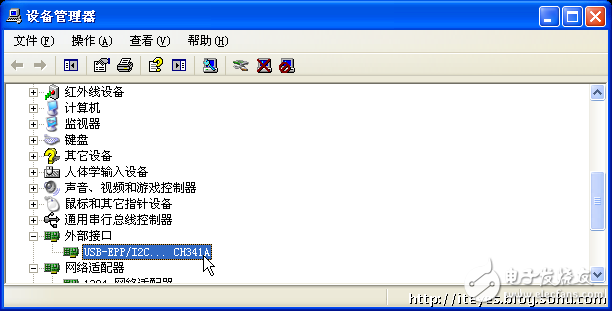

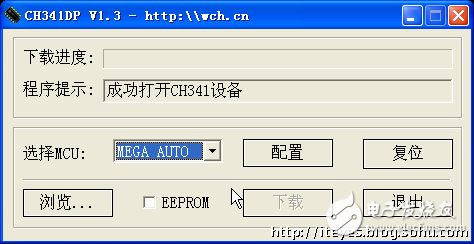

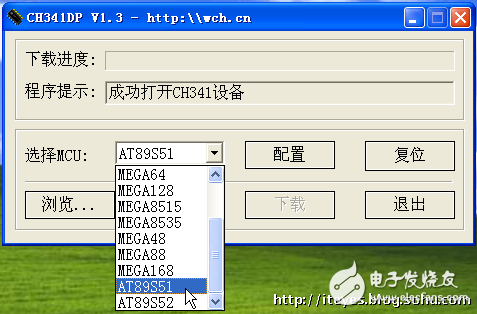

步驟6：驅動程序安裝完成后，可以打開CH341DP.exe編程軟件。如果硬件沒有問題，程序會提示“成功打開CH341設備”。此時可手動選擇MCU類型，如圖3.21所示。在有些系統下，如Windows 7 64位系統下，如果程序提示“無法啟動程序，因?yàn)橛?jì)算機中丟失CH341DLL.DLL。嘗試重新安裝該程序以解決此問題?！闭?qǐng)將CH341A驅動目錄下的CH341DLL.DLL庫拷貝至與CH341DP.exe程序同目錄下即可。

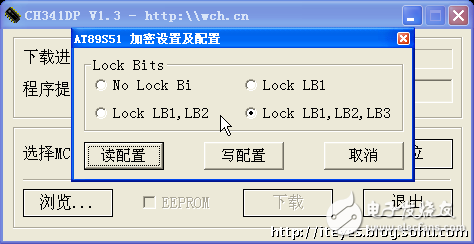

步驟7：在芯片類型下拉菜單中，請選擇AT89S51。點擊“配置”按鈕，會彈出AT89S51的加密設置及配置窗口，如圖3.22所示。

?

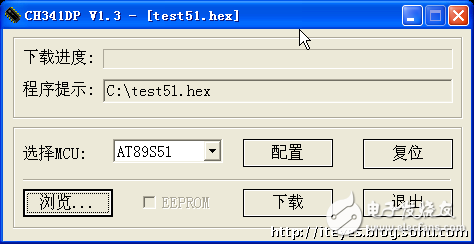

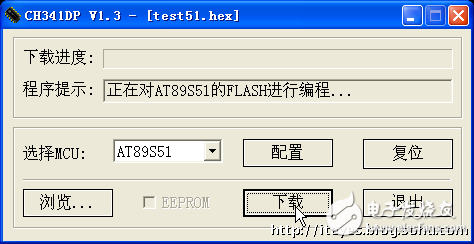

步驟8：在對AT89S51單片機進行編程時，請點擊“瀏覽。..”按鈕，選中需要編程的HEX文件后，點擊“下載”按鈕，可對單片機進行編程操作。如圖3.23所示。下載完成后，可通過編程軟件的復位按鈕，直接將實驗板復位。在讀者自制電路或通過面包板等進行編程操作時，如程序出現“數據傳輸失敗”等提示，或?qū)T89S51編程時下載進度條長時間無進度提示，在確認電路各元件工作正常后，請檢查電路的設計及走線等問題。不合理的電路設計及走線，會造成編程器工作不穩定。

?

以下為樣板的部分照片，印字與最終附著的版本稍有不同，其它都一樣。大家在焊接時可參考。
