摘要：本文在簡要介紹了DMA控制器芯2837的基礎上，給出了與單片機8031的接口電路。

　　在某些單片機應用系統中，往往需要解決外部設備與存儲貯器之間快速傳送數據的問題。為此，本文研究了DMA控制器8237與單片機8031的接口技術。

　　1、8237芯片簡介

　　1.1結構

　　DMA控制器8237設有三個基本控制邏輯塊。包括時序控制邏輯塊、程序命令控制塊和優先權編碼邏輯塊;設有四個直傳通道。每個通道都有一個基地址寄存器（16位）、基字節計數器（16位）、現行地址寄存器（16位）和現行字節計數器（16位），同時每一個通道都有一個6位的模式寄存器。另外，8237的數據引線、地址引線都有三態緩沖器。既可接管也可釋放總線。

　　1·2 8237的主要引腳

　　CLK（時鐘信號，輸入）、CS（片選信號，輸入）、HLDA（CPU對8237請求的響應信號，輸入）、DREQ0~DREQ3）DMA請求信號，輸入）、DB0~DB7（數據總線，輸入/輸出）、IOW（I/O寫信號，輸入/輸出）、IOR（I/O讀信號，輸入/輸出）、EOP（過程結束信號，輸入/輸出）、A0~A3（地址碼，輸入/輸出）、A4一A7（地址碼，輸出）、MEMR（存貯器讀信號，輸出）、MEMW（存貯器寫信號，輸出）、HRQ（DMA控制器8237向CPU發出的請求信號，輸出）、DACK0~DACK3（DMA響應信號，輸出）、ADSTB（地址選通信號，輸出）。

　　1.3主要功能寄存器命

　　令寄存器格式：

　　命令寄存器是一個8位寄存器，用來控制8237的操作，其內容由單片機在編程狀態下賦給，端口地址為osH。

　　各位意義如下：

　　D0：控制是否允許進行存貯器到存貯器的傳送。D0=0允許，D0=1不允許

　　D1：當選用存貯器到存貯器傳送方式時，控制通道o的地址是否保持不變。D1=O不允許通道O地址保持不變，D1=1允許通道。地址保持不變。

　　D2：控制是否允許DMA控制器工作，D2=0允許DMA工作，D2=1不允許DMA工作。

　　D3：選擇工作時序。D3=O正常時序，D3=1壓縮時序（當D3=1時此位無作用）

　　D4：選擇優先權方式。D4=O固定優先級，D4=1循環優先級。

　　D5：選擇總線周期寫入命令時序。D5=o延遲寫，D5=1擴展寫

　　D6：選擇DREQ信號的有效電平。D6=0DREQ高電平有效，D6=1DREQ低電平有效。

　　D7：選擇DACK信號的有效電平。D7=0DACK低電平有效。D7=1DACK高電平有效。

　　方式寄存器格式：

　　每一個通道都有一個方式寄存器，用于控制某一通道的DMA傳送方式。端口地址為OBH

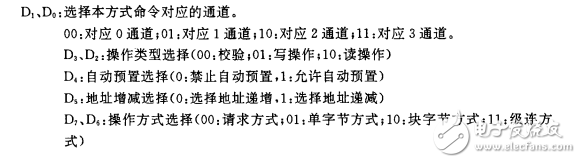

　　各位意義如下：

　　2、單片機直接存貯器存取系統

　　2.1系統結構

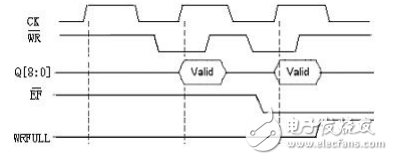

　　系統結構如圖1所示：
