1、引言

在自己在科研實踐和對學生教學中發現，現在單片機學習中對于按鍵處理的方法都是：檢測按鍵、延時消抖、按鍵執行、等待釋放，整個按鍵處理的程序中大量出現“delay_1ms（5）;”和“while（！key）;”這樣的語句，這明顯是在給自己找麻煩，延時消抖與等待釋放需要消耗CPU運行時間，執行效率低下，而且這種方法處理的按鍵程序也實現不了按鍵的短按、長按等靈活的按鍵操作方式。本文講述了一種用狀態機實現按鍵掃描的方法，達到按鍵的短按和長按功能，高效的處理按鍵消抖問題。

2、狀態機

狀態機在軟件編程中非常重要，一個思路清晰而且高效的程序，必然有狀態機的身影浮現。比如在按鍵命令解析程序中，本來是在狀態1中，觸發一個按鍵后切換到狀態2，再觸發另一個按鍵切換到狀態3，或者返回到狀態1。按鍵的擊鍵過程也是一種狀態的切換，也可以看著是一個狀態機，一個按鍵的擊鍵過程包括：按下、抖動、閉合、抖動和釋放等狀態。我們只要把這些狀態機的思想想辦法用程序表示出來就可以了。

3、按鍵的狀態機實現

我們這里用狀態機是為解決問題的，那么我們就要從問題本身去思考。為了實現按鍵掃描，達到按鍵短按和長按的功能，可以根據一個按鍵從按下按鍵到釋放按鍵的整個過程將按鍵分為4個狀態：

S0：等待按鍵按下

S1：按鍵按下

S2：等待按鍵短按釋放

S3：等待按鍵長按釋放

假設按鍵按下為低電平“0”，按鍵未按下為高電平“1”，按鍵的整個過程我們就可以通過狀態轉移圖表示出來，如圖1所示。

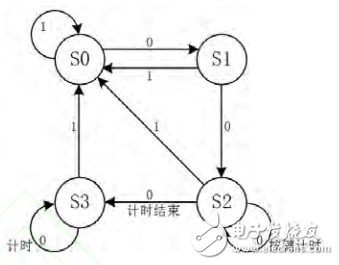

圖1：按鍵的狀態轉移圖

首先，按鍵的初始狀態為S0，當檢測到輸入為1時，表示按鍵沒有按下，保持S0；當輸入為0時，表示按鍵按下，狀態轉入S1。在S1狀態中，檢測輸入信號是否為0，如果為0，執行按鍵程序轉入S2；如果為1，表示之前的按鍵操作是干擾信號，回到S0。在S2狀態中，如果輸入信號是1，則回到S0，表示按鍵短按已經釋放；如果按鍵沒有釋放，輸入為0時，就開始計時，計時沒有結束前一直在S2，當計時結束了，轉入S3，表示按鍵一直按著，為長按功能，在S2計時過程中，輸入從0變?yōu)?也會回到S0。在S3狀態中，輸入信號為1，返回S0，表示按鍵長按釋放；輸入信號為0，執行相應的按鍵程序，也可以計時，等計時結束執行按鍵程序，達到按鍵連擊的功能。這就是采用狀態機進行按鍵檢測達到短按與長按的整個過程。
