一、器件特性

NORDIC公司推出的nRFTM系列（ nRF401/nRF403／nRF903）無線收發一體芯片，在單個芯片中集成了高頻發射／接收、PLL合成、FSK/gmsk調制等電路，可多信道切換，直接串行數字接口，且無須曼徹斯特編碼，是目前集成度較高的無線數傳產品之一。其外圍元件少，功耗低，便于設計生產。可廣泛用于遙控遙測、無線抄表系統、交通管理系統、自動報警安防監控系統、汽車防盜監控、無線鍵盤／鼠標／游戲桿/PDA、小區／家庭／辦公室／工廠無線網絡、遙控玩具／機器人等。nRF401／403/903的特性如表1- 41所列。

應用設計評估

在開始系統設計前，應對整體方案進行以下幾點初步評估。

1．電磁兼容性

使用無線產品要遵守所在國家的無線電管理規定（如歐洲ESTI、美國FCC），其對頻段、發射功率、占空比、信道帶寬等指標會有限制。nRFTM系列無線收發器使用ISM （Industrial，ScientifIC，Medical）國際通用頻段，發射功率不大于10 mW，故可在絕大多數國家使用。但設計者可能要求在nRF器件輸出級放大，則須考慮是否符合當?shù)匾?guī)定。

2．設計收發距離

RF無線鏈路在可視范圍的自由空間中傳播的能量損耗（FSL），由下式計算：

式中：入為RF信號的波長；R為接收端到發射端的距離；FSL單位為dB。

如圖1- 133所示，RF信號在可視范圍內傳播的功率分布等式為：

式中：SRX為接收器靈敏度（dBm）；GRX為接收器（RX）天線增益（dB）；Grx為發送器（TX）天線增益（dB）；PTX為發送器RF輸出功率（dBm）。

由式（1 - 10）和式（1- 11）可計算出理論傳輸距離R≈l 500 m

但在實際應用中，還應考慮兩端天線阻抗匹配電路的損耗，傳輸路徑中由于障礙物、多徑傳輸引起的損耗，以及PCB板材質量、產品外殼和人體等的

影響。其中的一些因素與應用環境密切相關。一般經驗，在室外空曠地帶傳送距離約為理論計算距離的1/2，室內傳送距離約為理論距離的1/10。

由圖1 - 134可看出RF頻率每增加一倍，損耗將增加約6 dB，即引起傳送距離下降一倍。所以如果設計者要求的主要指標是傳送距離，那么可以選擇較低的頻率。采用中繼傳輸也是一種有效增加通信距離的方法。

3.其他因素

由于無線傳輸容易產生干擾，也易被其他噪聲干擾，故設計者還必須認真考慮應用場合及安裝位置，不要一味追求遠距離。對于電池供電，可采用占空工作方式省電。

二、外圍元件的選擇

nRFTM收發器的外圍包括RF前端（天線匹配網絡）及鎖相環PLL電路（包括晶體振蕩器、VCO電感和環路濾波電路）。外圍元件是實現nRFTM器件功能的關鍵要素。這些元件的品質和精度直接影響器件的整體性能。

1．晶 體

RF器件對晶體的要求通常比典型的微控制器更高。晶體必須具備：

●fo：晶體振蕩頻率；

●CO：晶體的并行等效電容；

●ESR：晶體等效串聯阻抗；

●Cl：晶體負載電容；

●室溫下絕對頻率精度容差；

●穩定度：頻率的溫度穩定性。

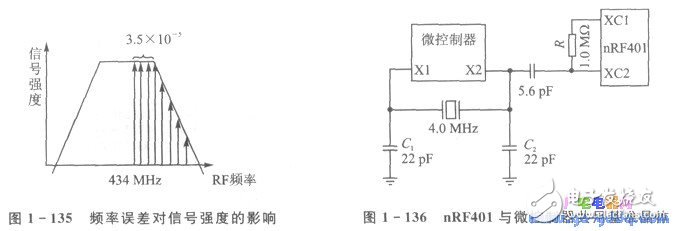

對于nRF器件，晶體總的容差（絕對容差和穩定度的和）將直接影響器件之間的通信效果。如果發送端和接收端器件的頻率偏差很大，接收器將會把所發送的信號當作噪聲濾掉。圖1 - 135所示為晶體引起的頻率誤差與信號輻射強度的關系示意圖，當頻率誤差超過3.5×10 -5時，信號強度會迅速下降。

為降低成本和減小PCB面積，通常可考慮多個器件共用晶體。如圖1- 136所示，nRF40x和微控制器共用同一個晶體。

2.VCO電感

nRFTM器件的片內壓控振蕩器（ VCO）產生器件工作的所有RF頻率，因此是一個非常關鍵的部分。VCO的額定工作頻率由公式確定。

由于VCO的片內部分將VC01和VC02引腳之處的整個電路視作其VCO電感，因此，LC電路將包括以下幾部分：

●片內電路；

●外部VCO電感；

●連接芯片和VCO電感的線路電感；

●VCO電感到地線層線路的寄生電容。

可見電感的取值和放置位置是相當重要的。VCO電感的品質因數Q值對VCO內部的相位噪聲和電壓擺幅也起著決定作用。如果Q值太小，VCO甚至不能啟振。對于nRFTM收發器，要求Q值為40～45，電感量的精度應控制在2%之內。

3．環路濾波電路

環路濾波電路用于保證提供給VCO -個穩定的控制電壓。因此，屏蔽外部噪聲是十分重要的，尤其是低頻《50 kHz）高幅值數字信號對濾波器的干擾如果不能被有效濾除，將直接影響VCO的穩定工作。因此，不要在環路濾波器附近布置數字線路，而應在其周圍布置地線平面加以屏蔽，使數字信號線盡量遠離。同時，為獲得良好的環路濾波性能，連接到地的濾波元件應直接連接到地線層，而不要通過走線或公共過孔。環路濾波器的電壓應在各器件數據手冊所述的極限指標范圍內，nRF401/403應在引腳4，而nRF903應在引腳3上測量到電壓為1.1±0.2 V。

4．天 線

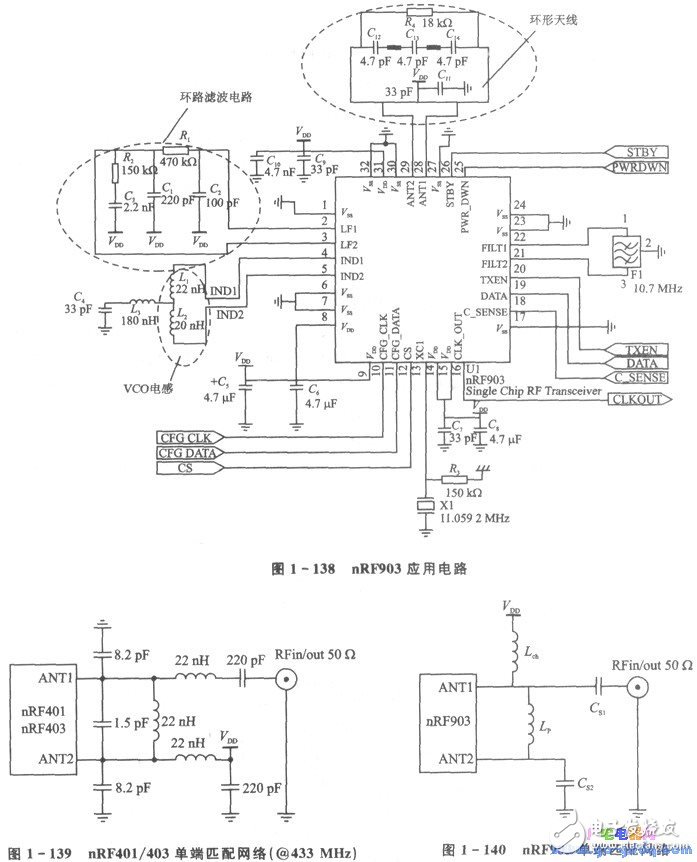

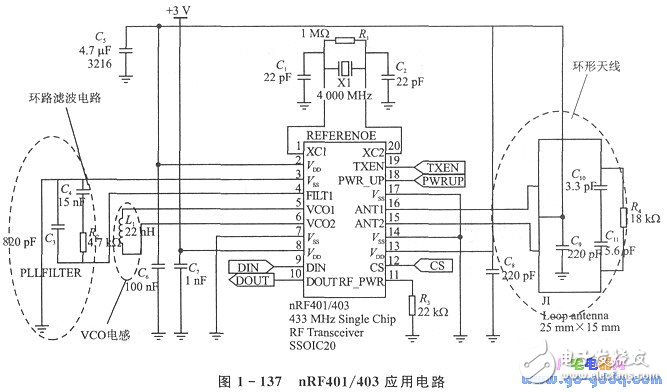

當器件處于接收模式時，引腳ANT1和ANT2提供LNA（低噪聲放大器）的RF輸入；而在發送模式時，提供PA（功率放大器）的RF輸出。天線的連接可采用差分平衡方式。建議天線端口的負載阻抗取為400 Ω，比起標準的50 Ω，增大阻抗可以提高發射功率／耗用電流的比率。圖1 - 137和圖1- 138分別為采用在板差分環形天線的nRF401/403和nRF903的典型應用電路。在板天線直接用PCB線路作天線，成本低，方向性較好，對人體不敏感，但增益較低。環形天線通常應用于相對較窄的帶寬，有助于抑制強的不需要的信號，以免干擾接收器。對于50Ω的單端天線或測試儀器可以用如圖1- 139和圖1- 140所示的差分到單端匹配網絡進行連接。

三、硬件設計要點

即使模擬（射頻）和數字（微控制器）電路各自工作正常，但將兩者放在同一塊電路板上也有可能使問題變得復雜。因此，各電路模塊在板上的布局十分重要。同時，電源和地線的排布也是至關重要的。

1．電源噪聲

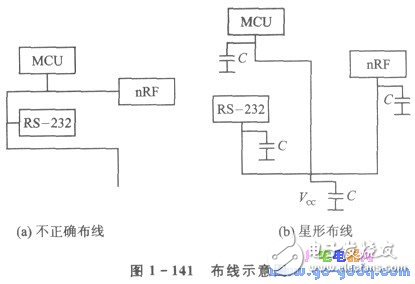

射頻電路對于電源噪聲相當敏感，尤其是對毛刺電壓和高頻諧波。因此在包含RF電路的PCB板上，電源布線必須比在普通數字電路板上布線更加仔細。如圖l- 141（b）星形布線使數字部分和RF部分有各自的電源線路，并且應在靠近集成電路電源引腳處分別去耦。這是一種隔開來自數字部分和來自RF部分電源噪聲的有效方法。

2．地線布局

在RF頻段，即使一根很短的導線也會如電感一樣。粗略估算，每毫米長度導線的電感約為1 nH。如果不采用地線層，多數地線將會較長，電路的設計特性將無法保證。因此，設計有RF元件的PCB時，應采用一個可靠的地線層，使所有的器件容易去耦。在表面貼裝的PCB上，所有信號走線可在元件安裝面的同一面，地線層則在其反面。理想的地線層應覆蓋整個PCB（但要注意天線方向）。如果采用兩層以上的PCB，則地線層應放置在鄰近信號層的層上（如元件面的下一層）；另外最好將信號布線層的空余部分也用地線平面填充。這些地線平面必須通過很多過孔與主地線層面連接。所有對地線層的連接必須盡量短。接地過孔應放置在（或非常接近）元件的焊盤處。決不要讓兩個地信號共用一個接地過孔，這可能導致過孔連接阻抗在兩個焊盤之間產生串擾。

綜上所述，nRFTM系列單片機無線收發器件為無線數據傳輸?shù)膽锰峁┝死硐氲倪x擇。在設計中遵循上述設計要點，結合具體應用，可獲得最佳的通信效果。
