? ?1．實驗任務
如圖4.14.2所示，用AT89S51的并行口P1接4×4矩陣鍵盤，以P1.0－P1.3作輸入線，以P1.4－P1.7作輸出線；在數碼管上顯示每個按鍵的“0－F”序號。對應的按鍵的序號排列如圖4.14.1所示?
圖4.14.1

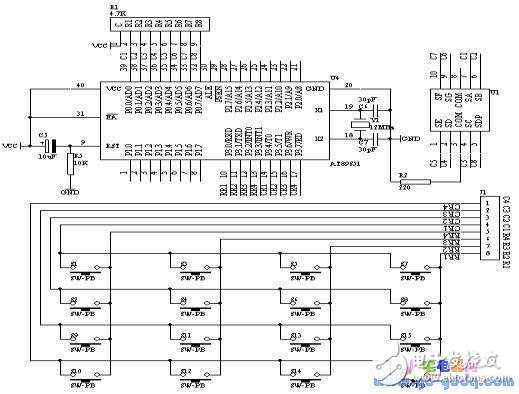

2．硬件電路設計原理圖
圖4.14.2
3．系統板上硬件連線設計
（1．? ? ? 把“單片機系統“區域中的P3.0－P3.7端口用8芯排線連接到“4X4行列式鍵盤”區域中的C1－C4 R1－R4端口上；
（2．? ? ? 把“單片機系統”區域中的P0.0/AD0－P0.7/AD7端口用8芯排線連接到“四路靜態數碼顯示模塊”區域中的任一個a－h(huán)端口上；要求：P0.0/AD0對應著a，P0.1/AD1對應著b，……，P0.7/AD7對應著h。
4．? 程序設計內容
（1．? ? ? 4×4矩陣鍵盤識別處理
（2．? ? ? 每個按鍵有它的行值和列值，行值和列值的組合就是識別這個按鍵的編碼。矩陣的行線和列線分別通過兩并行接口和CPU通信。每個按鍵的狀態同樣需變成數字量“0”和“1”，開關的一端（列線）通過電阻接VCC，而接地是通過程序輸出數字“0”實現的。鍵盤處理程序的任務是：確定有無鍵按下，判斷哪一個鍵按下，鍵的功能是什么；還要消除按鍵在閉合或斷開時的抖動。兩個并行口中，一個輸出掃描碼，使按鍵逐行動態接地，另一個并行口輸入按鍵狀態，由行掃描值和回饋信號共同形成鍵編碼而識別按鍵，通過軟件查表，查出該鍵的功能。

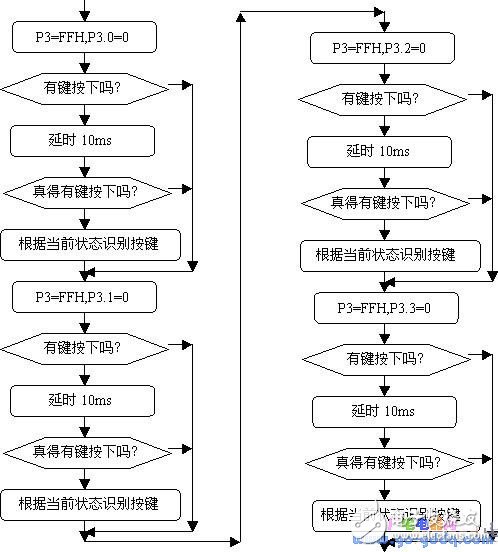

5．程序框圖
圖4.14.3
6．匯編源程序代碼
KEYBUF EQU 30H
ORG 00H
START： MOV KEYBUF，#2
WAIT：
MOV P3，#0FFH
CLR P3.4
MOV A，P3
ANL A，#0FH
XRL A，#0FH
JZ NOKEY1
LCALL DELY10MS
MOV A，P3
ANL A，#0FH
XRL A，#0FH
JZ NOKEY1
MOV A，P3
ANL A，#0FH
CJNE A，#0EH，NK1
MOV KEYBUF，#0
LJMP DK1
NK1： CJNE A，#0DH，NK2
MOV KEYBUF，#1
LJMP DK1
NK2： CJNE A，#0BH，NK3
MOV KEYBUF，#2
LJMP DK1
NK3： CJNE A，#07H，NK4
MOV KEYBUF，#3
LJMP DK1
NK4： NOP
DK1：
MOV A，KEYBUF
MOV DPTR，#TABLE
MOVC A，@A+DPTR
MOV P0，A
DK1A： MOV A，P3
ANL A，#0FH
XRL A，#0FH
JNZ DK1A
NOKEY1：
MOV P3，#0FFH
CLR P3.5
MOV A，P3
ANL A，#0FH
XRL A，#0FH
JZ NOKEY2
LCALL DELY10MS
MOV A，P3
ANL A，#0FH
XRL A，#0FH
JZ NOKEY2
MOV A，P3
ANL A，#0FH
CJNE A，#0EH，NK5
MOV KEYBUF，#4
LJMP DK2
NK5： CJNE A，#0DH，NK6
MOV KEYBUF，#5
LJMP DK2
NK6： CJNE A，#0BH，NK7
MOV KEYBUF，#6
LJMP DK2
NK7： CJNE A，#07H，NK8
MOV KEYBUF，#7
LJMP DK2
NK8： NOP
DK2：
MOV A，KEYBUF
MOV DPTR，#TABLE
MOVC A，@A+DPTR
MOV P0，A
DK2A： MOV A，P3
ANL A，#0FH
XRL A，#0FH
JNZ DK2A
NOKEY2：
MOV P3，#0FFH
CLR P3.6
MOV A，P3
ANL A，#0FH
XRL A，#0FH
JZ NOKEY3
LCALL DELY10MS
MOV A，P3
ANL A，#0FH
XRL A，#0FH
JZ NOKEY3
MOV A，P3
ANL A，#0FH
CJNE A，#0EH，NK9
MOV KEYBUF，#8
LJMP DK3
NK9： CJNE A，#0DH，NK10
MOV KEYBUF，#9
LJMP DK3
NK10： CJNE A，#0BH，NK11
MOV KEYBUF，#10
LJMP DK3
NK11： CJNE A，#07H，NK12
MOV KEYBUF，#11
LJMP DK3
NK12： NOP
DK3：
MOV A，KEYBUF
MOV DPTR，#TABLE
MOVC A，@A+DPTR
MOV P0，A
DK3A： MOV A，P3
ANL A，#0FH
XRL A，#0FH
JNZ DK3A
NOKEY3：
MOV P3，#0FFH
CLR P3.7
MOV A，P3
ANL A，#0FH
XRL A，#0FH
JZ NOKEY4
LCALL DELY10MS
MOV A，P3
ANL A，#0FH
XRL A，#0FH
JZ NOKEY4
MOV A，P3
ANL A，#0FH
CJNE A，#0EH，NK13
MOV KEYBUF，#12
LJMP DK4
NK13： CJNE A，#0DH，NK14
MOV KEYBUF，#13
LJMP DK4
NK14： CJNE A，#0BH，NK15
MOV KEYBUF，#14
LJMP DK4
NK15： CJNE A，#07H，NK16
MOV KEYBUF，#15
LJMP DK4
NK16： NOP
DK4：
MOV A，KEYBUF
MOV DPTR，#TABLE
MOVC A，@A+DPTR
MOV P0，A
DK4A： MOV A，P3
ANL A，#0FH
XRL A，#0FH
JNZ DK4A
NOKEY4：
LJMP WAIT
DELY10MS：
MOV R6，#10
D1： MOV R7，#248
DJNZ R7，$
DJNZ R6，D1
RET
TABLE： DB 3FH，06H，5BH，4FH，66H，6DH，7DH，07H
DB 7FH，6FH，77H，7CH，39H，5EH，79H，71H
END
7． C語言源程序
#include 《AT89X51.H》
unsigned char code table［］={0x3f，0x06，0x5b，0x4f，
0x66，0x6d，0x7d，0x07，
0x7f，0x6f，0x77，0x7c，
0x39，0x5e，0x79，0x71};
unsigned char temp;
unsigned char key;
unsigned char i，j;
void main（void）
{
while（1）
{
P3=0xff;
P3_4=0;
temp=P3;
temp=temp & 0x0f;
if （temp！=0x0f）
{
for（i=50;i》0;i--）
for（j=200;j》0;j--）;
temp=P3;
temp=temp & 0x0f;
if （temp！=0x0f）
{
temp=P3;
temp=temp & 0x0f;
switch（temp）
{
case 0x0e：
key=7;
break;
case 0x0d：
key=8;
break;
case 0x0b：
key=9;
break;
case 0x07：
key=10;
break;
}
temp=P3;
P1_0=~P1_0;
P0=table［key］;
temp=temp & 0x0f;
while（temp！=0x0f）
{
temp=P3;
temp=temp & 0x0f;
}
}
}
P3=0xff;
P3_5=0;
temp=P3;
temp=temp & 0x0f;
if （temp！=0x0f）
{
for（i=50;i》0;i--）
for（j=200;j》0;j--）;
temp=P3;
temp=temp & 0x0f;
if （temp！=0x0f）
{
temp=P3;
temp=temp & 0x0f;
switch（temp）
{
case 0x0e：
key=4;
break;
case 0x0d：
key=5;
break;
case 0x0b：
key=6;
break;
case 0x07：
key=11;
break;
}
temp=P3;
P1_0=~P1_0;
P0=table［key］;
temp=temp & 0x0f;
while（temp！=0x0f）
{
temp=P3;
temp=temp & 0x0f;
}
}
}
P3=0xff;
P3_6=0;
temp=P3;
temp=temp & 0x0f;
if （temp！=0x0f）
{
for（i=50;i》0;i--）
for（j=200;j》0;j--）;
temp=P3;
temp=temp & 0x0f;
if （temp！=0x0f）
{
temp=P3;
temp=temp & 0x0f;
switch（temp）
{
case 0x0e：
key=1;
break;
case 0x0d：
key=2;
break;
case 0x0b：
key=3;
break;
case 0x07：
key=12;
break;
}
temp=P3;
P1_0=~P1_0;
P0=table［key］;
temp=temp & 0x0f;
while（temp！=0x0f）
{
temp=P3;
temp=temp & 0x0f;
}
}
}
P3=0xff;
P3_7=0;
temp=P3;
temp=temp & 0x0f;
if （temp！=0x0f）
{
for（i=50;i》0;i--）
for（j=200;j》0;j--）;
temp=P3;
temp=temp & 0x0f;
if （temp！=0x0f）
{
temp=P3;
temp=temp & 0x0f;
switch（temp）
{
case 0x0e：
key=0;
break;
case 0x0d：
key=13;
break;
case 0x0b：
key=14;
break;
case 0x07：
key=15;
break;
}
temp=P3;
P1_0=~P1_0;
P0=table［key］;
temp=temp & 0x0f;
while（temp！=0x0f）
{
temp=P3;
temp=temp & 0x0f;
}
}
}
}
}
