定時器／計數器的方式0與方式1基本相同，只是計數器的計數位數不同。方式0為13位計數器，方式1為16位計數器。由于方式0是為兼容MCS-48而設，且其計數初值計算復雜，所以在實際應用中，一般不用方式0，而采用方式1。

例1：假設系統時鐘頻率采用6 MHz，要在P1.0引腳上輸出一個周期為2 ms的方波，如右圖所示。

基本思想：方波的周期用定時器T0來確定，即在T0中設置一個初值，在初值的基礎上進行計數，每隔1 ms計數溢出1次，即T0每隔1 ms產生一次中斷，CPU響應中斷后，在中斷服務子程序中對P1.0取反。這樣，就可以在P1.引腳上輸出一個周期為2 ms的方波，如右圖所示。為此要做如下幾步工作。

（1）計算計數初值X

機器周期

設需要裝入T0的初值為X，則有

將X化為十六進制數，即X=FE0CH=1111111000001100B。所以，T0的初值為T(mén)H0=FEH，TL0=0CH。

（2）初始化程序設計。本例采用定時器中斷方式工作。初始化程序包括定時器初始化和中斷系統初始化，主要是對寄存器IP、IE、TCON、TMOD的相應位進行正確的設置，并將計數初值送入定時器中。

（3）程序設計。中斷服務子程序除了完成所要求的產生方波的工作之外，還要注意將計數初值重新裝入定時器，為下一次產生中斷做準備。在本例中，主程序用一條轉至自身的短跳轉指令來代替。

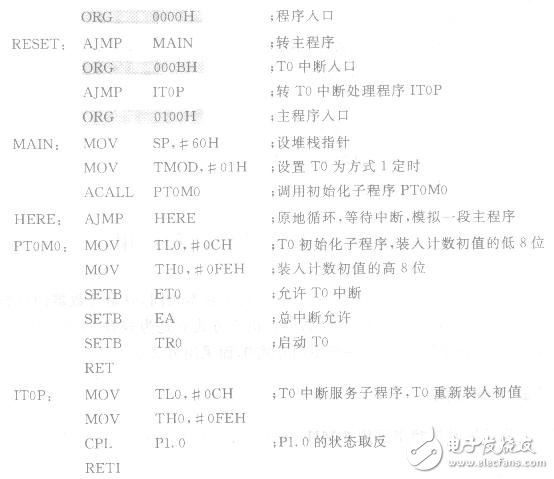

按上述要求設計的參考程序如下：

程序說明：當單片機復位時，從程序入口0000H跳向主程序MAIN處執行程序。其中調用了T0初始化子程序PT0M0。子程序返回后，程序執行“AJMP HERE”指令，則循環等待。當單片機響應T0定時中斷時，則跳向T0中斷入口，再?gòu)腡0中斷入口跳向ITOP標號處執行T0中斷服務子程序。當執行完中斷返回的指令“RETI”后，又返回?cái)帱c(diǎn)處繼續執行循環指令“AJMPHERE”。在實際的程序中，“AJMP HERE”指令實際上是一段主程序。當下一次定時器T0的1 ms定時中斷發生時，再跳向T0中斷入口，從而重復執行上述過程。

如果CPU不做其他工作，也可以采用查詢方式進行控制，程序要簡單得多。

查詢方式的參考程序如下：

查詢方式的程序雖然簡單，但CPU必須要不斷查詢TF0標志，工作效率低。

例2：假設系統時鐘為6MHz，編寫定時器T0產生1s定時的程序。

基本思想：采用定時器工作模式。因定時時間較長，首先確定采用哪一種工作方式。由前面介紹的定時器各種工作方式的特性可以計算出時鐘為6MHz的條件下，定時器各種工作方式最長可定時時間：

方式0最長可定時16.384ms；

方式1最長可定時131.072ms；

方式2最長可時定為512μs。

由上可見，可選方式1，每隔100 ms中斷一次，中斷10次為1s。

（1）計算計數初值X。

（2）10次計數的實現。對于中斷10次的計數，采用B寄存器作為中斷次數計數器。

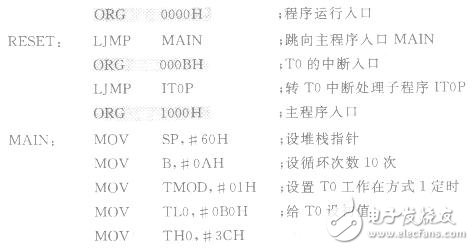

（3）程序設計。參考程序如下：

程序說明：不論1s定時時間是否已到，都返回到“SJMP HERE”指令處。在實際的程序中，“SJMP HERE”指令實際上是一段主程序。在這段主程序中再通過對F0標志的判定，可知1s的定時時間是否已到，再來進行具體的處理。
