傳統電風扇多采用機械方式進行控制，功能少，噪音大，各檔的風速變化大。隨著科技的發展和人們生活水平的提高，家用電器產品趨向于自動化、智能化、環?；腿诵曰沟糜?a href="http://www.makelele.cn/v/tag/10980/" target="_blank">微機控制的智能電風扇得以出現。隨著電子制造業的不斷發展，社會對生產率的要求越來越高，各行業都需要精良高效、高可靠性的設備來滿足要求。作為一種老式家電，電風扇具有價格便宜、擺放方便、體積輕巧等特點。由于大部分家庭消費水平的限制，電風扇作為一個成熟的家電行業的一員，在中小城市以及鄉村將來一段時間內仍然會占有市場的大部分份額，但電風扇功能簡單，不能滿足智能化的要求。本文利用了單片機的紅外控制功能，對電扇的控制結構進行了重新的設計，使得人在距離電扇10 m范圍內就可以短程控制電扇，使得人不用走近電扇即可對電扇的風速進行調控，方便，實用，具有廣闊的市場前景。

1 系統功能簡介
? ? 傳統的電扇都是由機械按鍵來控制電扇的啟停，本設計采用紅外遙控進行控制，由一單片機作為發射電路的主控部分，根據傳統的機械按鍵也設計了4個按鍵控制，分別是關閉，小風速，中檔風速，高風速。用戶可以在夏天的時候，坐在沙發上，就可以完成電扇的打開，關閉，高速，低速的調節。

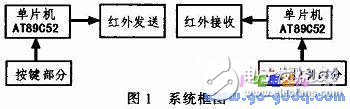

? ? 該設計的系統的框圖如圖1所示。

? ? 由圖1我們可以看到該設計一共由6大模塊構成，其中2個單片機AT89C52模塊是相同的，他們分別是單片機的最小系統，具有單片機的最基本的啟動和復位功能，其中按鍵部分完成按鍵功能，將0或者1的電平送給單片機進行處理，至于紅外發送模塊，功能就是把單片機編制好的紅外編碼發送出去，紅外接收模塊僅僅完成接收工作。后面的單片機模塊完成對紅外脈沖的解碼，由不同的編碼完成對電機的控制，也就相當于對電扇進行控制了。

　　3 系統硬件設計

　　3．1 遙控發射電路設計

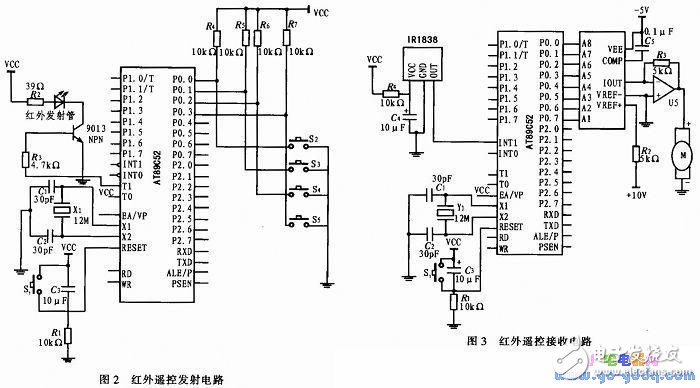

　　如圖2所示，該圖為紅外遙控發射電路圖。

　　在圖2中，單片機采用AT89C52，這是遙控電路的主芯片。ATMEL公司生產的AT89C52單片機采用高性能的靜態80C51設計，并采用先進工藝制造，還帶有非易失性的Flash程序存儲器，它是一種高性能、低功耗的8位CMOS微處理芯片，市場應用最多。其主要性能特點如下：

　　*8 kB FLASH ROM，可以擦除1 000次以上，數據保存10年。

　　*256字節內部RAM。

　　*電源控制模式：1）時鐘可停止恢復2）空閑模式3）掉電模式。

　　*6個中斷源。

　　*4個中斷優先級。

　　*4個8位I／O口。

　　*全雙工增強型UART。

　　*3個16位定時／計數器：T0，T1（標準80C51）和增加的T2（捕獲和比較）。

　　*全靜態工作方式：0～24 MHz。

　　在單片機的右半部分，接有4個按鍵分別是S2，S3，S4，S5與單片機的P0口的0到3號端口相連。P0口在用作輸入的時候，必須接有上拉電阻。在單片機的左半部分是最小系統模塊和紅外發射部分，遙控器的信息碼由AT89C52單片機的定時器1中斷產生40 kHz紅外線方波信號，由P3．5口輸出，經過三極管9013放大，由紅外線發射管發送。改變電阻R3的大小可以改變發射距離。

　　3．2 紅外遙控接收電路設計

　　如圖3所示，該圖為紅外遙控接收電路圖。

　　如圖3所示，單片機的左半部分是萬能紅外接收頭IR1838，其管腳1為輸出，管腳2，3分別是接地和電源的輸入，電源電壓仍然為5 V，左半部分的單片機的最小系統完成的是單片機的復位功能和啟停，右半部分電路是由一個DAC0808芯片構成，該芯片輸出與一個放大器相連，通過放大后將電壓加在直流電機的兩端，從而驅動了電機的工作。關于DAC0808它的主要參數為，誤差最大，快速建立時間為150 ns，高速輸入乘以轉換率為：8 mA／μs，電源電壓為±4．5～±18 V到，該芯片為低功耗的，最大功耗為33 mW。該DAC是8位的，也就意味著輸入的范圍為0到255，輸出的電壓從0～10 V變化的，這樣最小精度為10／255 V，但是經過一個集成放大器后，也就能驅動一個小小的電動機了。

　　4 系統軟件設計

　　4．1 紅外發射和接收原理

　　先講一講什么是紅外線。我們知道，人的眼睛能看到的可見光按波長從長到短排列，依次為紅、橙、黃、綠、青、藍、紫。其中紅光的波長范圍為0．62～0．76μm；紫光的波長范圍為0．38～O．46μm。比紫光波長還短的光叫紫外線，比紅光波長還長的光叫紅外線。紅外線遙控就是利用波長為0．76～1．5μm之間的近紅外線來傳送控制信號的。

　　常用的紅外遙控系統一般分發射和接收2個部分。發射部分的主要元件為紅外發光二極管。它實際上是一只特殊的發光二極管，由于其內部材料不同于普通發光二極管，因而在其兩端施加一定電壓時，它便發出的是紅外線而不是可見光。目前大量使用的紅外發光二極管發出的紅外線波長為940 nm左右，外形與普通發光二極管相同，只是顏色不同。紅外發光二極管一般有黑色、深藍、透明3種顏色。判斷紅外發光二極管好壞的辦法與判斷普通二極管一樣：用萬用表電阻擋量一下紅外發光二極管的正、反向電阻即可。紅外發光二極管的發光效率要用專門的儀器才能精確測定，而業余條件下只能用拉距法來粗略判定。

　　接收部分的紅外接收管是一種光敏二極管。在實際應用中要給紅外接收二極管加反向偏壓，它才能正常工作，亦即紅外接收二極管在電路中應用時是反向運用，這樣才能獲得較高的靈敏度。紅外接收二極管一般有圓形和方形兩種。

　　由于紅外發光二極管的發射功率一般都較?。?00 mW左右），所以紅外接收二極管接收到的信號比較微弱，因此就要增加高增益放大電路。前些年常用μPC1373H、CX20106A等紅外接收專用放大電路。最近幾年不論是業余制作還是正式產品，大多都采用成品紅外接收頭。成品紅外接收頭的封裝大致有兩種：一種采用鐵皮屏蔽；一種是塑料封裝。均有3只引腳，即電源正（VDD）、電源（GND）和數據輸出（VO或OUT）。紅外接收頭的引腳排列因型號不同而不盡相同，可參考廠家的使用說明。成品紅外接收頭的優點是不需要復雜的調試和外殼屏蔽，使用起來如同一只三極管．非常方便。但在使用時注意成品紅外接收頭的載波頻率。紅外遙控常用的載波頻率為38 kHz，這是由發射端所使用的455 kHz晶振來決定的。在發射端要對晶振進行整數分頻，分頻系數一般取12，所以455 kHz÷12≈37．9kHz≈38kHz。也有一些遙控系統采用36kHz、40 kHz、56 kHz等，一般由發射端晶振的振蕩頻率來決定。在本系統的中采用的是40 kHz的紅外發射波，接收裝置采用的是萬能紅外接收頭IR1838。

　　4．2 遙控碼的編碼格式

　　遙控碼采用脈沖，不同的脈沖個數代表不同的碼，最小為2個脈沖，最大為17個脈沖。

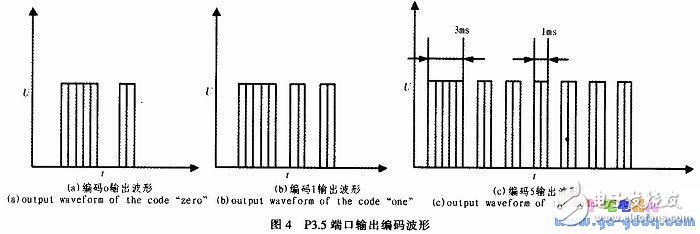

　　為了使接收可靠，第一位碼寬為3 ms，其余為1 ms，遙控碼數據幀間隔大于10 ms，其編碼波形如圖4所示。

　　如圖4所示，當某個操作鍵按下時，單片機先讀出鍵值，然后根據鍵值設定遙控碼的脈沖個數，再調制成40 kHz的方波由紅外線發射管發射出去。在上述的發射電路中，一共設置了4個按鍵，其中S2，S3，S4，S5的編碼分別是電器碼2，3，4，5，對于發射電路，每發送一個數據幀最短的時間間隔是10 ms。例如在按下S4時，即先發送3 ms的前導碼，隨后再發送5個1 ms的脈沖，就表示按鍵S4被按下了，單片機紅外接收電路在接收到一串串脈沖之后，通過軟件完成對紅外的解碼，通過設置，每個編碼對應于電動機不同的操作，比如2這個編碼，那么單片機的P0口輸出00000000，再經過DAC0808之后，輸出電壓為0，這樣電動機就可以停止工作了。類似的編碼3，4，5分別對應直流電機的低速，中速和高速的操作。

　　4．3 單片機紅外發送和接收程序

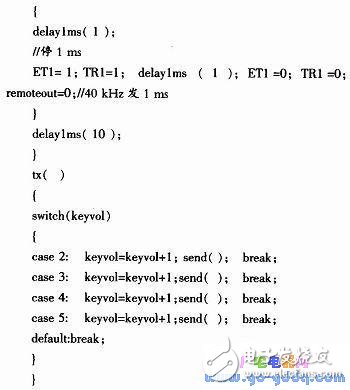

　　由于程序較長，所以在本設計中只給出部分的核心的紅外發送和接收程序。關于紅外的發送程序如下：

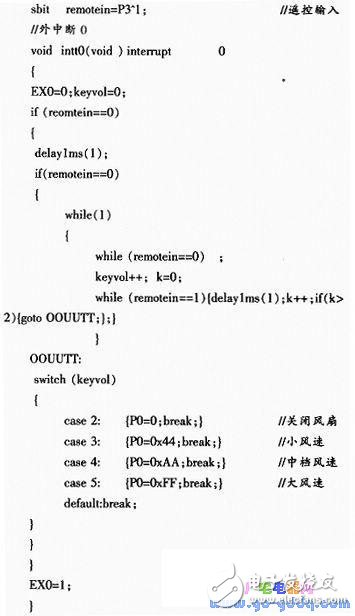

關于單片機的紅外接收解碼過程，其核心程序如下：

? ? 由面的解碼程序可以知道，用到了一個中斷接收的程序，其中remotein為臨時變量，解碼時的關鍵在于對脈沖個數的計量，這樣keyvol的值就能很方便的讀出來，再用到一個switch語句就可以分別對風速進行控制了。

5 結束語

紅外遙控的特點是不影響周邊環境，不干擾其它電器設備。由于其無法穿透墻壁，故不同房間的家用電器可使用通用的遙控器而不會產生相互干擾；電路調試簡單，只要按給定電路連接無誤，一般不需任何調試即可投入工作；編解碼容易，可進行多路遙控。
