前面提到了獨立按鍵，可見，獨立按鍵是由矩陣鍵盤分離而來的。接下來看的是 4*4 的矩陣鍵盤，這里使用的還是上節所使用的，延時消抖檢測。?

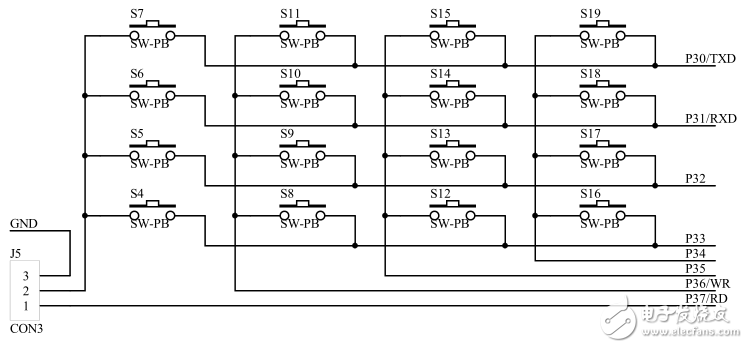

先附上矩陣鍵盤的原理圖：?

在使用據矩陣鍵盤時，J5 排針處的跳帽連接 1 腳和 2 腳，使所有按鍵的有效端口全部連接至 I/O 口。?
具體的掃描方式為：?
先把P3^0~P3^7高四位和第四位賦不一樣的電平值，當確定有鍵按下時，檢測按下的是哪一行或哪一列（原本高電平的四位中有一位會變低電平），再將高四位和第四位賦與上一次相反的電平。再檢測，即可找到所按下的按鍵。

實例為：把S4~S19 這16個按鍵，從上到下、從左至右，分別設置為1~16不同的鍵值，當S4按下時，數碼管顯示為 1；當S19按下時，數碼管顯示為16。?
其核心代碼如下（數碼管段碼，顯示函數等變量的定義，請參照前面給出的數碼管的博文）：

uchar temp; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? //用于存儲 P3 口的狀態

uchar key_value = 0; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//鍵值的定義

void matrixKeyScan()

{

P3 = 0x0f; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//設置P3高四位為0，第四位為1

temp = P3; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//用一個變量存儲P3口的狀態，以免外界影響P3口，從而造成掃描有誤

if(temp != 0x0f)

{

delay10ms();

if(temp!= 0x0f) ? ? ? ? ? ? ? ? ? ? ? ? ? ? //確定有鍵按下

{ ? ? ??

switch(temp) ? ? ? ? ? ? ? ? ? ? ? ? ? ?//查看P3（temp）的狀態

{

case 0x0e :key_value = 1; break; ? ?//按下的為第一行

case 0x0d :key_value = 5; break; ? ?

case 0x0b :key_value = 9; break; ? ?

case 0x07 :key_value = 13;break; ? ?//按下的為第四行

} ??

} ??

P3 = 0xf0; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//再將 P3 口重新賦值，高四位為1，第四位為0

temp = P3;

if(temp != 0xf0)

{

switch(temp)

{

case 0xe0 : key_value +=3 ; break; ? //按下的是第四列,鍵值key_value加3

case 0xd0 : key_value +=2 ; break;

case 0xb0 : key_value +=1 ; break;

case 0x70 : key_value +=0 ; break; ? //按下的是第一列，鍵值key_value加0

}

}

while(P3 != 0xf0); ? ? ? ? ? ? ? ? ? ? ? ? ? //松手檢測，因為最近的一次賦值是P3 = 0xf0

}

}

void main()

{

while(1)

{

matrixKeyScan(); ? ? ? ? ? ? ? ? ? ? ? ? ? ? //在主函數中調用矩陣鍵盤掃描函數

if(key_value > 9) ? ? ? ? ? ? ? ? ? ? ? ? ? ?//判斷鍵值，并顯示

{?

dspbuf[1] = key_value%10; ?

dspbuf[0] = key_value/10;

}

else

{

dspbuf[0] = key_value;

dspbuf[1] = 10; ? ? ? ? ? ? ? ? ? ? ? ? ? //若鍵值小于10，則十位不顯示，只顯示個位，段碼數組第10個為消影

}?

display(); ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//數碼管顯示函數

}

}

注：在此我們基于的是89C52單片機的按鍵掃描，但是對于藍橋杯指定開發板平臺（CT107D）所用的單片機為STC15F2K61S2，它與STC89C52在矩陣鍵盤的區別的是：前者沒有P3^6和P3^7這兩個 I/O 口，他們分別用P4^2,P4^4代替，具體的可以就參照STC15F2K61S2芯片手冊（其他的區別大致有：它的運行速度比51單片機快，工作時可以選擇是否分頻；它的中斷模式比51多，一些 I/O 口有其他功能等等……）。

這里有幾點需要注意：?
1、在編程時，主函數盡可能少的進行一些數據處理等操作，主函數主要用來調用其他的函數。?
2、若使用的是STC15F2K61S2單片機，則在給 P3 口的兩次賦值和高四位的電平檢測階段，需要將P4^2，P4^4單獨列出來，與其余6個P3引腳的 I/O 口一起檢測，并且在使用P4^2,P4^4之前，需要進行sbit位定義，以及 P4 引腳的尋址（srf P4 = 0xC0）。?
3、P3口的第二次賦值，應該也囊括在第一個 if 語句之中，因為只有當確定按下之后，才會開始行與列的掃描，行、列掃描是對于一次按鍵的掃描，所以不可分開。
