隨著網絡和現代通信技術的不斷發展，遠程無線通信技術經過多年的研究與實際應用，現如今在工業控制領域有了非常重要的地位，并且發揮著越來越大的作用。文中根據廠家的要求，設計的無線通信模塊，主要實現了短信與數據收發功能，并且做到了模塊的穩定，掉線之后能夠自動重連。

1 無線通信模塊整體設計方案
模塊主要有電源部分、主控部分、通信部分、數據傳輸部分4個部分組成。通信模塊采用SIM900A進行無線通信。主控模塊采用STM32作為主控芯片，來控制短信的收發與數據傳輸?shù)捻樌M(jìn)行。遠程終端可以是手機或者上位機的數據中心軟件，經過處理之后，儲存下來，方便日后的查詢。本模塊具有低功耗，方便靈活，操作簡單并且穩定，掉線之后可以自動連接，運行過程十分穩定，并且成本較低。

2 無線通信模塊硬件設計
2.1 功能需求
本文設計的無線通信模塊，要求單12V電源輸入，模塊上電運行后有相應的指示燈來指示模塊的運行狀態。另外要求模塊能夠?qū)崿F(xiàn)短信以及數據透?jìng)鲀纱笾饕δ?，在手機發送短信給模塊之后，模塊能夠動作，并給出回應。最后要求在建立TCP鏈接時，仍然能夠收發短信。

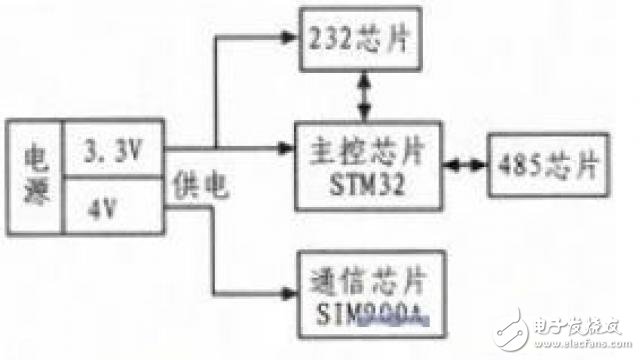

圖1 無線通信模塊結構圖

2.2 電源部分
在主電路中，主控芯片STM32的工作電壓為2.0～3.6 V，通信芯片SIM900A的工作電壓為3.1～4.6 V，為使模塊各個部分正常工作，必須對兩者進行分別供電，電源供電電路如下：

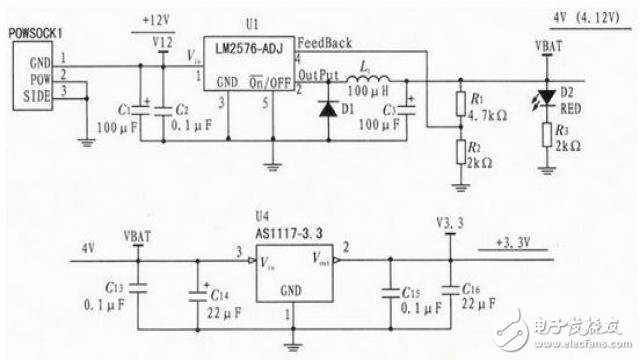

圖中V12外接12 V電源，經過電容濾波后輸入到LM2576，實現12 V到4 V的轉換，R1、R2在線路中起到分壓作用，D2燈亮起時，表示模塊已經正常供電。LM2576是美國國家半導體公司生產的3 A電流輸出降壓開關型集成穩壓電路，具有完善的保護電路，比較穩定。

圖2 電源模塊


2.3 主控芯片
主控模塊采用STM32單片機作為微控制器，該芯片能工作于-40～105℃的溫度范圍，MAX3232芯片用于串行口的電平變換，實現控制器與通信接口之間的通信。串口1與電源電平轉換芯片Max3223相連，USART1_TX(輸出，所以在配置GPIO時，定義該口的模式為推拉輸出，USART1_ RX為輸入，定義為懸浮輸入模式。串口2與SN65LBC184D通信，實現數據的收發，USART2_RTS、USART2_RX為輸入端口，模式定義為懸浮輸入模式，USART2_CTS、USART2_TX為輸出端口，模式定義為推拉輸出。串口3用來控制SIM900A芯片，USART3_RTS、USART3_RX為輸入端口，模式定義為懸浮輸入，USART3_CTS、USART3_TX為輸出端口，模式定義為推拉輸出。

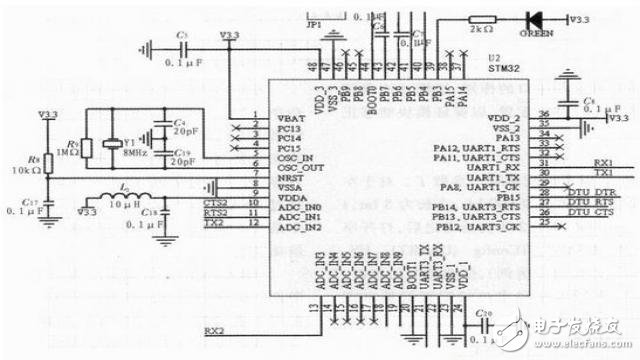

圖3 主控芯片STM32

2.4 通信芯片
通信芯片采用SIMCom公司的新型緊湊型產品SIM900A，它屬于雙頻GSM/GPRS模塊，完全采用SMT封裝形式，性能穩定，外觀精巧，性?xún)r(jià)比高，并且能夠滿足用戶的多種需求。在實現斷線自動重連功能時，涉及到DCD、RI兩個引腳的使用。DCD引腳用來實現模數轉換，當模塊掉線時，會給DCD引腳一個高電平，當這個電平被DCD引腳檢測到之后，模塊就是采取相應的動作，來重新連接上線。RI引腳在模塊上線之后，就一直保持高電平，在有電話和短信進來的時候，RI管腳就會有一個低電平出現，當RI引腳檢測到這個低電平的時候，模塊就會采取相應動作，進入到短信或者電話模式。

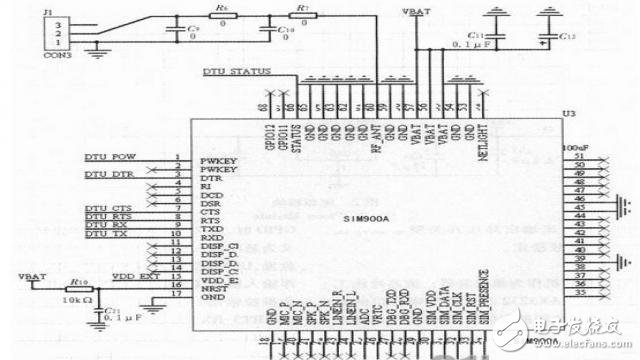

圖4 SIM900A通信芯片

3 無線通信模塊軟件設計
3.1 STM32的底層配置
為了實現STM32單片機與SIM900A模塊之間的數據通信，實現短信收發與數據傳輸兩大功能。首先要搭建開發平臺，在工程中加入需要用到的庫函數以及配置文件，然后配置系統時鐘、中斷控制器、輸入輸出的GPIO以及相應的串口。在配置這些參數的時候，首先需要對照原理圖進行編寫，然后查看芯片用到哪些端口和這些端口的作用，這樣才能保證無誤。接下來就要對各個部分進行配置，以保證模塊能夠正常運行。
3.1.1 串口配置
開發環境搭建好之后，就可以配置端口參數了。對于本模塊，設置USART傳輸?shù)谋忍芈蕿? 600 b/s，字長為8 bit，1bit停止位，無檢驗?zāi)Ｊ?。在?duì)串口1、2、3初始化之后，打開串口的中斷響應函數：USART_ITConfig(USART1，USART_IT_RXNE，ENABLE)(以串口1為例)，使能相應的串口：USART_Cmd(USART1，ENABLE)，這樣串口的配置就基本完成了。
3.1.2 中斷控制器的配置
首先配置優先級分組，設置先占優先級1位，從優先級3位。本模塊定義了5個全局中斷，分別為：兩個RTC全局中斷、USART1全局中斷、USART2全局中斷、USART3全局中斷，分別對每一個中斷配置優先級，使能串口再初始化即可。需要注意的是，PC15管腳作為EXTI15的外部中斷輸入管腳，當該管腳的電平為低電平的時候觸發，模塊進入短信模式，因此給這個中斷一個比較高的優先級，所以定義該中斷先占優先級1位，從優先級0位。在設置優先級的時候，必須根據模塊的運行情況，選擇最優的中斷分組和優先級，才能保證程序運行時，能夠快速的響應中斷。
3.2 無線通信模塊短信功能的實現
1)短信收發具體過程
短信功能的實現主要涉及到兩個關鍵部分，一個是AT命令，另一個是串口的讀寫。AT命令是主控芯片STM32和SIM900A之間的通信協議，完成對SIM900A的控制。短信的收發主要有兩種模式，一種是文本模式，該模式只支持英文內容，另一種是PDU模式。本模塊在完成初始化之后，首先通過USART向SIM900A發送“AT+回車”命令來檢查AT命令是否正常工作，如果返回OK，則表示能夠進行接下來的短信功能。
SIM900A的短信功能主要分為兩個部分，第一：讀取短消息。讀取短消息的設置命令為：AT+CMGR，該命令生效后有兩個返回值：index和mode，index就是接收到的短信的編號，我們將接收到的index內容放在一個長度為30的buf中，再將buf寫入到串口3中，然后再讀取串口3中的內容，這樣，短信的編號就獲取完畢。獲取了短信的編號之后，就能去獲取短信的具體內容，而短信的內容則存放在alpha中，它處于響應的第三個位置，通過get_fw(at_string，phnum，19，2)可將短信的內容取出來，這樣短信的內容就獲取到了。第二：發送短消息。發送短消息的設置命令為：AT+CMGS，首先將發送短信的電話號碼存入到一個buf中，將這個buf寫入到串口3中，以此獲取手機號碼。而短信在發送的時候，短信內容之前會帶一個“>”號，在程序設計時，只要檢測到“>”號時，后面的內容也就是短信發送的內容，最后將短信的內容寫到串口3即可。

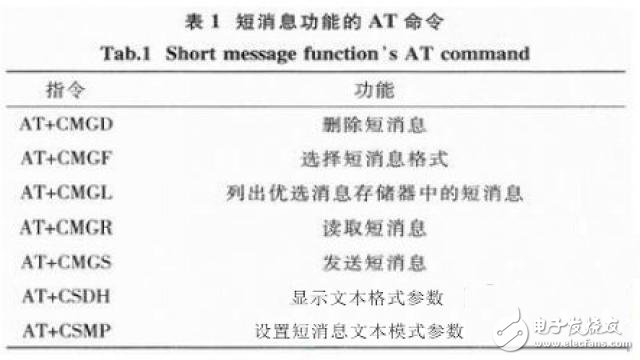

2)相應的AT命令
