學單片機那么久了，感覺想要深入，還得看匯編語言，至少得了解單片機內部結構。

下面就以ATmega16為例，介紹一下AVR單片機結構和匯編語言。

AVR單片機的CPU內核結構

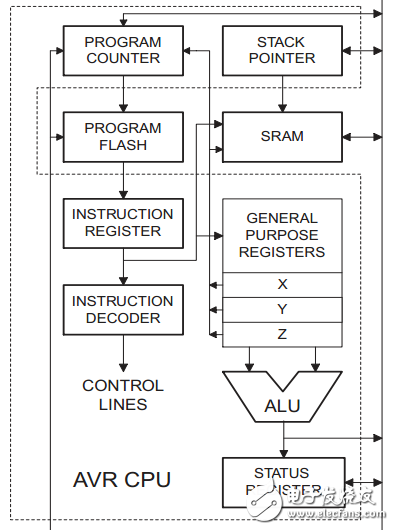

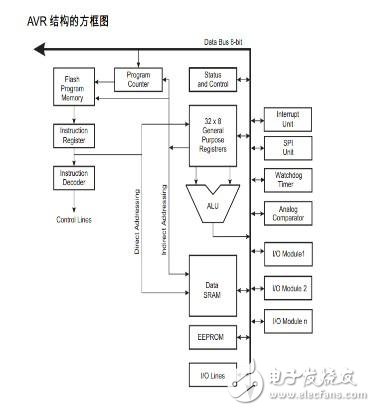

如上兩圖，左圖是虛線框內AVR CPU的內核結構，右圖是AVR單片機內核結構的方框圖，可以看出AVR單片機的數據總線（CPU字長）是8位的，也就說它是8位單片機。

AVR采用了Harvard結構，具有獨立的數據和程序總線，CPU在執行一條指令的同時，就將PC中指定的下一條指令取出，構成了一級流水線運行方式，實現了一個時鐘周期執行一條指令，數據吞吐量高達1MIPS/MHz。

AVR CPU內核由幾個重要的部分組成，它們分別是：

A.算數邏輯單元ALU（Arithmetic Logic Unit）

AVR ALU與32個通用工作寄存器直接相連。寄存器與寄存器之間、寄存器與立即數之間的ALU運算只需要一個時鐘周期。ALU操作分為3類：算術、邏輯和位操作，此外還提供了支持無/有符號數和分?jǐn)?shù)乘法的乘法器，操作結果的狀態將影響到狀態寄存器SREG（Status Register）。

B.程序計數器PC、指令寄存器和指令譯碼器

程序計數器PC用來存放下一條需要執行指令在程序存儲器（ROM）空間的地址（指向FlashROM空間），取出的指令存放在指令寄存器中，然后送入指令譯碼器中產生各種控制信號，控制CPU的運行（執行指令）。

AVR一條指令的長度大多數為16位，還有少部分為32位，因此AVR的程序存儲器結構實際上是以字（16位）為一個存儲單元的。

ATmega16單片機的程序計數器為13位，正好滿足了對片內8K字（及16K字節）的Flash程序存儲器空間直接尋址的需要。

C.通用寄存器General Purpose Registers

在AVR中，由命名為R0~R31的32個8位通用工作寄存器構成一個“通用快速工作寄存器組”，為ALU提供操作數。它們的在RAM的映射空間地址是$0000~$001F，其中有6個寄存器（$001A-$001F）可以合并為3個16位間接尋址寄存器指針，分別被稱為X寄存器，Y寄存器，和Z寄存器，用于對數據存儲器（SRAM）進行間接尋址。

D.狀態寄存器-SREG

狀態寄存器SREG是一個8位標志寄存器，用來存放指令執行后的有關狀態和結果的標志，各位狀態通常是在指令執行過程中自動產生的，但也可以由用戶根據需要用專用指令加以改變。

位7-I：全局中斷使能位

當I位被置位時，表示CPU可以響應中斷請求，反之，則所有中斷被禁止。I位可以通過SEI和CLI指令來置位和清零，在中斷發生后，I位由硬件清除，并由RETI（中斷返回）指令置位。

位6-T：位拷貝存儲

位拷貝指令BLD和BST利用T作為目的或源地址。BST把寄存器的某一位拷貝到T，而BLD把T拷貝到寄存器的某一位。

位5-H：半進位標志半進位標志H表示算術操作發生了半進位，此標志對于BCD運算非常有用。

位4-S：符號位S=N⊕V，S為負數標志N與2的補碼溢出標志V的異或

位3-V：2的補碼溢出標志，支持2的補碼運算

位2-N：負數標志 表明算術或邏輯操作結果為負

位1-Z：零標志 表明算術或邏輯操作結果為零

位0-C：進位標志 表明算術或邏輯操作發生了進位

E.堆棧指針寄存器SP（Stack Point）

堆棧指針主要用來保存臨時數據、局部變量和中斷/子程序的返回地址。堆棧指針總是指向堆棧的頂部，AVR的堆棧是向下生長的，即新的數據推入堆棧時，堆棧指針的數值將減小。

處在I/O地址空間的&3E（$005E）和$3D（$005D）的兩個8位寄存器構成了AVR單片機的16位堆棧指針寄存器SP，分別為SPH，SPL。

堆棧指針指向數據SRAM堆棧區，必須指向高于0x60的地址空間，所以通常初始化時將SP的指針設在SRAM最高處。

使用PUSH指令將數據推入堆棧時指針減一；而子程序或中斷返回地址推入堆棧時指針將減二。

使用POP指令將數據彈出堆棧時，堆棧指針加一；而用RET或RETI指令從子程序或中斷返回時堆棧指針加二。
