基于MSP430行駛車輛檢測器的設計

利用環形線圈、MSP430F1121A單片機與輸出接口，組成低功耗行駛車輛檢測系統，并能根據用戶預先設定的靈敏度、工作方式、輸出方式進行車輛檢測與信號輸出。

????? 還應用軟件動態刷新基準的方法提高了檢測的可靠性和準確性。實驗表明：該系統具有結構簡單、功耗低、調節方便等優點。

????? 引言

????? 近年來，車輛檢測器作為交通信息采集的重要前端部分，越來越受到業內人士的關注。鑒于公路交通現代化管理和城市交通現代化管理的發展需要，對于行駛車輛的動態檢測技術——車輛檢測器的研制在國內外均已引起較大重視。車輛檢測器以機動車輛為檢測目標，檢測車輛的通過或存在狀況，其作用是為智能交通控制系統提供足夠的信息以便進行最優的控制。

????? 目前，常用的行駛車輛檢測器主要有磁感應式檢測器，超聲波式檢測器，壓力開關檢測器，雷達檢測器，光電檢測器以及視頻檢測器等，而環形線圈電磁感應式車輛檢測器具有性能穩定、結構簡單、檢測電路易于實現、成本低、維護量少、適應面廣等優點，市場應用范圍最廣。目前我國實際用于高速公路和城市道路的車輛檢測器幾乎全部是從國外進口的，國產車輛檢測器存在著諸多問題，如誤檢率高、靈敏度低、長時間工作穩定性差等。

????? 在大量現場實驗基礎上，本文提出一種新的解決方案，將穩定性、靈敏性、高速性融為一體，解決了以上所述的諸多問題。

????? 1 工作原理

????? 本系統采用MSP430F1121A單片機與環形線圈相結合的方法對行駛車輛進行檢測，是一種基于電磁感應原理的檢測器。傳感器線圈為通過有一定電流的環形線圈，當被檢測鐵質物體通過線圈切割磁力線，引起線圈回路電感量的變化，檢測器通過檢測該電感變化量就可以檢測出被測物體的存在。本文利用由環形線圈構成回路的耦合電路對其振蕩頻率進行檢測。但線圈檢測易受車輛、濕度、溫度等外界環境的影響，基準頻率會產生漂移，從而影響檢測效果。同時，由于車型、車體、車速的不同，亦會影響檢測的準確性。針對這些情況，本文提出了一種軟件動態刷新檢測基準的方法，以及抗干擾的軟件數字濾波方法，充分利用MSP430 系列單片機的片上資源對線圈頻率進行檢測，有效提高了檢測的準確性與可靠性。

????? 2 系統結構及硬件設計

????? 2.1 系統結構

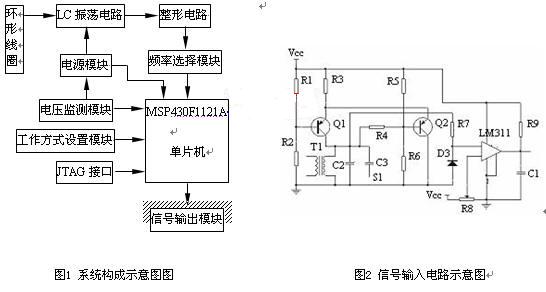

????? 系統以MSP430F1121A單片機為核心，由環形線圈傳感器模塊、LC振蕩電路、整形電路、頻率選擇模塊、電源模塊、電壓監測模塊、工作方式設置模塊、信號輸出模塊及JTAG等組成。系統結構框圖如1 所示。

????? 2.2 各模塊原理及硬件實現

????? 環形線圈傳感器是一只埋在路面下的矩形線圈，其兩端引線接車輛檢測器。環形線圈的作用相當于LC振蕩回路中的電感L，當有金屬物體靠近時，其電感量發生變化，從而引起振蕩頻率的改變。通過對頻率的檢測、比較，可以判斷車輛的駛入或駛出。由它組成的LC振蕩電路與整形電路一起構成了信號輸入電路，如圖2所示。

????? 環行線圈與行駛車輛之間是通過電磁場進行耦合的。當車通過環形線圈并處在一定的位置時，在車體中引起的渦流是一定，而渦流對環形線圈的影響也是一定的，車輛與環形線圈之間存在著一定的互感。于是，我們把車輛看作具有電感L1和電阻R1的短路環，它通過互感M與環形線圈相交鏈。環形線圈由振蕩電路提供，電感為L2，電阻為R2。則可推之等效電感為：

?? (1)

????? 其中第一項L2的變化幅度與車輛的導磁率有關，第二項與電渦流效應有關。若工作頻率選擇適當，當有車輛通過環形線圈時，（1）式第一項的變化量將小于第二項，即等效電感減小。而LC振蕩器的振蕩頻率為：

?(2)

????? 顯然，當車輛通過環形線圈時，L變小，則f增大，通過單片機檢測電路測得其頻率的變化，從而可判斷有無車輛通過。

電路中由三極管Q1和Q2組成共射極振蕩器，電阻R3是兩只三極管的公共射極電阻，并構成正反饋。Tl為磁罐變壓器，起著阻抗變換和與外電路隔離的雙重作用。其繞組Ll通過引線外接環形線圈，環形線圈的感抗通過Tl反射到繞組L2，形成等效電感L，L與并聯的電容Cl形成振蕩回路，LC值決定了振蕩頻率。開關Sl閉合時，電容C2與Cl并聯，電容量增加，振蕩頻率降低，由此來設置高低兩種振蕩頻率是考慮到現場的不同情況，以便取得較好的檢測效果。LC振蕩電路輸出的是帶毛刺的正弦波，不適合單片機做數字化處理，因此需要單向穩壓二極管和單門限電壓比較器將其轉變?yōu)榉讲ㄐ盘栞敵觥?

????? 由于不同應用場合中，LC振蕩電路的振蕩頻率不近相同，故輸出的方波信號通過一計數器進行分頻，再由頻率選擇接口送入單片機的P2.5口，從而避免了單片機的計數溢出，增強了單片機對信號處理的靈活性。

????? MSP430F1121A單片機為16位RISC指令結構；內置4kBFlash和256BRAM；一個l6位定時器Timer-A和看門狗定時器；一個具有3種內部參考電平和輸出帶RC濾波的比較器等。[3-4]

????? 本文應用MSP430F1121A的P2.5口的外部管腳中斷以及Timer-A定時中斷相配合，定時采集數據得出當前頻率，并根據當前設定的靈敏度與工作方式要求，再與基準頻率比較，從而判斷是否有車輛到來，最后根據設定的輸出方式向外輸出信號。

????? 電源模塊由AS1117芯片完成5V轉3.3V。為單片機、LC振蕩電路、信號輸出模塊、JTAG等模塊供電。

????? 電壓監測模塊用來監測5V電源電壓。其原理是將5V電壓分壓后與MSP430 單片機的P2.2口比較器Comparator-A 輸入腳相連。當電源電壓低于設定電壓時，將啟動電源電壓不足報警功能。

????? 工作方式設置模塊是通過撥碼盤設置單片機代表靈敏度、工作方式、輸出方式等相應管腳的輸入電平，再由單片機進行鍵值查詢，從而完成相應處理程序。

????? 3? 系統軟件設計

????? 3.1 軟件程序設計

????? 系統軟件采用模塊化結構程序設計方法設計，充分發揮了MSP430單片機豐富的片內外圍模塊的特點，使儀器的硬件電路大大簡化。全部程序采用C 語言編寫，易于調試和維護，且具有運行速度快、執行效率高、便于移植。

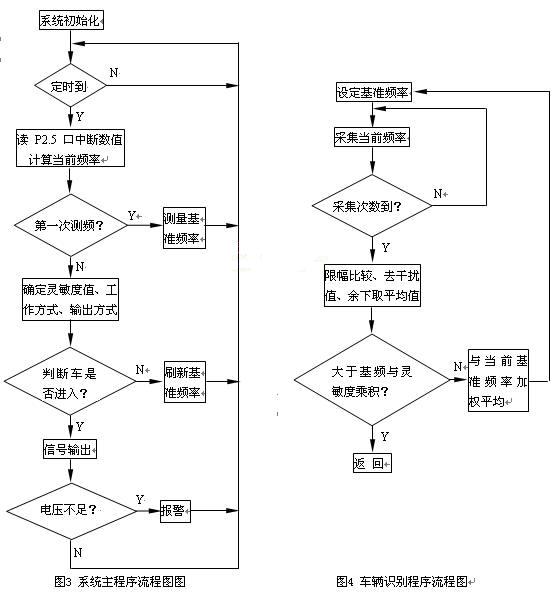

????? 系統軟件由主程序，3個初始化子程序，10個功能子程序組成。3個初始化子程序分別是：單片機時鐘初始化子程序、單片機I/O端口初始化子程序、定時器A 初始化子程序。10 個功能子程序分別是：初次測基頻子程序、車輛檢測子程序、電壓不足報警子程序、判鍵子程序、查鍵子程序、延時子程序、動態刷新基頻子程序、P2.5口中斷子程序、定時中斷處理子程序和信號輸出子程序。主程序流程圖如圖3 所示。

????? 主程序中設置了一個定時器，在無車通過的情況下，開機后定時時間到觸發定時中斷服務程序，多次讀取當前P2.5端口中斷計數值后取平均值，從而獲取當前頻率值。并將此頻率值設置為基準頻率，并將第一次測頻標志置位，此標志只有在系統復位時才能被清零。此后，通過判鍵子程序、查鍵子程序確定此時系統工作的靈敏度值、工作方式和輸出方式。

????? 由于車型、車體、車速的不同，會對檢測的準確性帶來一定的影響。同時耦合電路的振蕩頻率隨溫度、濕度等外界素變化比較大，如果設置一個固定的基準值可能會造成誤判而影響設計的可靠性和準確性。因此，本文在不影響檢測速度的前提下，在判斷車輛是否進入時，采用限幅濾波與均值濾波進行當前頻率的采集，其程序流程圖如圖4所示。

????? 限幅濾波可以克服輸入中竄入尖脈沖干擾，其基本思想是將獲得的多個當前頻率值與當前基準頻率值分別進行比較，根據經驗設定允許的最大偏差，如果當前頻率值和當前基準頻率值的差值超過了允許的最大偏差，則認為本次采樣值中竄入了干擾，則拋棄干擾值，再將余下的多個當前頻率值取平均值。

將采集到的頻率值與當前基準頻率進行比較，其差值如果大于當前基準頻率與靈敏度值的乘積，則認為有車輛進入，再進行相關信號的輸出。如果判斷無車輛進入，則將當前采集到的頻率值與當前基準頻率加權平均后作為下一次測量的基準頻率，從而實現基準頻率的刷新。

????? 4 結束語

????? 本車輛檢測器具有電路簡單、精度高、體積小、響應時間短、性能穩定等特點，已在浙江某公路卡口使用，效果良好。該檢測器具有通用性，通過一定的功能擴展可用來測量諸如車流量，車隊長度，占有率等一系列的智能交通控制系統中交通參數，具有很高的實用價值。

????? 本文作者創新點：運用新型的高速低功耗MSP430單片機大大提高了對行駛車輛檢測的速度，一次檢測最快可在1.5ms內完成，應用軟件動態刷新基準以及限幅濾波與均值濾波等抗干擾方法提高了檢測的可靠性和準確性。

????? 參考文獻：

????? [1] 臧利林，賈磊，秦偉剛，等.基于環行線圈車輛檢測系統的研究與設計.儀器儀表學報[J]，2004，25(4)：229-331.

????? [2] 高健，沈慶宏，高敦堂.ITS 中車輛檢測器設備的研究與實現.交通與計算機[J]，2002，20(5)：15-18.

????? [3] 崔光照，曹祥紅，張華. 基于MSP430單片機的智能型復費率單相電能表設計.微計算機信息[J]，2006，2-2：21-23.

????? [4] 胡大可. MSP430 系列FLASH 型超低功耗16 位單片機[M]. 北京：北京航空航天大學出社，2001.
