自從美國TI公司推出通用可編程DSP芯片以來，DSP技術得到了突飛猛進的發展。DSP電源設計是DSP應用系統設計的一個重要組成部分，低功耗是DSP電源系統設計的發展方向。由于DSP一般在系統中要承擔大量的實時數據計算，在CPU內部，頻繁的部件轉換會使系統功耗大大增加，降低DSP內部CPU供電的核電壓是降低系統功耗的有效方法，因此TI公司的DSP大多采用低電壓供電方式。

從一定程度上說，選擇什么樣的DSP就決定系統處于什么樣的功耗層次。在實際應用中，電源系統直接決定了DSP能否在高性能低功耗的情況下工作，因此，一個穩定而可靠的電源系統是至關重要的。

TI公司最新推出的TPS6229X系列開關電源芯片有兩種工作模式：PWM模式和節能模式。在額定負載電流下，芯片處于PWM模式，高效穩定的為DSP供電，當負載電流降低時，芯片自動轉入節能模式，以減小系統功耗，適宜于DSP系統的低功耗設計，本文主要介紹了該芯片的特點，并給出了基于此芯片的DSP電源電路。

lDSP電源特點

1．1電源要求

TI公司的DSP需要給CPU、FLASH、ADC及I／O等提供雙電源供電，分別為1．8V或2．5V核電源和3．3V的I／O電源，每種電源又分為數字電源和模擬電源，即數字1．8V(2．5V)、模擬1．8V(2．5V)，數字3．3V，模擬3．3V。相對與模擬電源和數字電源，也要求有模擬地和數字地。數字電源與模擬電源單獨供電，數字地與模擬地分開，單點連接。

DSP大多采用數字電源供電，可以通過數字電源來獲得模擬電源，主要有兩種方式： (1)數字電源與模擬電源、數字地與模擬地之間加電感或鐵氧體磁珠構成無源濾波網絡。鐵氧體磁珠在低頻時阻抗很低，在高頻時很高，可以抑制高頻干擾，從而消除數字電路的噪聲。 (2)采用多路穩壓器。方法(1)結構簡單，能滿足一般的應用要求，方法(2)有更好的去耦效果，但電路復雜成本高。

1．2 供電次序

TI公司DSP采用雙電源供電，因此，需要考慮上電、掉電順序。大部分DSP芯片要求內核電壓先上電，I／O電壓后上電。因?yàn)槿绻挥蠧PU內核獲得供電，周邊I／O沒有供電，對芯片不會產生損害，只是沒有輸入輸出能力而已；如果周邊I／O獲得供電而CPU內核沒有加電，那么DSP緩沖驅動部分的三極管處于未知狀態下工作，這是很危險的。但是也有要求I／O電壓先上電，內核電壓后上電，如TMS320F2812。

在設計不同DSP芯片的電源系統時，要根據其不同的電源特點，否則可能造成整個電源系統的損壞。

2 TPS62290芯片介紹

2．1 芯片特點

TPS62290是TI公司最新推出的高效率同步降壓DC／DC轉換器，應用于手機、掌上電腦、便攜式媒體播放器以及低功耗DSP電源設計中，其主要有以下特點：
?輸出電流高達1000mA
?輸入電壓范圍為2．3～6V
?固定工作頻率為2．25MHz
?輸出電壓誤差范圍為一1．5％～1．5％
?輕載下采用節能模式
?靜態電流約15μA
?最大占空比為100％
?芯片采用2×2×0．8mm SON封裝

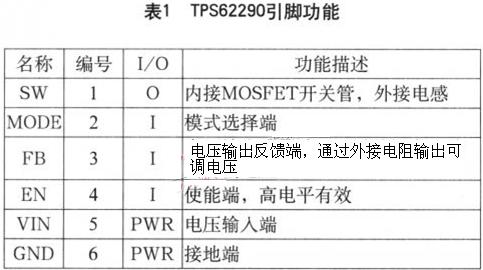

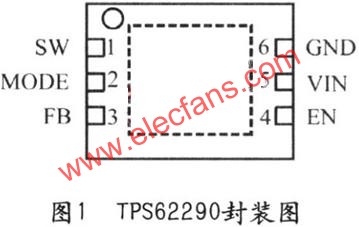

圖l是TPS62290封裝圖，各引腳功能如表l所示。

??2．2工作原理

TPS62290降壓調整器有兩種工作模式：PWM模式和節能模式。當負載電流增大時，工作于PWM模式，當負載電流減小時，自動轉入節能模式以減小系統功耗。

在PWM模式下，TPS62290使用獨特的快速響應電壓控制器將輸入電壓供給負載，在每個周期的開始觸發高壓MOSFET開關管，電流從輸入電容經過高壓MOSFET開關和電感流向輸出電容和負載。這一階段，電流逐漸上升，當上升到PWM的極限電流時觸發比較器，關閉高壓MOSFET開關管。當高壓MOSFET開關管的電流過大時也會觸發電流極限比較器將其關閉。經過一段死區時間，低壓MOSFET整流器工作，電感電流逐漸降低，電流從電感流向輸出電容和負載，通過低壓MOSFET整流器再流回電感中。在下個周期開始時，時鐘信號又關閉低壓MOSFET整流器并且打開高壓MOSFET開關管，如此循環往復。

當MODE引腳置為低電平時，TPS62290工作于節能模式。當負載電流減小時，也會自動轉入節能模式。當工作于節能模式時，其工作頻率會降低，負載電流接近靜態電流，輸出電壓會比正常工作的輸出電壓高大約1％。此時，輸出電壓會受到PFM比較器的監視，一旦輸出電壓降低，器件發出一個PFM電流脈沖，觸發高壓MOSFET開關管，使電感電流上升。當定時結束時，高壓MOSFET開關管關閉，低壓MOSFET開關管工作，直到電感電流為零。

TPS62290有效地將電流傳遞給輸出電容和負載。如果負載電流降低，則輸出電壓會上升，如果輸出電壓等于或是高于PFM比較器的極限電壓，芯片將停止工作進入睡眠模式，此時電流約為15μA，整個電源系統的功耗達到最低。

2．3 ? ??可調輸出電壓原理

TPS62290的電壓輸出范圍為0．6V～Uin(Uin為輸入電壓)，通過外接一個電阻取樣網絡實現輸出電壓的調整。其連接方法如圖2所示。

可調輸出電壓可由下式計算得到：

其中Uref=0．6V(內部基準電壓)，為了減小反饋網絡的電流，R2的值為l80kΩ或是360kΩ，R1與R2的和不能超過lMΩ，以抑制噪聲。外部反饋電容C1必須具有良好的負載瞬態響應特性，其取值范圍為22～33pF。電感L的取值為1．5～4．7μH，輸出電容的取值范圍4．7～22μF。在PCB布線時，連接FB引腳的線路要遠離噪聲源，以減少干擾。

2．4輸出濾波器設計

TPS62290外接電感的取值范圍為1．5～4．7μH，輸出電容的取值范圍為4．7～22μF，最優工作狀態下，電感為2．2μH，輸出電容取10μF。不同的工作狀態，電感和電容的最佳取值不同。為了工作穩定，電感取值不得低于1μH，輸出電容不得低于3．5μF。

(1)電感的選擇

電感的取值直接影響到浪涌電流的大小。電感的選擇主要依據是DC阻抗和飽和電流。電感的浪涌電流隨著感應系數的增加而減小，隨著輸入和輸出電壓的增加而增加。在PFM模式下，電感也會影響到輸出電壓的波動。電感取值大，輸出電壓波紋小，PFM頻率高，電感取值小，輸出電壓波紋大，PFM頻率低。

可以根據下式確定電感的大?。?br>?

??其中f-開關頻率(2．25MHz)、L一電感值、 AIL一波峰電流、ILmax一最大電感電流實際中常用的方法是：將TPS62290的最大開關電流作為電感電流額定值，帶入上式，算出電感大小。

(2)輸出電容的選擇

TPS6229X系列芯片的輸出電容推薦使用陶瓷電容，因?yàn)榈虴SR的陶瓷電容可以抑制輸出電壓波紋，電介質選用X7R或X5R。在高頻情況下，若采用Y5V和Z5U電介質的電容，其電容值隨溫度的變化而變化，不宜采用。

在額定負載電流下，TPS62290工作在PWM模式下，RMS電流計算如下：

?在輕載電流下，調整器工作于節能模式，輸出電壓峰值取決于輸出電容和電感的大小，大容量的電容和電感可以減小輸出電壓峰值，以平滑輸出電壓。

3電路設計

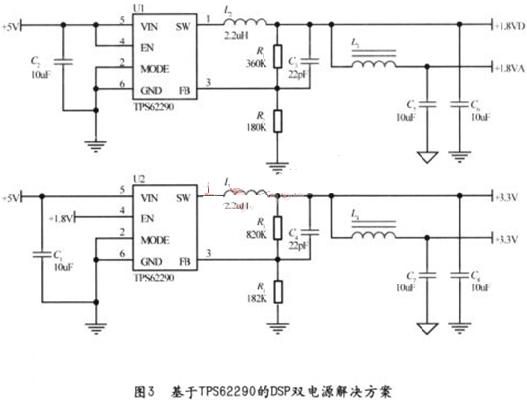

DSP雙電源解決方案如圖3所示。關于此電路的幾點說明：

1)電壓輸入端接電容值為10μF的陶瓷電容(C1、C2)，減小輸入電壓的波動。
2)電壓輸出端接陶瓷電容(C5、C6、C7、C8)，其電容值的選取參見本文2．4節。
3)U1的使能端接+5V高電平，上電輸出1．8V電壓，供給DSP內核。
4)U2的使能端接1．8V電壓，當Ul輸出1．8V電壓時使能U2輸出3．3V電壓，供給DSP的I／O，這樣就實現了核電壓先上電，I／O電壓后上電。
5)1．8V和3．3V數字電壓分別通過鐵氧體磁珠L3、L4進行濾波，從而輸出1．8V和3．3V的模擬電壓。
6)電阻R1、R2、R3、R4、C3、C4的取值參加本文2．3節。
7)電感L1、L2的取值參加本文2．4節。
8)MODE引腳接地，芯片工作于節能模式，功耗降低。

4結論

DSP復雜的電源系統對供電要求越來越高，如何在保證DSP高性能穩定工作的條件下，降低DSP系統的功耗是一個需要解決的問題。本文介紹了TI公司最新推出的適合DSP低功耗電源系統設計的開關電源芯片，并設計了基于該芯片的雙電源方案，滿足DSP系統要求的上電順序。
