語音的數字通信以信道占用寬頻帶寬為代價實現抗干擾等功能。必須對數字語音信號進行壓縮編碼。

　　目前，G.729A算法多是在TI的5000系列DSP上實現單通道或雙通道語音壓縮，而本設計在現有的TMS320C6711系列DSP平臺上使用最少的硬件資源和軟件開銷，壓縮編碼解碼時間，實現了多通道語音實時壓縮解壓。

　　選擇語音壓縮編碼方案

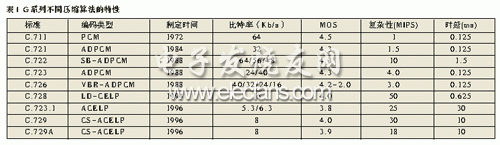

　　在評價一個語音壓縮編碼方案時，一般從四個方面考慮：質量、速率、復雜度和延時。目前 ITU-U已制定的G系列標準如表1所示。

?

　　本系統需要的是一種低碼率、語音質量良好、低時延、較低算法復雜度的壓縮方案，從表1中可以看出，從低碼率考慮就可以排除G.711、G.721、G.722和G.723。G.726在速率為16Kb/s 時，語音質量為2.0，這顯然是不可以接受的。在余下的G.723.1、G.729、G.729A中，可以看到G.723.1的算法復雜度較大，而且延時較長，所以也被排除。和G.729相比，在算法復雜度方面，G.729A有較大優勢。實際上， G.729A是G.729的一個簡化版本，在語音質量基本維持不變的情況下，算法簡化了很多。所以本系統最后選用 G.729A算法。

　　G.729A編碼方案是電話帶寬的語音信號編碼的標準，對輸入語音性質的模擬信號用8kHz、采樣，16比特線性PCM量化。CS-ACELP是基于碼本激勵線性預測(CELP)的編碼模式，每80個樣點為一語音幀，對語音信號分析并提取各種參數，把這些參數編碼發送。在解碼端，把收到的比特流恢復成參數編碼，解碼后得到各個參數，用自適應碼矢序號從自適應碼本中得到自適應碼矢，用固定碼矢序號從固定碼本中得到固定碼矢，分別乘以它們的增益，按點相加后構成激勵序列。用線性預測濾波器系數構成合成濾波器。用自適應碼本方法實現長時或基音合成濾波，計算出合成語音后，用后置濾波器進一步增強音質。G.729A算法編碼器原理框圖如圖1所示。

?

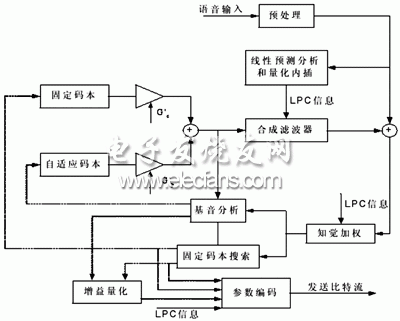

　　圖1 G.729A算法編碼器原理框圖

　　硬件系統設計

　　數字信號處理器具有運行速度快、性價比高、功耗低、開發快的特點。本系統選擇的TMS320C6711是高性能浮點數字信號處理器，可以成功地實現實時語音壓縮和解壓。

　　1 系統原理框圖

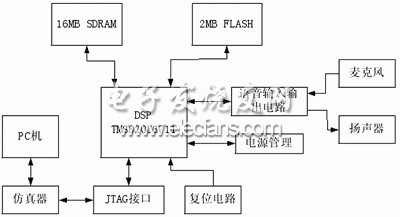

　　本系統以TMS320C6711為核心，外擴32MB SDRAM和2MB FLASH。DSP仿真器用于DSP的在線調試開發，可以通過軟件在線控制DSP的運行狀態，并能夠查看DSP內部寄存器。PC是開發人員和DSP系統之間的交互界面，通過PC上安裝的CCS集成開發環境，開發人員可以在友好的圖形界面下對目標系統進行操作。系統原理框圖如圖2所示。

?

　　圖2 系統硬件框圖

　　2 模擬電路接口設計

　　TLV320AIC10芯片模擬電路設計包括麥克風接口設計和揚聲器接口設計，由于TLV320AIC10輸出具有600Ω驅動能力，足夠驅動一個耳機，也可以經過一個功率放大芯片驅動揚聲器，所以輸出電路較為簡單。

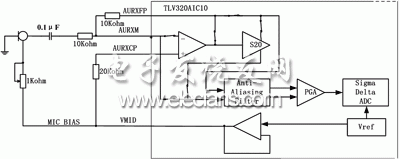

　　TLV320AIC10內置運算放大器電路，可以方便的與麥克風接口，接口電路如圖3所示。應當注意的是VMID引腳最大輸出電流為5mA，為了防止輸出電流超過限制，應當串聯一個起保護作用的電位器RP1。

?

　　圖3 模擬電路接口

　　3 數字電路接口設計

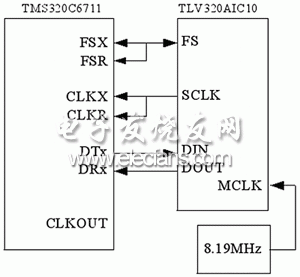

　　TLV320AIC10 支持與 TI 5000和6000 系列的無縫接口。TLV320AIC10 通過 McBSP接口與TMS320C6711 DSP相連，如圖4所示。

?

　　圖4 數字電路接口

　　注意，TLV320AIC10采用主模式，由TLV320AIC10 向TMS320C6711 DSP 提供串行通信頻率 SCLK。MCLK 提供TLV320AIC10 的工作頻率，包括串行通信頻率SCLK和采樣頻率fs。串行通信頻率為MCLK 的二分頻，fs與MCLK關系如下：fs= MCLK/(256×N)，N = 1，2...，32。在本系統中 N為4，fs為8000，故MCLK是8.19MHz。
