昨天，Anandtech帶來了蘋果兩款新iPhone的跑分?jǐn)?shù)據，從結果來看，進步最明顯的卻是iPhone的電池續航，而CPU和GPU性能反映在跑分上的進步卻并不算太明顯。一天后，專業芯片分析網站Chipworks就帶來了更為細致的拆解，其中重頭戲就是A8處理器的Die Shot（內核照片）。

　　如果說ifixit是解剖的話，那么Chipworks的手藝就可以稱之為手術了。一般而言，蘋果發布會只會講自己家的芯片如何如何強大，相比與前代提升了百分之多少，相比于初代提升了幾十倍，但是對具體的架構工藝型號卻不愿多說。

　　既然蘋果不說，那就讓Chipworks來說，蘋果之前的說法是，A8這顆SoC的GPU性能最高提高了50%。于是Chipworks猜測，相比于A7整合四核心PowerVRG6430GPU的提升如此之大，那么蘋果一定是用上了Imagination家6系最強，號稱可以單挑NVIDIA Tegra K1的Power VRGX6650。從Imagination給出的參數來看，Power VRGX6650的許多指標都超出Power VRG6430一半，所以根據蘋果的說法，Chipworks的推測也是很合理的。

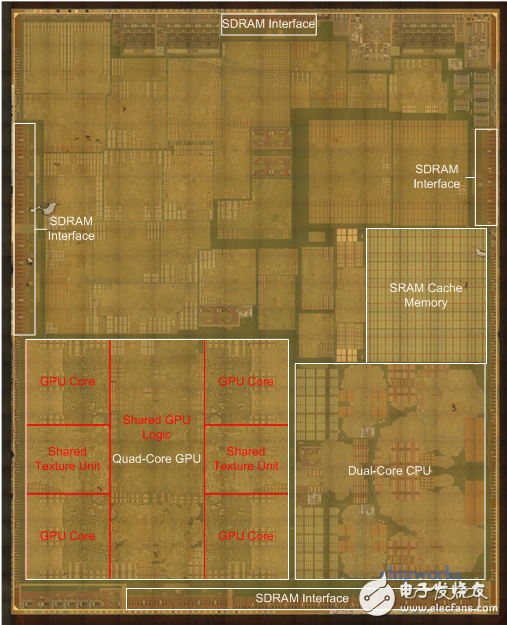

　　另一個支撐這個推論的理由是，通過對A8芯片的大略觀察，Chipworks依稀發現了芯片內GPU部分的6個核心。但是經過更進一步的研究，Chipworks發現，其實A8中的GPU是四核Power VRGX6450，從型號上看也就知道，是GX6430的小升級版，性能有所提升，也加入了諸如對ASTC（自適應可伸縮紋理壓縮）圖形技術的支持。

　　那么為什么出現誤判核心數量的事情呢？

　　原來，在四個GPU核心之外，Power VRGX6450還有兩個Shared Texture Unit（共享紋理結構單元），其大小已經和GPU核心差不多了，因此會被誤認為是GPU核心。而且Imagination的官方架構圖中，GPU核心、紋理單元是根據1:1的比例給出的。

　　雖然多了兩個紋理單元，但是A8GPU部分的面積仍要比A7的小許多，這或許是得益于工藝的進步，20nm工藝的A8GPU部分面積為19.1平方毫米，而A7使用的是28nm工藝，GPU面積為22.1平方毫米。那么問題就來了，昨天的跑分，還有今天的DieShot都不支持蘋果所說的GPU性能提升50%的說法。

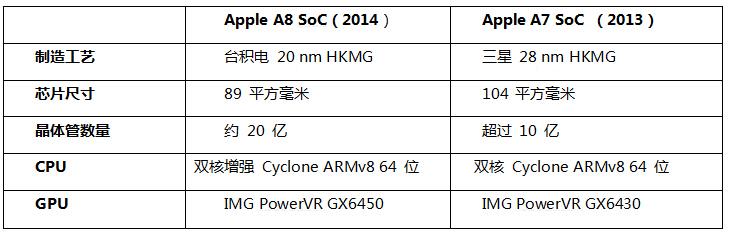

　　說完GPU，下一步就來看CPU。關于這部分與A7的區別用圖表表示似乎更為直觀一些：

　　得益于工藝進步，A8中CPU的面積為12.2平方毫米，比A7CPU的17.1平方毫米小了許多。其中二級緩存的設計做出了改變，變成分散的多個。SDRAM緩存（L3緩存）和A7上的類似，仍為4MB。
