現在市面上的DSP產品很多，定點DSP有200多種，浮點DSP有100多種。主要生產：TI 公司、AD公司、Lucent、Motorola和LSI Logic公司。主導產品： TI 公司的TMS320C54xx（16bit 定點）、 TMS320C55xx（16bit 定點）、 TMS320C62xx（32bit 定點）、 TMS320C67xx（16bit 浮點）、Motorola公司的DSP68000系列。我們在DSP選型時需要注意什么？

　　1、DSP芯片概述

　　16bit定點DSP：最早以TMS320C10/C2X為代表，現在以TM320C2XX/C54XX為代表。

　　32 bit浮點DSP：代表產品ADSP21020、TMS320C3X

　　通用DSP芯片的代表性產品包括TI公司的TMS320系列、AD公司ADSP21xx系列、MOTOROLA公司的DSP56xx系列和DSP96xx系列、AT&T公司的DSP16/16A和DSP32/32C等單片器件。

　　TI的三大主力DSP產品系列為C2000系列主要用于數字控制系統；C5000（C54x、C55x）系列主要用于低功耗、便攜的無線通信終端產品；C6000系列主要用于高性能復雜的通信系統。C5000系列中的TMS320C54x系列DSP芯片被廣泛應用于通信和個人消費電子領域。

　　在DSP系統的設計流程中，選擇合適的器件非常重要，在確定了系統功能需求之后，通過先期的算法確定及性能模擬，我們要選擇性價比最高的器件才能夠為下一步開發提供便利。

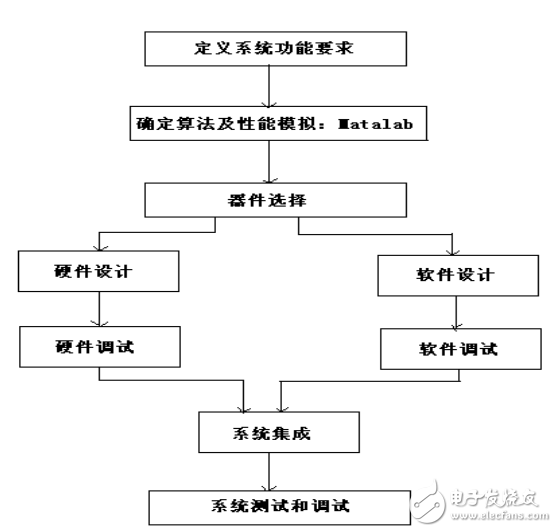

　　DSP系統的設計流程圖

　　2，DSP芯片的選擇方法

　　一般而言，定點DSP芯片的價格較便宜，功耗較低，但運算精度稍低。而浮點DSP芯片的優點是運算精度高，且C語言編程調試方便，但價格稍貴，功耗也較大。例如TI的TMS320C2XX/C54X系列屬于定點DSP芯片，低功耗和低成本是其主要的特點。而TMS320C3X/C4X/C67X屬于浮點DSP芯片，運算精度高，用C語言編程方便，開發周期短，但同時其價格和功耗也相對較高。

　　DSP應用系統的運算量是確定選用處理能力為多大的DSP芯片的基礎。運算量小則可以選用處理能力不是很強的DSP芯片，從而可以降低系統成本。相反，運算量大的DSP系統則必須選用處理能力強的DSP芯片，如果DSP芯片的處理能力達不到系統要求，則必須用多個DSP芯片并行處理。那么如何確定DSP系統的運算量以選擇DSP芯片呢？下面我們來考慮兩種情況。

　　1．按樣點處理

　　所謂按樣點處理就是DSP算法對每一個輸入樣點循環一次。數字濾波就是這種情況。在數字濾波器中，通常需要對每一個輸入樣點計算一次。例如，一個采用LMS算法的256 抽頭的自適應FIR濾波器，假定每個抽頭的計算需要3個MAC周期，則256抽頭計算需要256×3＝768個MAC周期。如果采樣頻率為8kHz，即樣點之間的間隔為125ms，DSP芯片的MAC周期為200ns，則768個MAC周期需要153.6ms的時間，顯然無法實時處理，需要選用速度更高的DSP芯片。表1.3示出了兩種信號帶寬對三種 DSP 芯片的處理要求，三種DSP芯片的MAC周期分別為200ns、50ns和25ns。從表中可以看出，對話帶的應用，后兩種DSP芯片可以實時實現，對聲頻應用，只有第三種DSP芯片能夠?qū)崟r處理。當然，在這個例子中，沒有考慮其他的運算量。

　　2．按幀處理

?

　　有些數字信號處理算法不是每個輸入樣點循環一次，而是每隔一定的時間間隔（通常稱為幀）循環一次。例如，中低速語音編碼算法通常以10ms或20ms為一幀，每隔10ms或20ms語音編碼算法循環一次。所以，選擇DSP芯片時應該比較一幀內DSP芯片的處理能力和DSP算法的運算量。假設DSP芯片的指令周期為 p（ns），一幀的時間為Dt （ns），則該DSP芯片在一幀內所能提供的最大運算量為 Dt/p條指令。例如TMS320LC549-80的指令周期為12.5ns，設幀長為20ms，則一幀內TMS320LC549-80所能提供的最大運算量為160萬條指令。因此，只要語音編碼算法的運算量不超過160萬條指令，就可以在TMS320LC549-80上實時運行。

　　3，我們在DSP芯片選型時需要注意什么？

　　（1）速度指標：

　　DSP最基本的速度指標是MIPS（百萬條指令每秒）和MFLOPS（百萬次浮點運算每秒），還有FFT和FIR濾波器的速度及除法、求平房根等特殊運算的速度。

　　（2）輸入輸出的帶寬

　　在運算速度達到要求時，還要考慮DSP輸入/輸出數據的速度是否足夠快。

　　（3）精度和動態范圍：精度和動態范圍由DSP的數據字寬和定點/浮點數據格式?jīng)Q定。

　　（4）特定功能：若DSP上集成了多種上電加載功能、同步/異步串口、A/D、D/A、片內語音處理功能、編解碼等，可以方便設計，降低成本。

　　（5）片內存儲器

　　DSP片內存儲器可用來放程序和數據，當程序和數據都放在片內時，DSP的運行速度要高得多，所以片內存儲器越多越好。

　?。?）DSP開發工具

　　選擇DSP芯片時必須注意其開發工具的支持情況，包括硬件和軟件。

　　（7）功耗問題和硬件封裝問題

　?。?）成本問題

　　定點DSP較便宜，功耗較低，但運算精度稍低。

　　浮點DSP稍貴，功耗較高，但運算精度高，C語言編程調試方便。
