摘要： 為了使JPEG2000能應用到便攜產品中，采用了高效存儲結構的硬件實現方案，并設計了相應的寄存器組和控制邏輯。仿真結果表明所設計所設計的編碼器能夠在0.256s內完成對一幀512×512的灰度圖像的編碼。

關鍵詞： 基于最優截?cái)嗟?a href="http://www.makelele.cn/soft/data/21-22/" target="_blank">嵌入式編碼 JPEG2000 交錯存儲

隨著多媒體市場的迅猛發展，百萬像素的數碼相機、各種功能強大的彩屏手機等數字消費產品逐漸普及。這些多媒體應用均需要處理高質量、高分辨率的大圖像，這對存儲介質的容量和傳輸信道的帶寬都提出了新要求。圖像壓縮的國際標準JPEG已不能滿足這些新的要求，而且它在低碼率時還存在著方塊效率。因此，從1997年開始，JPEG委員會就致力于開發新的靜態圖像壓縮標準JPEG2000,并在2000年8月形成了最終經濟核草案，在2000年12月使其成為了國標標準。

JPEG2000相比JPEG有著更大的靈活性，不僅能對原始圖像高效地壓縮，而且可以對壓縮后的數據進行處理。這意味著可以從壓縮碼流中提取一部分?jǐn)?shù)據來重建低分辨率或低碼率的圖像，或者是撮圖像的感興趣區域。這樣就允許將原始圖像壓縮為單一的碼流以適應不同的傳輸信道、存儲或顯示設備，而不必考慮圖像的大小、分量多少以及樣本的精度。

JPEG2000的一個主要特性就是基于圖像質量和分辨率的累進傳輸，為了支持這種可分級的壓縮編碼，JPEG2000采用了離散小波變換（DWT）替代JPEG中的離散余弦變換（DCT），并采用了Taubman提出的具有優化截?cái)帱c(diǎn)的嵌入式塊編碼（EBCOT）算法。

JPEG2000編碼器的框圖如圖1所示。

首先將原始圖像劃分為圖像片，通過DWT將圖像片分解為不同的分辨率級別，獲得多個子帶的頻域系數，將各個子帶劃分為碼塊（典型大小是32×32或64×64），對每個碼塊進行嵌入式的塊編碼，生成上下文和待編碼的數據位；然后由算術編碼部分根據每個數據位的上下文自適應編碼，產生每個碼塊的子碼流；最后將各個碼塊的子碼流組織成代表碼流質量層的分組，并添加相應的頭結構信息，幫助解碼器如何解碼。

EBCOT作為JPEG2000的核心部分，包含了層1和層2兩部分，其中嵌入式塊編碼的邏輯比較復雜，是影響編碼速度的瓶頸之一，使用通用處理器很難提高其效率。傳統的編碼方式采用軟件實現，但速度和效率不高，且占用較大的存儲資源；而采用硬件實現方式則會有更大的靈活性。事實上采用硬件芯片實現，不但可以提高編碼的速率和效率，而且也能根據算法本身的特點，采用特定的、高效的硬件結構來實現算法的關鍵部分，可以較大幅度地提高編碼效率。另外，隨著多媒體的應用和網絡應用逐步便攜化，以前多數可以在PC機上處理的工作必須轉移到便攜產品上，這對便攜產品有限的資源提出了挑戰。因此有必要研究硬件編碼芯片完成編碼過程，本文旨在研究JPEG2000編碼中的關鍵技術——嵌入式塊編碼。

1 算法分析及設計

嵌入式塊編碼其實是基于位平面的編碼，而每個位平面又被劃分為三個編碼通道，即顯著通道、細分通道和清除通道。編碼采用固定的掃描方式，每個比特位僅在其中的一個編碼通道中完成編碼。編碼過程可以分為兩個步驟，即差別編碼通道的歸屬和編碼原操作。在顯著通道中，當比特位本身不顯著，且周?chē)?個近鄰至少有一個是顯著時被編碼；在細分通道中，當比特位在上一個位平面就變顯著時被編碼；在清除通道，所有在上面兩個通道中略過的比特位被編碼。編碼原操作共患難個，即零值編碼、符號編碼、細化編碼和游程編碼。

根據算法要求，編碼時必須用到一些編碼信息。假設碼塊的大小是32×32的，則編碼信息立即包括1024個顯著信息位（表示當前系數位是否顯著）、1024個細化信息位（表示當前系數位是否第一次細分）、1024個訪問信息位（表示當前系統位是否在前面的編碼通道中編過）。當然，除此之外，還需要有1024個符號位和幅度位，因此編碼過程中需要存儲的信息為5Kbit。由于FPGA片內RAM資源十分有限，因此將碼塊量化后的小波系數在外部RAM中（對于32×32的碼塊，16bit的系數，需要存儲16bit），而在片內只存儲5Kbit的信息。

塊編碼過程是以一列的4個比特位為單位進行編碼，且在判別編碼通道的歸屬和編碼操作時，都需要用到當前比特位的8個近鄰的顯著信息和符號信息。因此，事實上在編碼每一列數據時，必須訪問18bit的顯著信息和符號信息，以及當前列的幅度位、訪問信息和細分信息各4bit。對于幅度位、訪問信息和細分信息，可以將每列的數據作為一個字存儲，但這種存儲方式對顯著信息和符號信息卻效率較低。如圖2系數，需要存儲16Kbit），而在片內只存儲5Kbit的信息。

塊編碼過程是以一列的4個比特位為單位進行編碼，且在判別編碼通道的歸屬和編碼操作時，都需要用到當前比特位的8個近鄰的顯著信息和符號信息。因此，事實上在編碼每一列數據時，必須訪問18bit的顯著信息和符號信息，以及當前列的幅度位、訪問信息和細化信息各4bit。對于幅度位、訪問信息和細分信息，可以將每列的數據作為一個字存儲，但這種存儲方式對顯著信息和符號信息卻效率較低。如圖2所示，如果采用右邊的方案，則對于編碼帶中的每一列，必須讀取12bit的顯著和符號信息，其中有6bit是冗余的；如果采用左邊的交錯存儲的方案，即對于32×32的碼塊，在其首行之前和末行之后各添加一行，形成34×32的塊，然后將每?jī)尚凶鳛橐唤M，并采取交錯方式存儲（a,b,c,b,a,b,c,…,b,c,b,a），則讀取信息時不會有冗余。

顯然，交錯存儲方案更有效，只是它需要在硬件電路上付出一些代價。首先，在預處理小波數據時，必須將符號位按照上述交錯方式寫入內部RAM，這比處理幅度位復雜一些。其次，在編碼過程中，需要讀取數據至內部6×4顯著或符號寄存器，而對于奇、偶數編碼帶，其讀入順序也是交錯的，對于前者是a、b、c，對于后者則是c、b、a；而且讀取三塊內存區域的地址信號也是不同步的，如表1所示，讀取存儲器b的地址信號始終增長，而讀取存儲器a和b的地址信號則符號以下規律：前者在從奇編碼帶過到偶編碼帶時地址增加，而在從偶編碼帶過渡到奇編碼帶時地址保持不變；手者正好相反。

表1 32×32碼塊編碼過程中，處于各個編碼帶下讀取內部緩存abc的相應地址信號

因此，必須設計相應的控制電路滿足上述要求，盡管這樣做付出了額外的代價，但卻大大提高了存儲器的讀寫效率（提高了50%），這對于需要頻繁訪問存儲器的位平面編碼來說是很寶貴的；另外，采用了交錯存儲方式，可以對三塊存儲區域獨立地產生地址信號，一次性讀取6bit，而在常規的存儲方式下，為了讀取12bit信息，必須對同一塊存儲區域訪問3次，可見采用交錯存儲的方案同時也提高了讀寫速度。

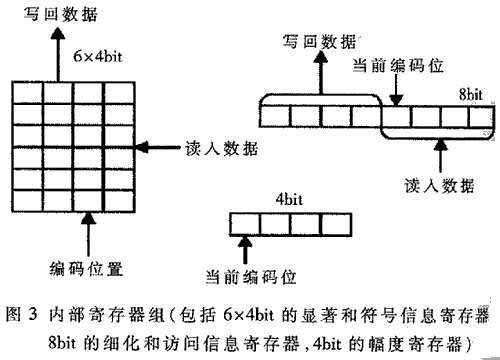

在JPEG2000的的中，塊編碼器采用兩種編碼模式，即NORAML和VCAUSAL。在VCAUSAL模式下，考慮當前編碼位的周?chē)@著的信息時，將下一編碼帶的顯著信息看作是不顯著的，而在NORMAL模式下則看作是顯著。采用VCAUSAL模式，盡管這樣簡化了對存儲訪問的邏輯控制，節省了一些存儲空間，但卻降低了塊編碼器的編碼效率。因此，設計了圖3所示的寄存器組來配合上面介紹的交錯存儲的方案，這些內部寄存器包括6×4bit的顯著和符號信息寄存器，8bit的細化和訪問信息寄存器，4bit的幅度寄存器，如圖3所示。

圖3中表示出了各個寄存器讀入數據和寫回更新數據的位置、當前的編碼位置和當前編碼位。這些寄存器都能完成右移一位的功能特別值得注意的是：由于編碼過程中必須用到18bit的顯著和符號信息，因此在每個編碼帶開始處，必須對顯著和符號信息寄存器做初始化右移一次，確保在編碼第0列數據時已經有18bit的信息，見圖4的示例。

2 硬件設計

根據本文設計的編碼算法，可用如圖5所示的硬件結構實現嵌入式塊編碼器。

上述結構中，狀態機用于控制總體的編碼流程，外部信號START使?fàn)顟B(tài)機進入初始的預處理狀態，表示此時外部RAM的數據已經準備好，然后在編碼過程中根據計數器的數值進行狀態切換。

設計中用到的計數器共3個，即Countrow(位計數器)、Count（列計數器）、Countloop(編碼帶計數器)。圖6中示出了塊編碼器的總體流程，從中可以看出編碼器的狀態隨計數器的數值變化的情況。

預處理單元預處理包括部分：碼塊預處理和位平面預處理。其中碼塊預處理包括計算需要編碼的位平面數，撮各個系數的符號位填充相應的符號緩存，初始化顯著信息緩存和細化緩存（全部清0）；位平面預處理則提取當前位平面的幅度位填充相應的幅度緩存，初始化訪問信息緩存（全部清0）。

讀寫控制控制單元負責產生合適的控制信號與外部RAM和內部緩存接口；在預處理時負責外部RAM和內部緩存的讀寫控制，在編碼過程中則負責內部緩存和寄存器組的讀寫控制。

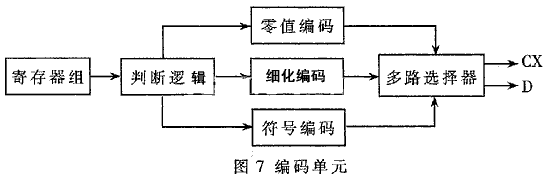

編碼單元分為兩部分（見圖7），判斷邏輯和編碼操作單元。判斷邏輯負責決策當前系數位是否屬于當前的編碼通道，編碼操作單元包括零值編碼、細化編碼和符號編碼，而流程編碼則采用硬連線編碼，不使用獨立的單元。這幾個編碼操作單元直接采用組合邏輯實現，而不是采用查表方式。多路選擇器則根據當前執行的編碼操作選擇輸出合適的CX和D。

FIFO單元用于解決塊編碼和算術編碼邏輯之間的異步問題（因?yàn)榍罢弋a(chǎn)生數據具有間歇性，且算術編碼處理數據也會有一定的延遲）。

3 結論與展望

本文通過對嵌入式塊編碼的算法分析，采用了比較合理的存儲結構來存儲編碼信息，并設計相應的寄存器組和地址產生控制邏輯，本設計能夠做到讀寫操作無冗余信息。

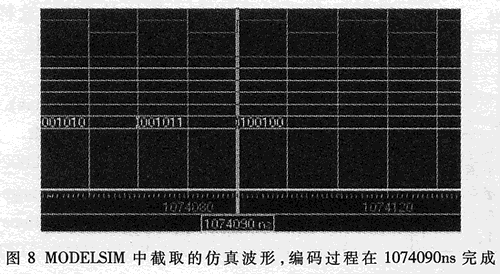

本編碼器算法采用MODELSIM進行功能仿真，圖8是在MODELSIM中截取的部分仿真波形。仿真所采用的時鐘頻率是50MHz，從圖8中可以看出編碼過程在1074090ns完成，大約1ms左右完成32×32碼塊的編碼。因此，對于一幀512×512的灰度圖像，估計能夠在0.256s內完成編碼。本設計選用的FPGA芯片最高時鐘頻率可達到275MHz，估計通過一定的優化，可使工作頻率進一步提高；另外，塊編碼的算法本身就蘊含著并行的特性，可以在FPGA中實現多個塊編碼器單元同時處理多個碼塊的數據，這樣編碼一幀圖像的速度可以進一步提高。

?
