具有多個電壓軌的FPGA和DSP電源設計實例

大多數電子產品由于包含一個或多個FPGA或DSP數字處理芯片而需要提供多個電源軌。在為這些數字IC供電時，有多種方案可以選擇，也有許多潛在的陷阱需要避免。在“具有多個電壓軌的FPGA和DSP應用的電源設計方法”一文中，作者提出了多電壓軌FPGA和DSP應用的電源解決方案，討論了功率預算和排序選擇等在系統水平所關注的問題。本文將著重討論如何在各種類型的點到負載點(POL)直流/直流轉換器之間做出選擇，并討論如何設計這些轉換器才能滿足直流精度以及啟動和暫態要求。

降壓直流/直流轉換器拓撲的回顧

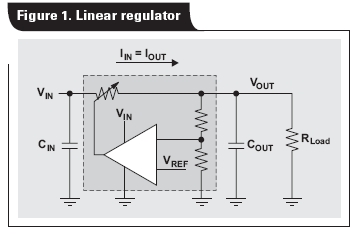

降壓POL直流/直流轉換器可以分成兩類：線性穩壓器和基于電感的開關穩壓器。圖1顯示了線性穩壓器的功能圖。

線性穩壓器的主要優點是芯片成本低、設計時間短，另外，由于帶有內部開關并只需要一個輸入和輸出電容，所需要的板面積也比較小。另外，線性穩壓器可以提供干凈的低噪聲輸出電壓。其主要缺點是效率低，在重負載時等于VOUT/VIN，導致產生數值為(VOUT–VIN) ??IOUT的功率耗散。功率以熱的形式損失掉，而熱又必須通過穩壓器的封裝和/或外部散熱裝置散發掉。在該市場上，由于目前大多數穩壓器的最小輸入電壓為1.8到2.7V，線性穩壓器非常適于負載電流較低而電壓較高的電壓軌。另一個缺點只出現在啟動速度快但不可控的低成本簡單穩壓器中，這個問題本文將在后面予以討論。

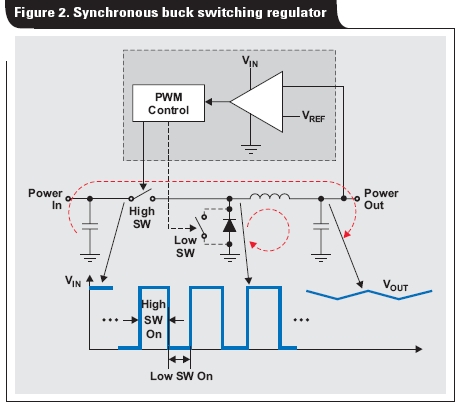

圖2給出了同步降壓開關穩壓器的一個方框圖。降壓開關穩壓器使用兩個開關來產生工作周期等于VOUT/VIN的脈沖串。當負載變化時，該穩壓器的反饋控制環通過調制固定頻率脈沖串的脈沖寬度(或既調制脈沖頻率也調制脈沖寬度)來不斷調整電壓，從而產生了 “脈沖調寬”(PWM)這個術語。然后，用感容濾波器(LC輸出濾波)對方波脈沖串進行濾波，進而得到帶有三角形輸出電壓紋波的直流輸出電壓。

不論采用固定頻率還是可變頻率的PWM，轉換器的拓撲結構都對輸出紋波產生影響。在負載變化范圍內，固定頻率PWM轉換器的控制環使用帶有負反饋環的偏差放大器通過調制脈沖寬度來調整輸出電壓。

這些穩壓器的輸出紋波等于電感紋波電流與輸出電容的等價串聯電阻(ESR)的乘積。因而，選擇較大的電感(高于必需值)和ESR較小的輸出電容可以降低輸出紋波。然而， ESR低的輸出電容將使反饋環更加難以補償。幸好，電源芯片制造商們提供的電源設計軟件可以極大地縮短固定頻率PWM轉換器的設計時間。大多數變頻轉換器的控制環包含帶有時間或電壓滯環的比較器，該比較器在輸出電壓低于或高于參考電壓時把開關接通或斷開。同固定頻率轉換器相比，由于其控制環有所簡化，這些滯環轉換器所需要的設計時間較短。另外，因為該比較器在輸出下降到比較器的參考電壓之下時幾乎立即接通開關，同帶有有限帶寬控制環的固定頻率轉換器相比，滯環轉換器對電流升高(暫態)的響應速度更快。然而，滯環轉換器的運行需盡可能降低輸出紋波。

同線性穩壓器相比，開關穩壓器的效率更高(典型值為85到95%)，但通常芯片和支持元件的成本都較高、設計時間較長且板面積較大。同線性穩壓器相比，開關穩壓器的另一個缺點是開關噪聲(如EMI)和輸出紋波較大。通過仔細選擇元件(如選用帶有屏蔽的電感和低ESR的輸出電容)和適當?shù)夭贾秒娐钒蹇梢园验_關噪聲降下來。在開關頻率可變時，滯環轉換器可能會產生難以濾除的輸出電壓紋波和輻射。

然而，當輸出電流較大、輸入輸出之間的差別較大或輸入電源的功率受到限制時(如廉價的墻磚電源)，只有開關轉換器可以提供足夠高的效率并降低功率熱損失。

目前，市場上提供各種不同集成水平的降壓開關轉換器。插入式(Drop-in)模塊的設計靈活性有限且成本偏高，但所需要的設計時間最少，僅僅需要一個輸入和輸出電容。在另一個極端是一些要求外部開關以及電感、濾波電容和補償元件的控制器。這些控制器設計靈活性最高，如果付出足夠的設計努力，可以成為性能價格比最高的方案，但所占用的板空間通常也最大。介于這兩者之間的是集成型FET降壓轉換器，同控制器相比，所要求的板面積較小，設計靈活性也相對較小，而方案總成本也各不相同。同步式轉換器/控制器的兩個開關都使用晶體管來實現，因而同低側開關使用二極管的轉換器相比，通常效率更高，特別是在輸出電壓低于2V時。因而，要在線性穩壓器、固定頻率控制器/轉換器或滯環控制器/轉換器之間做出正確選擇，需要綜合考慮應用系統的要求以及效率、成本和尺寸等因素。

轉換器輸出電壓的精度

大多數FPGA和DSP內核和I/O軌的直流容差依然是±5%；然而，一些內核軌及其它一些芯片電源軌的容差已經降低到±3%。對某個特定的芯片，容差范圍的低端(–5或–3%)通常是確保某些性能要求(如DSP運行速度)可達的最小電壓。該范圍的較高端可能接近于該芯片的絕對最高運行電壓。理解電源的直流容差的計算方法不僅對保證系統的性能很重要，對保證系統的可靠性也很重要。直流容差不包含由負載階躍的暫態所產生的電壓驟降。負載階躍的暫態發生在由POL轉換器供電的數字器件快速提高負載電流要求的時候。直接影響電源直流容差的因素包括參考電壓容差、反饋電阻容差以及該芯片的線調解指標和負載調解指標。

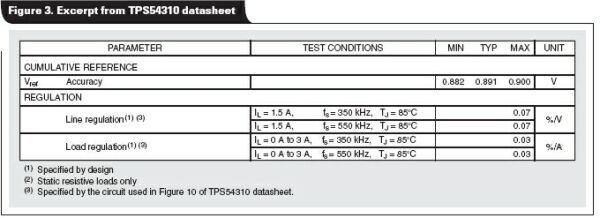

圖3給出的例子摘自TPS54310可調降壓開關轉換器的性能說明書。

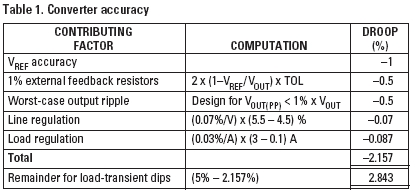

假設輸入軌為5V ±10%，直流輸出負載的范圍為100mA到3A，表1計算了1.2V ±5%的輸出電壓在負載暫態過程中可以驟降(仍在調解范圍內)的百分比。線調解指標和負載調節指標隨器件變化，甚至來自同一家電源IC制造商的器件也是如此，所以在計算中使用它們時必須小心。大多數最新的轉換器都帶有電壓前饋，幾乎消除了輸出電壓對輸入電壓的依賴并使線調解幾乎可忽略。負載調節是電源芯片的環路增益的函數；較高的環路增益有較好的負載調解能力。請注意，許多輸出電壓固定并帶有內部補償?shù)霓D(zhuǎn)換器的輸出電壓精度更高，因為輸出電壓可以通過調整內部反饋電阻進行設定。

在表1的例子中，在輸出電壓下降到–5%最低容差之前，只有1.2V的2.843%或34.1mv的空間可用于負載瞬時驟降。在轉換器做出響應之前，電源軌上的電容必須能夠提供這個負載電流，否則該電壓將降到規范以下。為處理負載暫態過程，可以把不同容量且串聯電阻低的電容和電感并聯。如何確定這個“解耦網絡”的電容容量以及它們將如何影響轉換器的響應時間，本文將在后面進行討論。

實現電源軌的受控單調上升

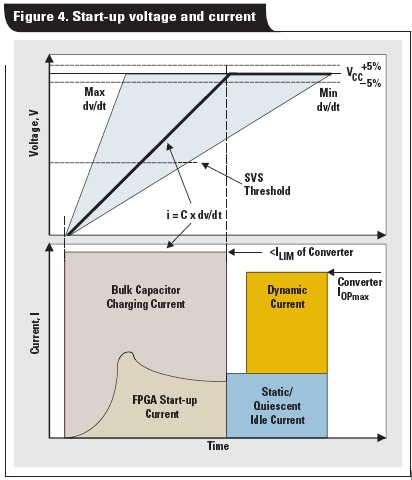

最后推薦的電源設計方案是在啟動時單調上升，在圖4的上圖所示。

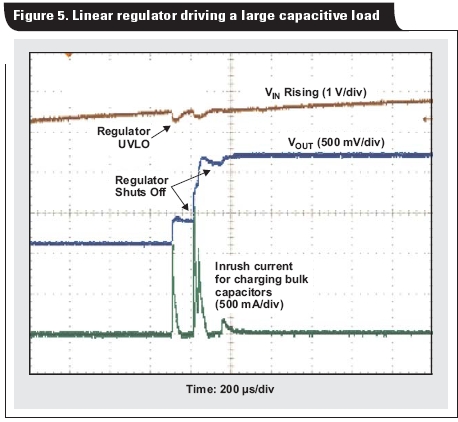

大容量電容的容量過大將迫使POL轉換器在啟動期間進入電流限制，進而可能使轉換器反復進出熱停機狀態而永遠不會達到期望的穩壓輸出。對快速啟動型線性穩壓器而言，一個很常見的啟動問題是，如果輸入電源在啟動時電壓下降，在輸入電容重新充電之前將暫時激活該穩壓器的欠壓鎖定(UVLO)。這引起該調解器重復地短時停機然后恢復，導致輸出電壓振蕩并最終鋸齒狀上升到終值電壓。圖5顯示了由一個樣板電源供電的快速啟動型線性穩壓器的例子，輸入電源的電壓下降，激活UVLO并停機，該過程重復進行，最終達到期望的穩壓輸出。

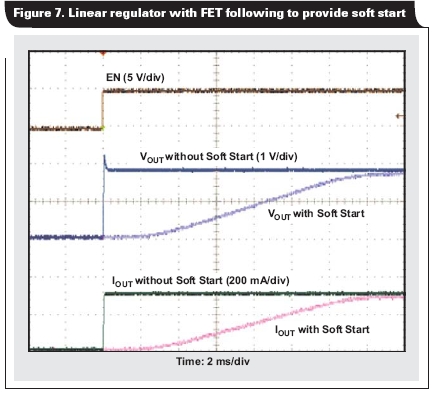

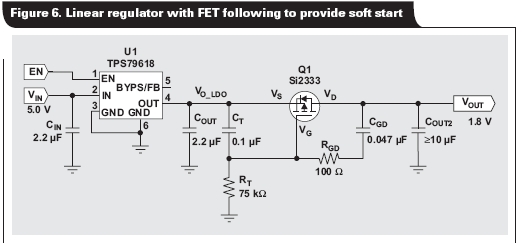

只有少數線性穩壓器帶有可以控制啟動過程的軟啟動功能。在啟動時，除非進入熱限制或輸入軌電壓被拉下來，這些穩壓器向輸出電容提供最高到其電流限定值的充電電流(如圖5所示)。不管是內部固定的還是外部可調的，所有的開關轉換器都帶有某種軟啟動。把跟在直流/直流轉換器之后的FET用作電流限制開關可以實現軟啟動。圖6和圖7顯示了此類應用的一個實例和軟啟動的結果。

線性穩壓器和開關轉換器實現軟啟動的常用方案有兩種，即參考電壓控制或電流限制控制。在這兩種方案中，都使用一個小的外部電容(在皮法到1μF的范圍)來控制軟啟動定時。電壓控制的軟啟動通常通過慢慢提升參考電壓來實現。因為反饋環迫使該轉換器提供足夠的電流使輸出電壓跟隨參考電壓，輸出電壓提升的速度(dv/dt)正比于在軟啟動期間提供參考電壓的啟動電容。設定輸出電壓的上升速度所需要的外部電容值由一個簡單的定時方程來決定。假設突入電流(inrush current)由充電大容量電容CBulk決定，突入電流將是固定的(i = CBulk ??dv/dt)，如圖4所示。讓兩個這類軟啟動共享同一個的軟啟動電容可以實現在本系列論文第一部分所討論的比率(ratiometric)排序。

當使用電流限制控制的軟啟動時，轉換器緩慢地或以步進方式把電流限制提升到最大值。此時，該轉換器看起來像一個電流源，把一個慢慢提高的電流提供給負載。由于電壓反饋環仍然試圖提供期望的輸出電壓，所以該轉換器將提供電流限制和各種熱保護所允許的最大電流。輸出電壓的提升速率(dv/dt)是輸出電壓的絕對數值(即一個1.2V軌將比3.3V軌提升的更快)、該軌上的阻性和容性裝載以及該轉換器的電流限制設定值的函數。

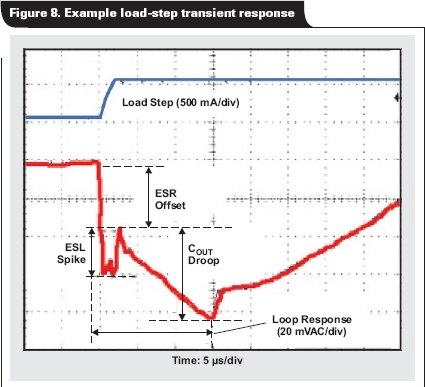

不論依賴于傳統PWM轉換器的環路帶寬還是依賴于磁滯轉換器的固定的開關時間，所有POL直流/直流轉換器都有有限的暫態響應時間。圖8顯示了低電流線性穩壓器對輸出負載電流變化(如一行引起DSP完成復雜運算的代碼)的響應。

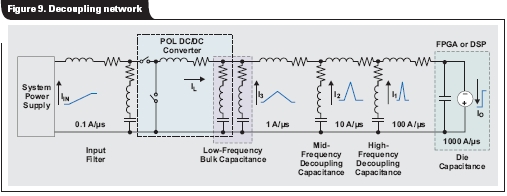

使用低ESR和低ESL(等效串聯電感)的輸出電容有助于減小暫態下垂。然而，為了幫助該轉換器應付階躍暫態，幾乎總需要在該電源軌的輸出端另外附加電容，并需要增加局部旁路電容。圖9顯示了負載階躍暫態過程的傳播和由解耦網絡產生的抑制作用。不同容量的電容抑制不同頻率的負載階躍暫態成分，以至于POL轉換器(從根本上說，其輸入電源)被迫只能小幅度支持該階躍負載的低頻成分。例如，如果FPGA或DSP產生1000 A/μs的負載階躍，由于解耦網絡對該暫態的抑制作用，該轉換器被迫只能對1A/μs的暫態做出反應。

小電容(在幾皮法到1μF的范圍)處理負載階躍的高頻成分。1到22 μF的電容處理中頻成分，從47到1000μF的低ESR大容量電容處理低頻成分。優化解耦網絡(即把所增加的電容量降到最小)的常見方法是目標阻抗方法，參考文獻4全面介紹了該方法。該方法要求設計者知道被供電器件的負載階躍暫態的最壞情況(如在0.5 μs從200mA上升到2.2A或4A/μs階躍的持續時間為10μs)并對POL轉換器的暫態響應能力有所了解。

如果POL轉換器的位置遠離被供電的數字IC和/或板布局要求電源軌使用窄的箔線和/或小的過孔連接到負載，則需要為如圖9所示的模型提供板電阻和電感的近似值。

對大多數FPGA和DSP應用來說，負載階躍暫態的最壞情況大多是未知的，因而，使用經驗法則來設計解耦網絡更為簡單一些。例如，常常根據數字IC所使用的電源引腳總數(或根據每個部分所使用的電源引腳數)按某個比例來放置各類電容(高、中、低頻)。這種解耦網絡設計方法是有效的，但趨向于過設計，沒有充分利用線性穩壓器的或開關轉換器的暫態響應能力并因加入了額外的電容而占用較大的板空間。

可以采用經驗法則相互獨立地完成解耦網絡和POL轉換器的設計。但這種方法存在一個風險，POL轉換器可能會因為解耦網絡的附加電容而變得不穩定，因而需要對該轉換器在輸出端的總電容進行補償。TI公司在power.ti.com/swift網址提供的參考文件和設計軟件可以對轉換器的設計和補償提供幫助。人為地把一個負載階躍暫態加到轉換器的輸出端并觀察因該轉換器響應該暫態而產生的輸出電壓振鈴(振蕩)是另一種確定轉換器穩定性的方式。作為一個經驗法則，如果該轉換器在進入穩態之前振蕩三次以上，則認為系統瀕臨不穩定(欠阻尼)。如果響應較慢且沒有振鈴或超調，則可認為系統是非常穩定的(過阻尼)。

PC處理器可以發生多個在1000A/μs的范圍內的負載階躍暫態，所以既需要保證POL轉換器的暫態過程短也需要較大的解耦網絡。為降低解耦網絡的成本并減小它所使用的板空間，PC母板制造商現在使用目標阻抗方法(或類似方法)來減少電容的數量和充分利用直流/直流轉換器的暫態能力。與PC處理器相比，目前單獨的FPGA和DSP應用的功率和開關速度均較低。所以，除非FPGA或DSP產生類似于PC處理器的負載階躍或解耦網絡的尺寸太大或成本太高，確定解耦網絡尺寸的經驗法則是在設計的最優度和快速上市之間進行合理的折衷。

本文小結

對于多軌應用，要在線性穩壓器和各種類型的開關轉換器之間做出合適的選擇，不僅需要綜合考慮尺寸、效率和成本，也必須考慮通電順序和啟動電流管理等問題。另外，為了在負載階躍暫態過程中保持調節，轉換器很可能需要借助于解耦電容。
