Fution系列的FPGA是世界上首個基于Flash構架的模數混合的FPGA，即在數字FPGA的基礎上加入了模擬電路部分，解決了傳統模擬電路和FPGA分離給設計帶來的諸多問題，降低了PCB板的制作難度，縮小了產品的體積。FPGA的可編程性使得系統易于升級。同時在數字系統中引入模擬電路，簡化了系統電路設計。

1 Fution FPGA介紹

Fution FPGA的主要特點主要體現在：

(1)單芯片：無需配置芯片；

(2)高安全性：晶體管受7層金屬保護，具有AES和Flash Lock加密技術；

(3)高可靠性：對高能量粒子轟擊具有免疫作用，具有很強的固件錯誤免疫功能；

(4)上電即行：上電時間非常短，一般只有幾十個微秒左右；

(5)低功耗：無論是動態功耗還是靜功耗都低于競爭對手，IGLOO最低可達5 ?滋W;

(6)低系統成本：無需配置芯片，小功率電源芯片，無需加密芯片，PCB面積更小。

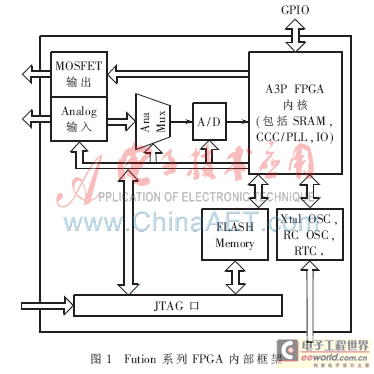

Fusion系列FPGA內部框架如圖1所示。

2 片上系統的實現原理

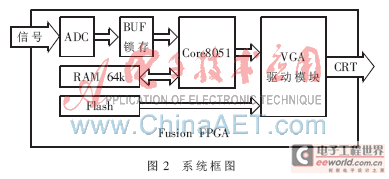

具體片上系統框圖如圖2所示。經過心電信號采集傳感器采集的心電信號接入12位ADC，ADC將心電模擬信號轉換成數字信號被BUF鎖存，然后送給Core8051供其采集處理。Core8051中設計算法，將ADC傳來的數據轉換成VGA可以顯示的數據，然后送給VGA驅動模塊。

2.1 ADC模塊設計

Fution FPGA內含采樣精度和轉換時間可以靈活配置的AD轉換器，為靈活的AD轉換方案提供了可能性。作為一種逐次逼近型ADC，這種轉換器具有高達600 Ks/s采樣率，器件內部具有2.56 V的參考源，誤差在12位模式下為±6 LSB，具有自動校準功能。

利用FPGA內部邏輯單元對ADC進行配置：設置ADC精度為12位，參考電壓采用幅值為2.56 V精度為1%片內電壓源供電，同時FPGA內部的ADC具有Prescaler（預處理器），所以可以靈活地設置采樣電壓的范圍，更進一步保證了AD轉換的精確度。ADC初始化工作過程如下：

(1)等待ADCRESET管腳釋放無效；

(2)ADCRESET管腳釋放無效后，ADC上電自校準；

(3)上電校準后（CALIBRATE=1）,對ACM 進行配置；

(4)配置完成后，通過ADC_START來使ADC工作。

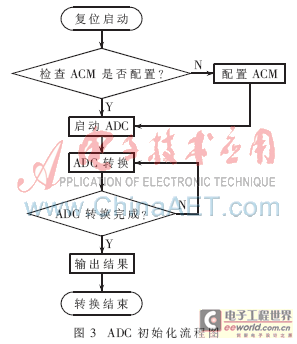

FPGA內部邏輯單元進行ADC的配置和初始化工作，從而控制ADC采樣，具體過程如圖3所示。

function ImgZoom(Id)//重新設置圖片大小 防止撐破表格 { var w = $(Id).width; var m = 650; if(w

2.2 控制核心Core8051模塊設計

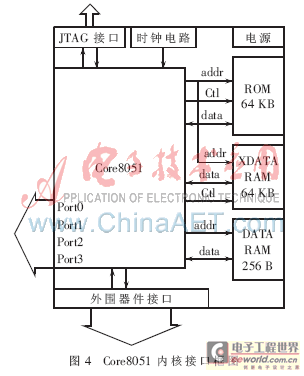

FPGA內部可以嵌入高速的Core8051處理器內核，它是整個系統的核心，負責有序地調用其余各功能模塊，同時又兼有數據處理任務，負責將ADC傳來的數據轉換成VGA可以顯示的數據。Core8051的硬件配置非常靈活，時鐘速度可以達到33 MHz，ROM的大小可以根據需要靈活地設置，該設計配置為64 KB。片內DATA RAM僅需256 B即可完成驅動VGA的功能，也可以擴展外部64 KB RAM，從而完成更強大的軟件功能。系統中設置單片機的片內DATA RAM為256 B，并通過系統總線擴展了外部64 KB的SRAM，系統框圖如圖4所示。

2.3 彩色顯示驅動模塊

比較成熟的TFT_LCD顯示驅動的開發大多數基于ARM[2-3]、DSP[4]的平臺。然而本系統使用的處理器是Coer8051，所以沒有辦法移植原有的驅動模塊。又因?yàn)閳D像數據比較大，對處理器運算能力的要求比較高，所以結合Core8051和FPGA的特點重新設計了一種算法，降低需要處理的數據量，從而在Core8051的能力范圍內來完成心電圖像信息的顯示。

為了顯示一幅完整的圖像，按照液晶掃描的時鐘順序?qū)⑹孪葴?zhǔn)備好的一幀圖像數據逐次地輸入到數據端口，從而完成一幀圖像的顯示。由于要顯示的圖像只有心電信號是動態變化的，而其他的都是相對靜止不動的，也就是每一次掃描時數據信息是不變化的，整幅的圖像被分成動態的（心電圖像）和靜態的（背景、標度）兩部分。動態的由Core8051產生，并在特定時刻輸入到TFT_LCD；靜態的圖像信息事先存儲到FPGA中的存儲器中，每掃描一次都按照特定的順序輸入到LCD。通過這種方法，Core805就只需處理心電信號的信息，從而大大地減少了圖像數據的處理量，并完成圖像的顯示。該模塊的設計完成了低端處理器很難完成的實時彩色界面的驅動，即僅使用帶有256 B RAM的Core8051就可以顯示256色界面。

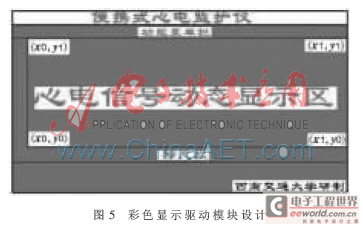

根據上述設想，可將液晶屏分成動態部分和靜態部分，如圖5所示。

圖5中除了“心電信號動態顯示區”中顯示出動態的心電圖像，其他部分包括“動態顯示區”中的背景圖像信息全部事先存儲在FPGA內部的Flash存儲器中。

動態顯示區可以用兩組數據來標注，設為：x0，y0，x1，y1，則這個動態顯示區每個定點的坐標就可以表示為（x0，y0）(x0，y1)(x1，y0)(x1，y1)。如圖5所示， 橫坐標表示時間t/s，縱坐標表示心電信號的幅值大小U/v，（x0，y0）處為（0，0）坐標點。在Core8051的基礎上設計編碼算法，對采集到的心電信號進行編碼，然后將心電信號轉換成顯示屏的坐標信號，然后根據坐標信號計算出心電圖像的數據，并在掃描時鐘的控制下逐次將數據按照順序輸入到LCD中， 這樣即可實現動態的心電圖像的顯示。 function ImgZoom(Id)//重新設置圖片大小 防止撐破表格 { var w = $(Id).width; var m = 650; if(w

心電信號動態顯示區的設計采用了3種方法，分別為：

(1)移位寄存器法。在FPGA內部構建一個240位移位寄存器作為心電圖像的緩存，Core8051實時地采集數據然后發送到移位寄存器內部，同時CRT驅動模塊按照自己的時序來不斷地掃描移位寄存器，從而顯示出心電圖像。這種方法的缺點是動態曲線顯示的連續性不好。

(2)雙RAM緩存法[5]。利用Core8051外部擴展的64 KB

RAM作為心電波形信號的緩存，同時在CRT驅動模塊中再設計一個心電波形顯示緩存，這樣Core8051就可以先采集心電信號存儲在外部擴展的64 KB RAM中，達到某一數量后，連續地發送給CRT驅動模塊中的緩存，從而顯示出動態的心電信號圖像。該設計的一個最大優點是圖像顯示連續（沒有拋棄任何時刻的心電數據），同時又可以根據需要選擇觀察采集到的任何時刻的心電波形。但由于要采集一定數量的心電波形數據，因此心電波形的顯示會有一定時間的延時。

(3)單RAM緩存法。在Core8051沒有擴展外部64 KB RAM的前提下設計的，利用一個雙端口的RAM作為動態顯示區的圖像緩存，Core8051通過其中的一個寫端口向圖像緩存中寫入數據，VGA控制器通過另外一個端口從圖像緩存中讀出數據，兩者互不影響。同時設計算法使雙端口RAM具有位讀寫能力，即利用Core8051來靈活地讀寫雙端口RAM中的任何一位,這樣對圖像數據的處理就非常靈活了。這種設計的最大優點是如方法(1)一樣可以實時地顯示。

本文結合(2)、(3)兩種方法進行系統的設計，彌補了各種方案的缺點，實現了動態、實時顯示的功能，使得片上系統的功能變得完善。這種設計結合了FPGA的可編程性成功解決了低端8位處理器無法驅動彩色TFT_LCD動態、實時顯示的問題。在此基礎上，還可以利用FPGA和Core8051的資源開發其他的功能模塊，例如與PC機的通信、SD卡大量心電數據存儲、心電分析與報警等。

3 系統測試及結果

心電信號能力集中在中低頻段，隨著頻率的升高，響應的能量也逐漸降低[6]。利用信號發生器產生不同頻率和幅值的正弦信號來模擬心電信號，并將其加到心電信號輸入端口，可以看到CRT顯示器上顯示出和輸入信號完全一致的正弦波形，沒有任何失真。

Fution模數混合信號芯片的誕生給小型化、便攜式片上系統的設計帶來了可能,本文通過對FPGA各種資源的綜合應用完成了一種心電監護儀的片上系統的設計，通過實際的測試驗證了它的準確性。系統的所有功能都是在FPGA上完成的，所以它的單芯片性和FPGA可編程性，給產品的升級帶來了極大的便利。
