MSK 信號可以寫成：

?

　　式中，Tb 為碼元周期，θk 是第k 個碼元的相位常數，取值為nπ， Pk 為二進制雙極性碼元，取值為 1，所以MSK 信號相位分段線性變化，每個碼元周期內相對前*元載波相位上升或下降π/2

　　根據三角函數展開，設θk 起始參考值為0，得：

?

　　又根據Ik= 1, Qk= 1, 令f L= f c-14Tb, f H=f c+14Tb,MSK 信號經過平方環可得：

?

　　可知，MSK 信號經過平方運算后，含有2f L 和2fH兩個離散頻率分量，反映在FFT幅度譜上，在這2 個頻點上存在2 個明顯的譜峰，2 個譜峰的距離為1 個碼元速率，并且距離2 倍載頻處均為碼元速率的一半。這些特征是此頻段內其他信號不具備的，可以根據這些特征對MSK 進行有效的識別。因此，將經過正交下變頻的信號進行平方運算，確定信號出現后對其平方的結果進行FFT處理計算幅度譜，再對譜峰點進行分析即可完成MSK 信號的識別。

　　2 算法的FPGA 實現

　　2.1 算法實現

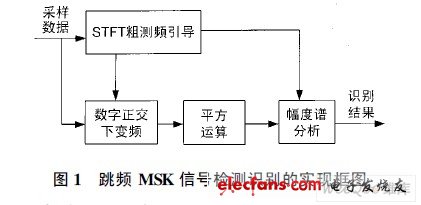

　　跳頻MSK 信號檢測識別的實現框圖如圖1 所示，采用FPGA 實現，包括短時傅里葉變換(STFT) 粗測頻引導、數字正交下變頻、平方運算和幅度譜分析等主要模塊。STFT 粗測頻引導在寬帶條件下進行實時的信號檢測和頻率粗測，測量的結果引導數字正交下變頻模塊，對信號進行變頻、濾波和抽取，得到低采樣速率的零中頻數據，平方運算模塊對零中頻數據進行平方處理，在確定存在信號后，對平方運算模塊的輸出進行FFT運算得到信號的幅度譜，通過幅度譜分析模塊得到最終的識別結果。

?

　　2.2 高速STFT 實現

　　為了覆蓋整個跳頻帶寬，中頻信號的采樣率設為700MHz， 而FPGA 無法直接處理這樣高速率的數據，因此需要采用多路并行處理，即將中頻采樣信號分成4 路，每路175 MHz， 這使得在FPGA 中運算成為可能。相應的FFT運算也需要多個運算模塊并行處理，這樣的代價便是增加了硬件資源消耗。數據接收及FFT處理的實現框圖如圖2 所示。

?

　　要實現50%的數據重疊處理，需要2 個圖2 所示的模塊，這樣粗測頻引導模塊就需要8 個1 024 點FFT運算單元，在FPGA 中使用FFT的IP 核實現。

　　完成FFT處理后需要進行幅度譜計算和譜峰提取，通過對譜峰的能量檢測進行是否存在信號的判斷，并根據譜峰位置得到粗測頻結果，以此引導正交下變頻模塊。
