從今年開始，計算機協會（ACM）第20屆FPGA國際研討會將舉辦未來研討：FPGA在20年后會是什么樣。來自供應商、用戶和學術團體的各界專家將參加這一活動，盡可能對未來做出確定性的最終預言。

　　通過總結最佳工程，七名演講人將回顧可編程器件過去20年的歷史，總結出趨勢線，在此基礎上，進行推演。專家們將從三個主要領域?yàn)镕PGA未來勾畫出草圖：工藝技術、體系結構，以及用于對器件編程的隱喻和工具。

　　工藝技術

　　微電子技術過去二十年的發展將勾畫出FPGA的未來。演講人普遍認為，到2032年，推動這種發展的主要因素毫無疑問仍然是CMOS的尺度演進。

　　Xilinx CTO兼資深副總裁Ivo Bolsens認為：“硅片的發展仍將持續25年或者30年。在2030之前，我認為這一領域不會有新材料出現?！?/p>

　　Altera CTO兼研發資深副總裁Misha Burich提出了研討話題，他有相似的觀點，從量子晶體管到DNA，羅列了很多吸引人的技術，但是，他沒有打算進行深入的討論。他繼續發表言論，認為Altera的工藝發展將持續到2026年以后。Burich評論說：“自此之后，仍然可以使用摩爾定律作為標準?！?/p>

　　那么，摩爾定律底揭示了什么呢？Burich認為：“在2032年，我們會推出1.8-nm工藝，具有3-nm特征尺寸和metal-1間距。這意味著，我們可以在一個管芯上實現8千8百70億個晶體管?！盉urich預計，這類FPGA要比今天的器件吞吐量高出250倍。但是，CTO提醒說，對于硅片，3 nm只有13個原子間隔。即使采用了原子級工藝控制技術，與目前很多電路設計的容限相比，簡單的量化舉例，一個12個原子長的溝道和一個14個原子長的溝道，在晶體管上都會有很大的變化。雖然更小的晶體管速度會更快，但是互聯會非常慢，需要重新審視電路拓?fù)涞膫鹘y(tǒng)觀點，實際上，這需要突破基于單元的設計方法。

　　倫敦皇家學院電氣和電子工程系主任Peter Cheung在這一問題上闡述了一些面臨的實際困境。Cheung預言說：“如果您想在2032年設計一款每個晶體管都能夠正常工作的芯片，那么，您的產出是零。實際上，工藝變化會使得每一個芯片在物理上都是獨一無二的。而且，在制造結束時，這種差別仍然會存在?！?/p>

　　Cheung提醒說：“這就帶來了問題。我們已經知道，隨著時間的推移，很多機制，包括，缺陷電荷、熱載流子效應、阻抗提高以及離子擴散等，會明顯的劣化電路。這些效應目前對于芯片的工作影響是不明顯的，但是，在20年內會變得越來越明顯?！?/p>

　　在某種程度上，Cheung認為這是可編程邏輯的一種機遇。他建議，可編程器件不僅僅是實現系統的一種方法，在2032年，每一個系統級器件都是可編程的：在運行時，芯片會將其仍然在運轉的資源配置到工作系統中。Cheung評論說：“有鑒于此，我們認為可重新配置能力會有新機遇。它們包括器件專用微調功能；自測試、特性測試和診斷；失效預測；進行重新配置，從失效中恢復；避免最差情況下的設計；以及隨時間變化的損耗均衡等，這都延長了芯片的使用壽命?！?/p>

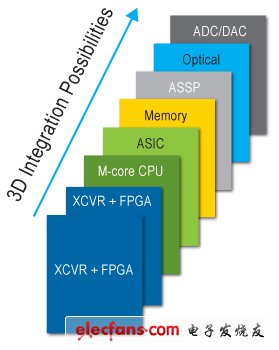

　　有幾個演講人還介紹了其他的關鍵工藝尺度問題：片外I/O帶寬并沒有隨著芯片內部性能的提高而增強。Bolsens認為：“3D的應用會在一定程度上解決互聯帶寬問題。但是，3D自己也會帶來新問題。我們會看到，2.5D越來越復雜，包括無源和內插存儲器等，實際上，快速2.5D并不會很快消失。全3D仍然還需要十幾年的時間才能成熟。”

　　而更保守的Burich警告說，除了技術問題，3D還面臨很多的業務關系問題。他警告說：“可能需要十幾年的時間才能解決這些問題?！?/p>

　　體系結構

　　多年以來，工藝技術和應用需求推動了FPGA體系結構實質性的變化。以前，工藝還只是專注于小晶體管的數量，應用則專注于膠合邏輯，F(xiàn)PGA大會在異構器件是否優于同構邏輯單元方面展開了激烈的爭論。今天，這方面的爭論看起來結束了，但是，演講人指出，實際并非如此。

　　Burich指出：“今天，F(xiàn)PGA內部只有40%是邏輯架構。”他解釋說，管芯的其他部分包括RAM、算術硬件、I/O、高速晶體管、協議引擎，有時候還有CPU內核和總線，以及一些支持電路等。Burich聲稱：“到2032年，所有的芯片都是異構的?！睂?shí)際上，他認為，大規模IC體系結構是趨同的。最終，所有的看起來都是專用芯片系統（SoC），而有些芯片能夠部分重新配置，具有實質性的不同。

　　異構體系結構雖然很成功，但是有一個值得注意的例外。Bob Blainey是IBM匯編和下一代系統軟件特聘研究員，發表言論認為，他的世界是服務器計算，而不是硅片。他描述了未來，大部分服務器都內置在垂直3D IC管芯堆疊中，服務器本身只是堆疊的一個管芯，也會包括本地存儲器、互聯和規模很大的同構FPGA。

　　Blainey解釋說，這類FPGA將成為服務器的虛擬資源：一種受保護的虛擬架構，在這種架構上，系統軟件可以動態建立可共享的加速器。這類器件實際上匯集了大量可動態重新配置的邏輯門，由基于硬件的系統管理程序進行管理，對邏輯門的建立、拆除、共享和安全進行控制。

　　這兩類完全不同的體系結構之間也有其微妙之處。總體上，考慮SoC替代的設計人員，例如，移動設備和嵌入式計算領域的設計人員，傾向于認為未來的FPGA是關鍵位置具有邏輯架構的ASSP。認為在FPGA架構中直接實現軟件的設計人員傾向于未來是同構架構，具有很大的I/O帶寬。正如FPGA大會將要發表的論文所述，還有一些團隊嘗試怎樣實現硬核IP資源，例如，在可綜合處理陣列中實現存儲器模塊和DSP流水線，在軟件用戶中實現異構價值。
