設計摘要：

　　空間飛行 器的電子系 統設計面 臨著一些 問題。首先 ，太空飛行器執行任 務時會經歷復 雜的空間環 境，包括 溫度數百度 的巨變， 很強的電磁 干擾和宇 宙高能粒子輻射 等。這對可 靠性提出 了很高的要 求。第二 ，深空探測 的航天器 的目標離地通常 較遠，飛行 時間越來 越長，甚至 長達數年 。迫切需要 航天器的 硬件系統能夠升級更新，實現功能擴展。第三，空間電子系統本身復雜 度越來越高，當 系統出現故障時，需要進行自主修復功能。

　　我們計劃采用 Xilinx 的 Virtex FPGA 實現一個能解決以 上問題的空間電子系 統。利用 部分可重配 置特性實 現系統的遠 程更新， 并利用可重 構計算加 上加速 航天器姿 態確定，姿 態軌道控 制等算法的 運算。當 系統受到高 能粒子轟 擊，發生單粒子事件翻轉故障時，利用 FPGA 的配置回讀特性實現故 障檢測與自我修復。

　　系統原理及技術特點

　　2.1 系統原理

　　在本項目中，我 們以空間飛行器導航、制導與控制（GNC）系統 為具體實現對象，來設計 可自修復空 間電子系 統。導航、 制導與控 制系統在飛 行器中的 作用和工作原理如下圖所示。

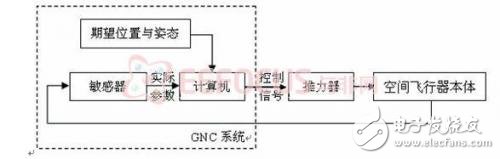

　　圖表 1 導航制導與控制系統工作原理

　　首先，空間飛行器的 GNC 系統從地面站或?qū)Ш剿惴ǖ玫綀?zhí) 行本次任務的期望位置與姿態信息。接著，GNC 系統通過飛行器上轉載的敏感 元件獲得飛行器本體目前真 實的軌道位 置與姿態 信息。敏感 元件包括 陀螺、加速 度計、星 敏感器、紅外地平敏感 區等。這些信號 經過 AD 采用數字化、數字濾波、信號調理等處理后，經 過制導和控 制算法解 算，得到飛 行器推力 器控制信號 。由控制 信號驅動推力器 的開關為飛 行器的航 行或姿態調 整提供合 適的力或力 矩。當這 些力和力矩作用 于空間飛行 器本體上 時，其軌道 位置和姿 態會發生改 變。而位 置和姿態的改變 立即被敏感 元件測量 到，從形成 一個閉環 的控制系統 ，到 達期望的控制結果。

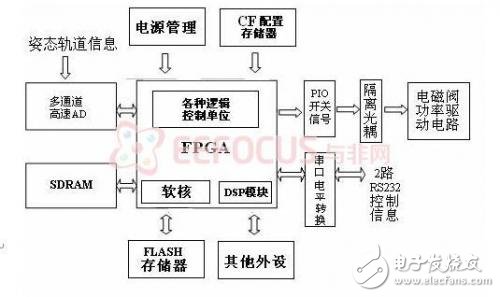

　　圖表 2 GNC 系統硬件實現組件框圖

　　2.2 可重構加速計算

　　在空間飛 行器不同的 時間階段 要執行不 同的任務算 法。比如 ，當飛行器 剛剛到達預定 軌道時，首 先要執行 姿態確定任 務，主要 算法有擴展 卡爾曼濾 波算法等。之后 要進行姿態 調整控制 ，執行姿態 控制算法 。再運行軌 道導航制 導算法等等。可以看出在不 同的任務階段，執行的算 法是不同的。對此，我們在 FPGA內部規劃了 2 塊獨立的部分可重配置區域，在不同的任務階段， 對其配置合適的算法硬件加速模塊，從而大大提供系統的運 算性能。由于部分重配置時，F(xiàn)PGA的其他區域 任然正常的 工作運行 ，從而可以 在不同任 務階段平滑 的切換硬 件算法模塊，而不會對整個系統的運行造成中斷。FPGA 內部規劃架構圖如 下。

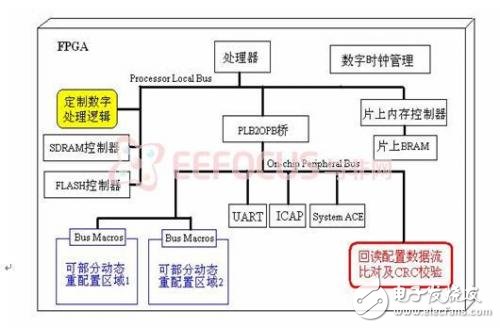

　　圖表 3 FPGA 片上系統組件架構圖

　　部分重配置設計流程

　　第一步：用 HDL 描述設計并綜合計可以用 VHDL 或 Verilog 語言描述，任何一種 ISE 支持的 綜合工具都可 以用來綜 合。在綜合 時，必須 把其設置為 在不同的 設計層次間 沒有優化 。另外 應該禁止 I/O 插入以防止 I/O buffers 插入到低層模塊中。每個 部分重配置區域的模塊都必須分別綜合。

　　第二步：設置設計的約束

　　為布局布線設置約束。除了時序約束外（ PERIOD，etc）還必須設置 AREAGROUP， AREA GROUP RANGE， MODE 和 LOC 約束。

　　第三步：實現非部分重配置區域的設計

　　第四步：時序/布局分析

　　第五步：實現基礎設計

　　第六步：實現各個重配置模塊

　　第七步：融合頂層，基礎及部分配置模塊設計，并生成最 終的配置 bit 文件在兩個部 分重配置區 域中，我 們將在不 同的任務階 段根據其 算法特點配 置不同的算法 硬件加速模 塊。在航 天器姿態軌 道控制系 統中要實現 對系統參 數的估計，最常用的技術 就是基于擴展卡爾曼濾波（EKF）技術的姿態確定算法。該方法 除了可以 估計航天器 的姿態參 數外，還可 以估計矢 量觀測中的 一些不確 定性參 數。因此，該方法能夠獲得很高的姿態確定精 度。

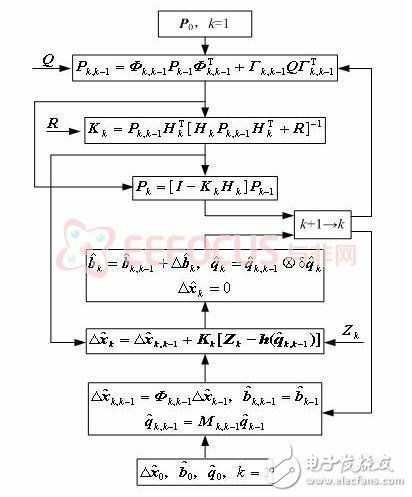

　　圖表 4 卡爾曼濾波算法流程

　　其中，姿態四元 數q=［q13 q4］T=［q1 q2 q3 q4］，其 中q13 為矢量部分，q4 為標 量部分。u（t）為三個陀螺的測量輸出值 ，ω（t）為沿三個陀螺輸入軸的真實姿態角 速率，b（t）為三個 陀螺的常值漂移，d（t）為三個陀螺的相關漂移，n1 為三個陀螺 的測量白噪聲，且n1 的三個分量服從N（0，σgi ），（i=x，y，z）。我 們將把此算法用HDL語言編制 成硬件并行 執行模塊。當航 天器當前任 務階段需要執 行此算法時，將其加載入部分重構模塊。為此，我 們將在航天 器姿態確 定任務階 段時，在其 中一個可 重配置區域 載入其算法硬件加速模塊。其工作流程圖如下：

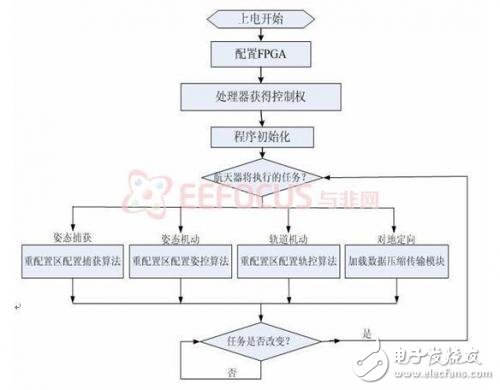

　　圖表 5 算法部分重配置工作流程圖

　　2.3 硬件故障檢測與修復

　　在太空中 惡劣的環境 下，電子 系統在高 能帶電粒子 的轟擊下 很能會發生 狀態翻轉，導 致功能出錯 ，甚至發 生致命的控 制錯誤。 為此，我們 設計模塊 來回讀 FPGA 中的配置數據 并進行 CRC 校驗，發現數據錯誤后重新配置出錯區域 ，及 時修復系統。

　　Virtex 系列 FPGA 系列包含了一個叫做回讀的特性。它最 初是設計來方便芯 片生產時的測試。它提供了一種非侵入式的 讀取 FPGA 中的每 個鎖存器和配置 存儲器狀態的方法。要利用這個特性，需要在 設計中例化回讀組件。這個功能實在后臺運行的，不會影響 FPGA 的運行性能。FPGA 的設計可以 全速運行而同時運行回讀功能。

　　在所有的讀出的比特之上會產生一個 CRC 校驗和，并把這個 校驗和插入到回讀序列流 的末尾。這 個校驗和 通過和當前 配置下期 望的校驗和 比對。如 果不匹配，一個 SEU 很可能就發生了。

　　我們將設計控制邏輯來運行和獲取回讀。 這個過程需要執行下面的步驟：

　　1，開始回讀：把 RT 置高并保持住直 到回讀結束。

　　2，從回讀的開始到結束都不能打斷 CLOCK。CLOCK 信號必須 在 1Mhz

　　和 2Mhz 之間。

　　3，把回讀數據輸入一個 6 位的解碼器，以便 尋找數據頭《111110》。

　　4，當字頭被找到時，開始計數時鐘周期，當達到前面表 格所示的計數值時，

　　接下來就是一個 0，接著就是 11bit 的 CRC。

　　5，把這個 CRC 與期望的 CRC 比對。

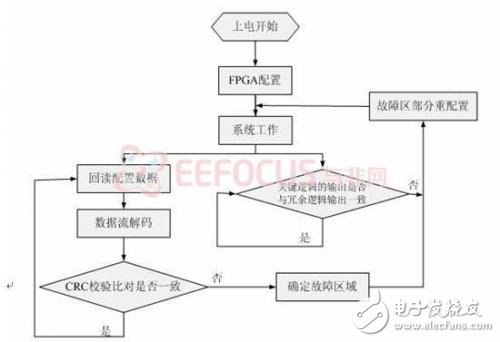

　　圖表 6 故障檢測與修復流程圖
