當ISE調用ModelSim進行仿真的時候，如果在FPGA設計中使用了Xilinx提供的的IP core或者其他的原語語句，ModelSim不添加Xilinx相應的庫文件的話，是無法仿真的。

或許是兼容性問題吧，安裝完成后用ISE10.1自帶的仿真器竟然無法使用，提示說是a lite version simulator。起初認為是安裝的了webpack版本的緣故，所以嘗試重新安裝，用一個foundation的版本的ID安裝，可是還是同樣的問題。

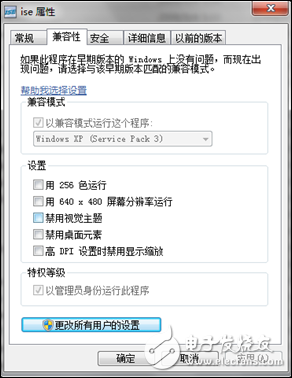

為了防止出現以為兼容性的問題而發生運行錯誤，xilinx/10.1/ise/bin/nt/ise.exe xilinx/10.1/EDK/bin/nt/xps.exe等主要的程序都設置成兼容模式。見圖1.

?

現在ISE自帶的仿真不能用了，那就用第三方提供的仿真軟件做代替，我選擇了ModelSim se 6.5。不過在使用Modelsim之前需要用ModelSim編譯Xilinx的庫并且在ModelSim的系統環境中指定編譯好的庫的路徑。以前的做法是直接用ModelSim自帶的命令手動編譯和添加Xilinx的庫。請見參考1。不過遺憾的事情手動編譯Xilinxcorelibs的時候老是出錯，個人猜測是編譯的文件順序有問題，導致在編譯一個文件的時候出現無法找到另一個庫。

現在推薦使用Xilinx自帶的庫編譯工具，用于自動調動ModelSim編譯和添加Xilinx的庫，省事多了，盡管有很多warnning，但是沒有錯誤。

為了圖省事我直接用了默認的配置。具體流程如下：

1. 安裝ISE10.1 IP補丁包（可選）

下載路徑為：

注：提這一步的原因是：如果你在設計的時候使用了最近的IPcore，但是ModelSim沒有在XilinxCoreLibs下面找到對應的庫，這樣就無法進行仿真了。為了將來不必要的麻煩，建議先安裝IP補丁包。

2.兼容模式設置

首先為了防止兼容性的問題，首先要做的就是設置兼容屬性。先找到compxlibgui.exe文件，具體路徑Xilinx/10.1/ISE/bin/nt/compxlibgui.exe.

右鍵選中該可執行文件，然后選中兼容模式為Windows XP service pack 3（因為ISE10.1在Win XP sp3下使用正常）。確定之后，運行該可執行文件。

3.修改ModelSim.ini文件屬性：修改為可讀

具體路徑modeltech_6.5/modelSim.ini，右鍵選中文件，去掉只讀屬性。

注：因為在下面的步驟中需要修改該文件，以指定編譯的庫。

3.運行compxlibgui.exe

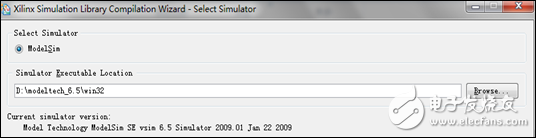

進入Xilinx Simulation Library Compilation Wizard，見圖2. 指定ModelSim可執行文件的路徑。
注：ModelSim 版本的要求是：SE/PE 6.3C 或者更高版本

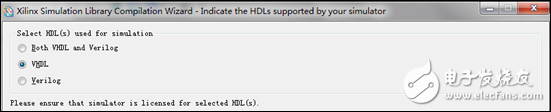

選擇你需要編譯的語言，我用VHDL，所以我只選中了VHDL。

圖3. HDL 語言選擇

后面三步我都是默認選擇（Select device Familes 和Select libraries for functional Simulator，以及預編譯的庫的路徑）

注：有興趣的人可以看一下，在編譯的時候用到了哪些命令和參數以及相關的文件的讀寫。

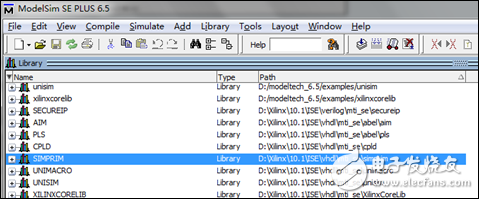

4打開ModelSim查看庫

將modeltech_6.5/modelsim.ini修改為只讀的，否則modelSim會有一個警告提示。

現在就可以通過ISE直接調用ModelSim仿真了。
