在進入到這種混搭 ARM/FPGA 的開發板的世界之前，很多人都是從純粹的 FPGA 開發板玩起，因此也讓我們看看如何僅透過可程序邏輯(Programmable Logic, PL) 來對 Zybo board 上面的 LED 進行閃爍控制。

本文將采用業界比較常用的 Verilog 進行示范。

開發目標
我們要透過純粹的可程序邏輯(Programmable Logic, PL) 去控制 LED，也就是說，我們只寫硬件描述語言 Verilog 來控制 Zybo board 上面的 LED，讓他依照我們?cè)O(shè)定的頻率進行閃爍/亮滅。

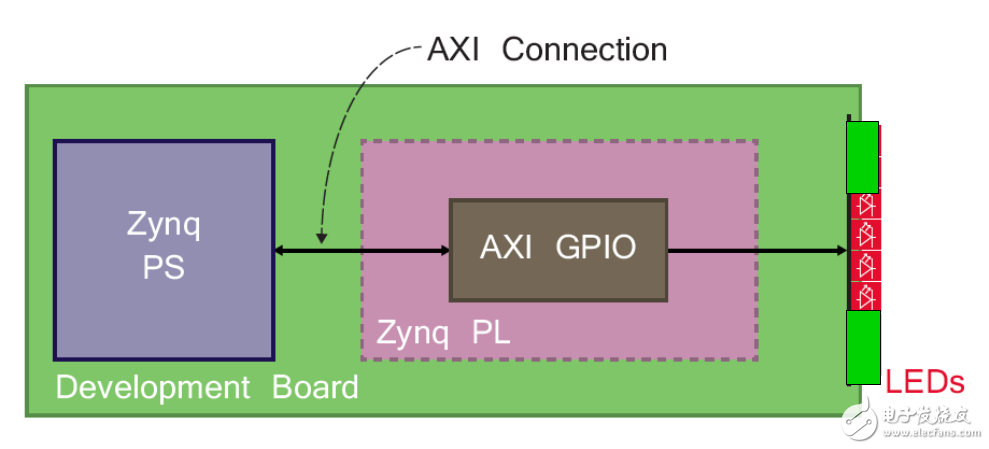

根據 ZYBO FPGA Board Reference Manual 上面的信息，我們想要控制的這四個在板子上的 LED 都是位于可程序邏輯區(Programmable Logic, PL)可以碰觸到的地方，如果你想要透過 Zynq 去對這些 LED 進行控制，你就會需要透過 AXI GPIO 的幫助，就像這樣:

關于如何在 Zynq 下面控制這幾個 LED，這部份我們將下一篇文章再來提及。

建立我們的項目

我們首先當然是建立我們的項目了，在進行這一步前，請先確定你有按照 讓 Vivado 有 Zybo Board 的配置文件 一文所說，將 Zybo board 的設計導入。

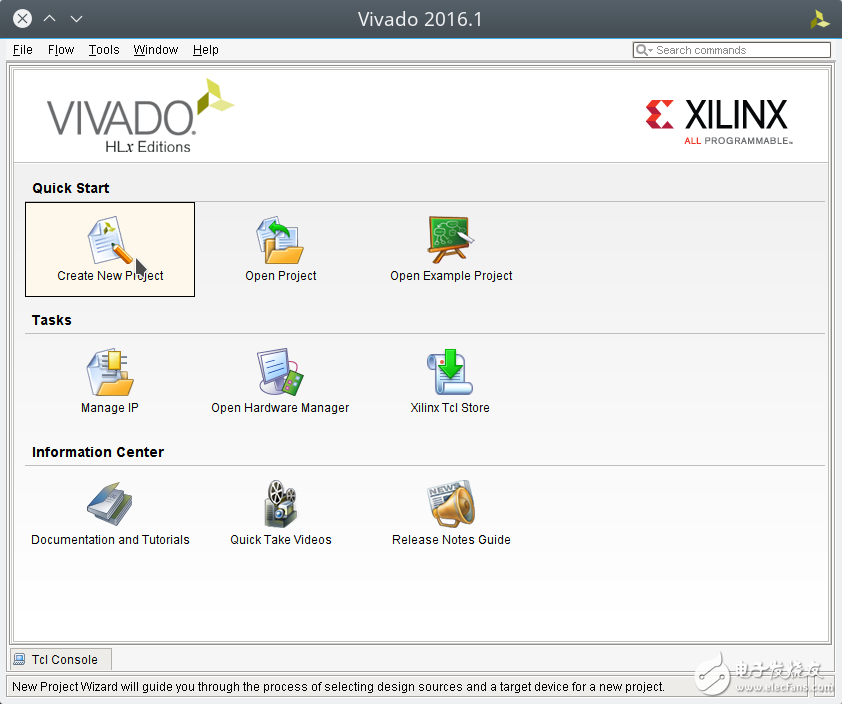

啟動了 Vivado 后，點選 Create Project 。

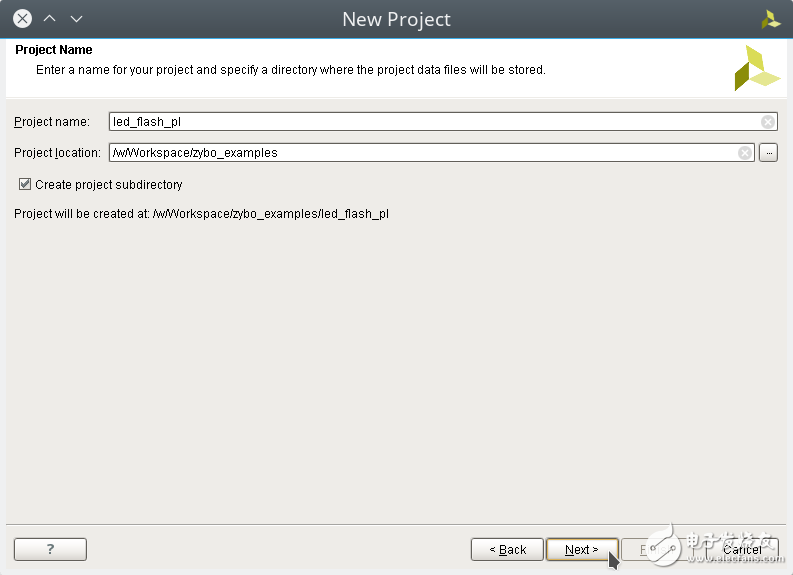

接下來指定好你的項目名稱與路徑

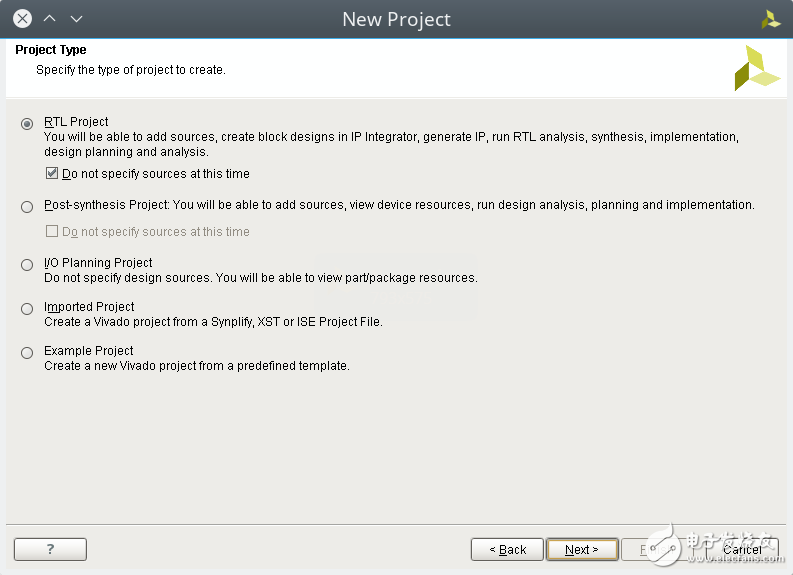

選擇 RTL Project

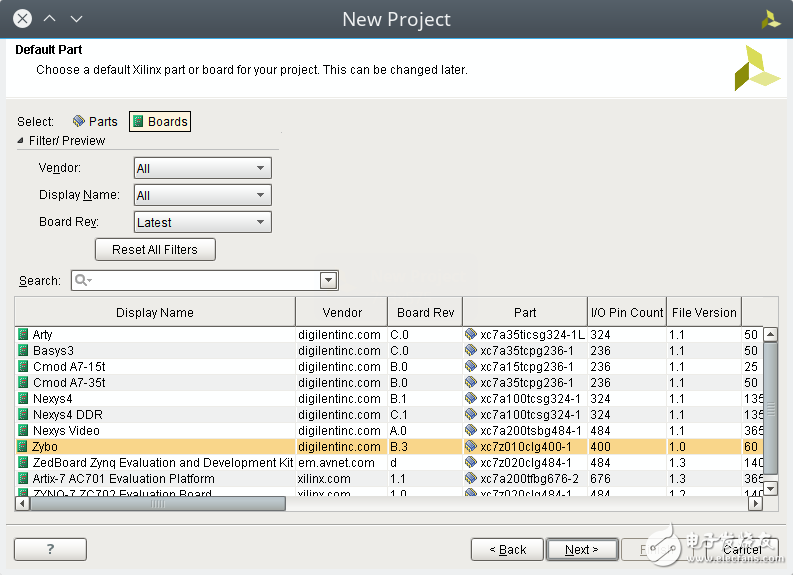

在開發板選項中，選擇 Zybo Board

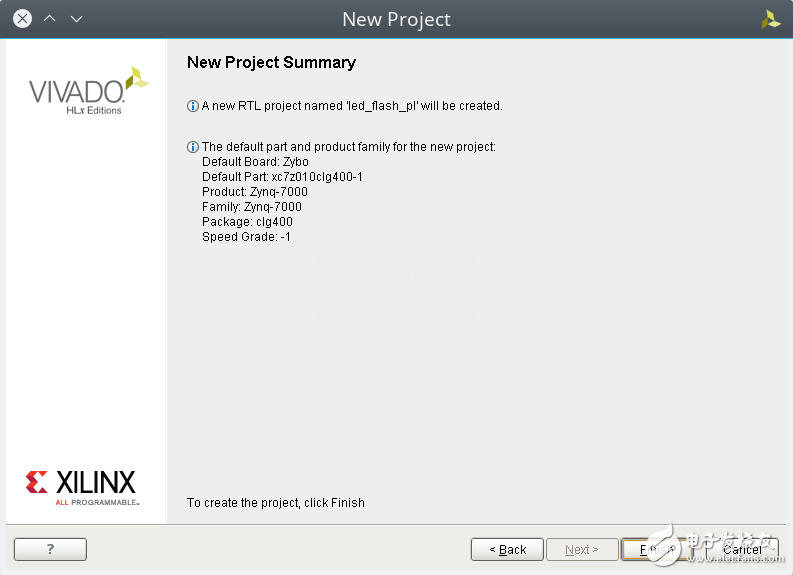

完成項目建立

撰寫程序

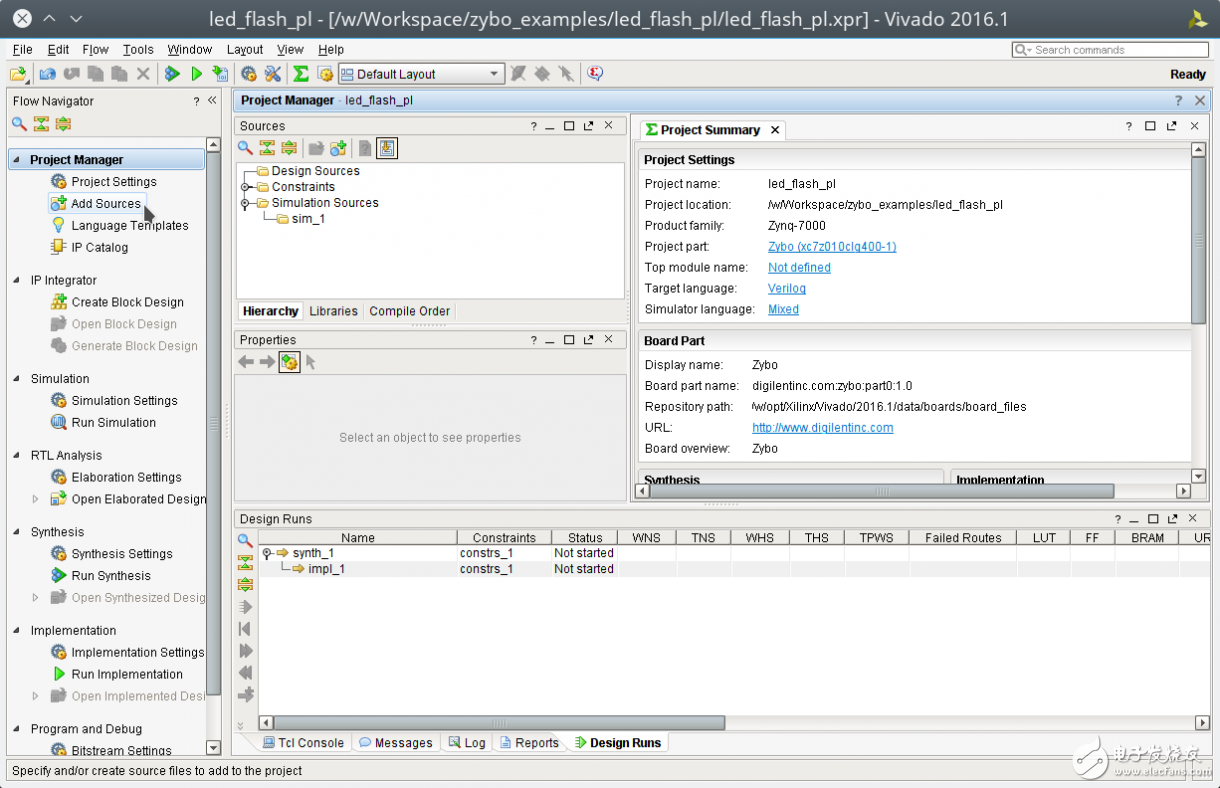

在項目建立完后，接下來就是添加并撰寫我們的 Verilog 程序，點選 Project Manager -> Add sources 來增加檔案

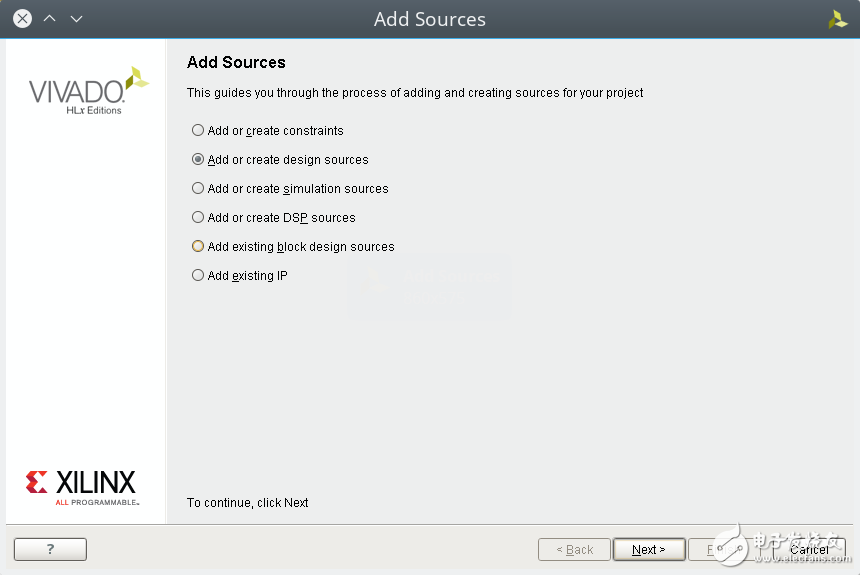

由于我們要增加的是可程序邏輯的設計檔，因此選擇 Add or create design sources

選擇 Create File 去建立 top.v 這個檔案，這也同時是我們的主程序

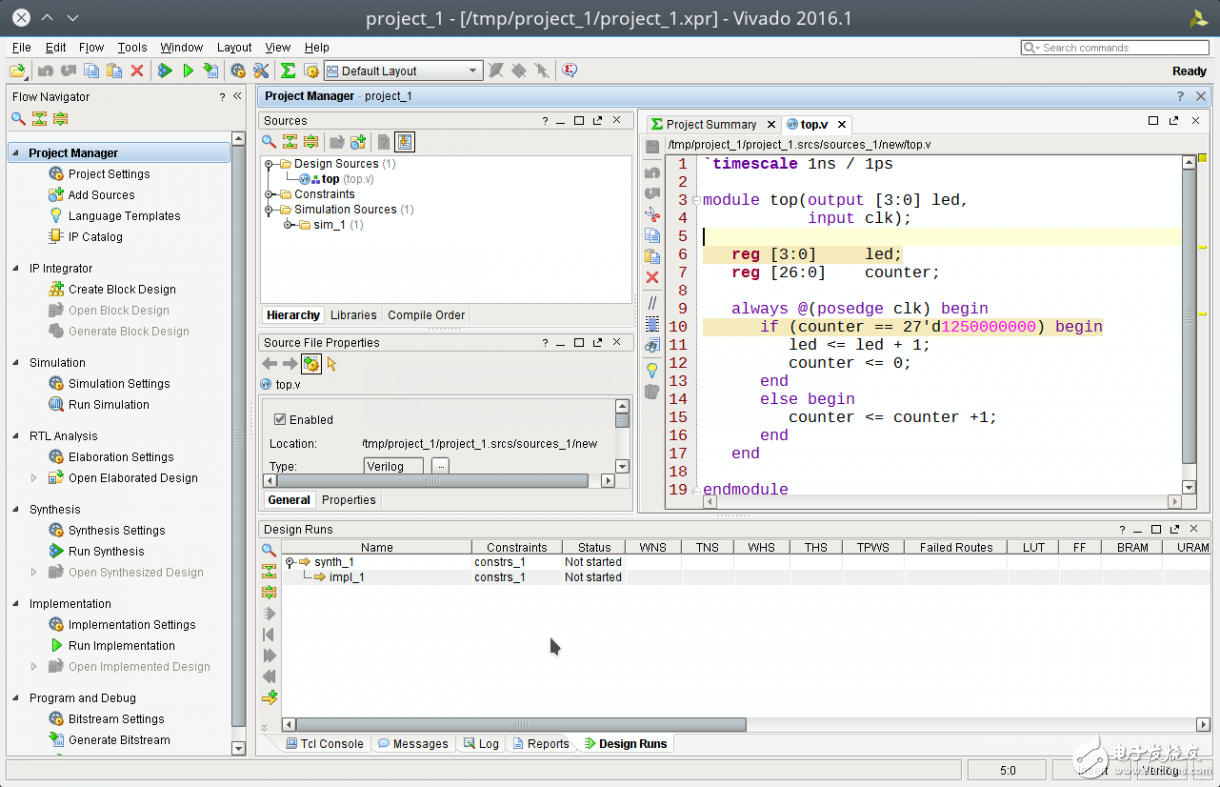

建立好 top.v 后，點選它來進行編輯

top.v
在我們的主程序 top.v 中，我們定義了一組緩存器用來存放當前計數的狀態，每計數 125 百萬次后，就讓 led 緩存器的數值增加，反之則是讓計數器的內容增加。

選擇計數 125 百萬次的原因，在于我們會把 clk 這個輸入，連結到 125M Hz 的頻率輸入，這個頻率是由 50M Hz 的石英振蕩器經過 Ethernet PHY 后所產生的

也就是說，由于我們的頻率輸入將會設定為 125 MHz，因此讓計數器計數 125 百萬次后調整 LED 緩存器的信息，相當于 每 1 秒 修改一次 LED 緩存器的內容

我們的 top.v 程序如下
`timescale 1ns / 1ps

module top(output [3:0] led,
input clk);

reg [3:0] led;
reg [26:0] counter;

always @(posedge clk) begin
if (counter == 27'd1250000000) begin
led <= led + 1;
counter <= 0;
end
else begin
counter <= counter +1;
end
end

endmodule

加入 Constraints
我們撰寫好了 Verilog 模塊 top.v，接下來就是要讓這模塊的 I/O 和 Zybo board 的腳位對應到，我們先連結到Zybo Resource Center 去下載 Master XDC 檔案。
