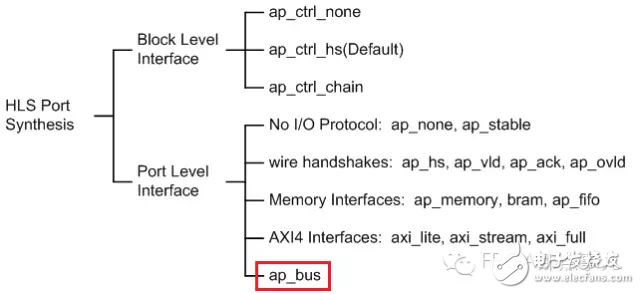

本章介紹PortLevel Interface中的最后一個IO Protocol：ap_bus 。

ap_bus可以用來和外部的總線進行互聯，它不遵循任何標準的總線協議，但是它也有自己的總線接口時序，雖然并不復雜。從接口特性上，ap_bus可以工作在standard mode（singleburst）和burst mode，下面分別介紹。

ap_busStandard Mode（Single Burst）：

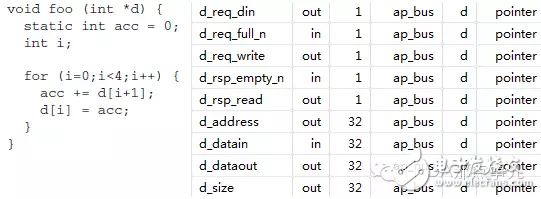

如下的代碼，在綜合時若設置端口d用ap_bus實現，那么就會生成ap_bus的standard mode，它每次只發起single read/write（右邊是其綜合后的端口）：

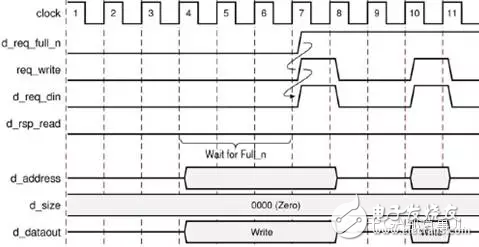

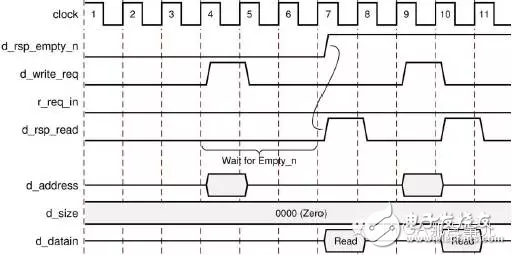

Single Read的時序圖：

Single Write的時序圖：

d_req_full_n為0表明外部總線已滿，暫時沒有辦法接收新的數據寫入
d_ req_write=1 && d_req_din==1表示寫操作，同時d_address和d_dataout表明要寫入的地址和數據

ap_busBurst Mode：

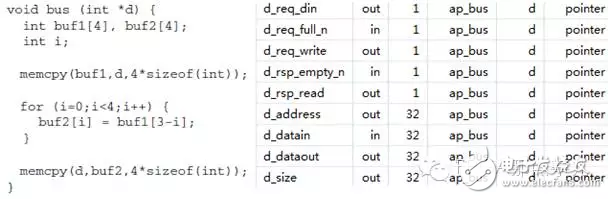

如果在c代碼中用了memcpy函數，那么ap_bus就會綜合成burst read/write操作，如下面的代碼所示：

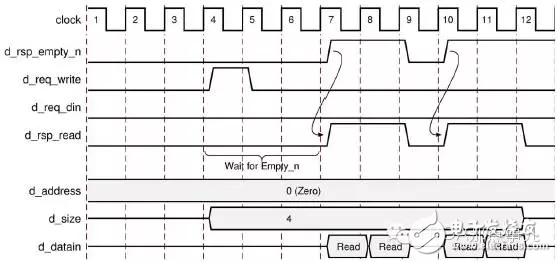

Burst Read的時序圖：

d_rsp_empty_n為0表明外部總線暫時沒有數據可讀
d_write_req(req_write)=1 &&d_req_din==0表示讀操作，同時d_address表明要讀取的地址，d_size表明要一次性連續讀取的數據個數（圖示是讀取4個數據的例子）
d_rsp_read和d_datain表示讀回的數據，和數據valid信號
Note：讀操作時，讀數據總是在讀命令操作的下一拍（假設d_rsp_empty_n為1的情況）

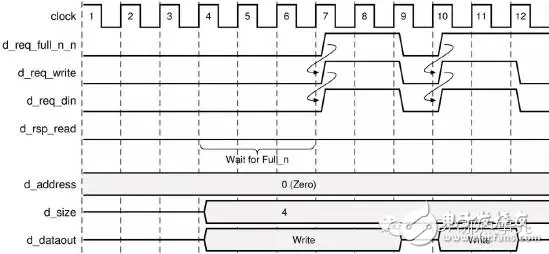

Burst Write的時序圖：

d_req_full_n為0表明外部總線已滿，暫時沒有辦法接收新的數據寫入
d_ req_write=1 && d_req_din==1表示寫操作，同時d_address，d_dataout和d_size表明要寫入的地址，寫入的數據，和寫入個數。
