一、目的
學會diagram中MicroBlaze最小系統的組成
學會導出、建立以及運行基于SDK的工程

二、簡介
實驗?zāi)康模?br /> 1.通過tcl腳本新建工程
2.通過block diagram框圖學會microblaze基本結構
3.實現microblaze調用uart模塊，完成串口打印功能。
實驗原理：本系統中，Basys3的Microblaze模塊調用基于AXI協議的uart IP核，通過AXI總線實現microblaze-uart之間的通信，完成串口打印功能。

三、步驟：
1、運行tcl，創建新工程

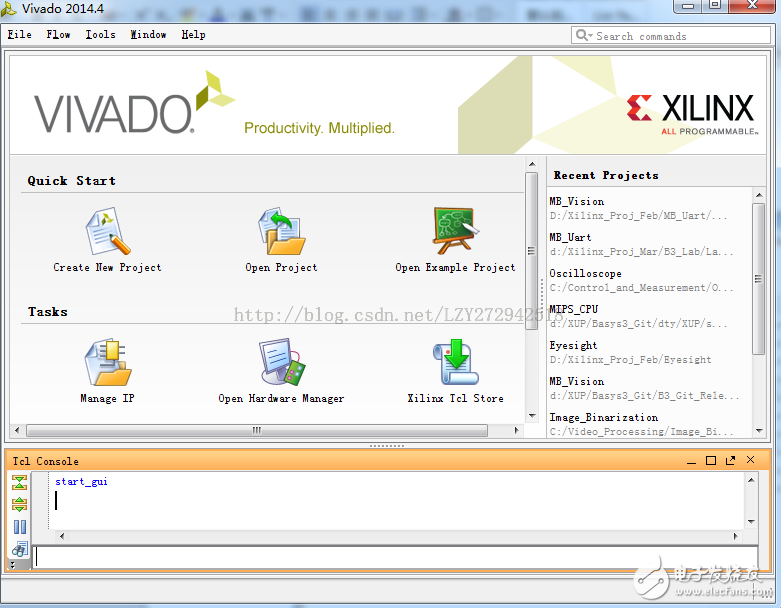

1） 打開Vivado2014.4設計開發軟件

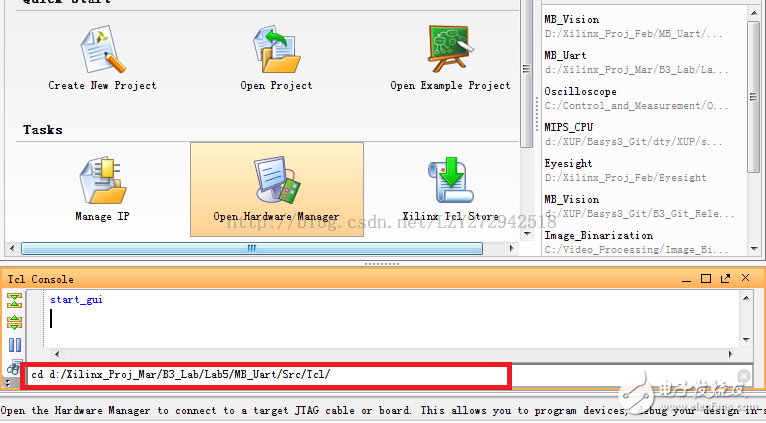

2） 在tcl console一欄，用cd指令，進入MB_Uart.tcl文件所在的路徑。例如路徑為d:/Xilinx_Proj_Mar/B3_Lab/Lab5/MB_Uart/Src/Tcl/，
那么就要輸入：cd d:/Xilinx_Proj_Mar/B3_Lab/Lab5/MB_Uart/Src/Tcl/，如下圖：

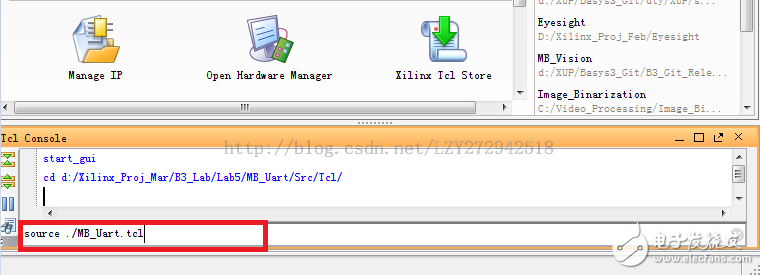

3）在tcl console一欄，輸入以下指令：source ./MB_Uart.tcl。輸入完畢按回車，運行tcl。如下圖：

4）等待tcl綜合、實現、生成bitstream；

2、建立SDK應用工程

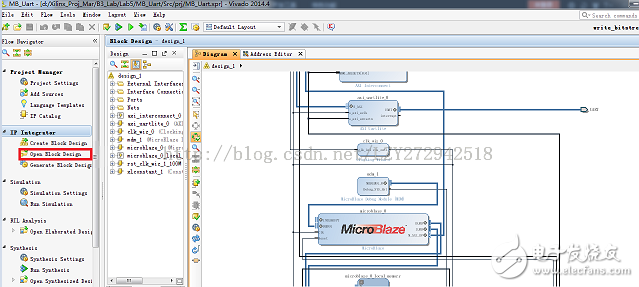

1）tcl運行結束后，點擊工程界面左側的openblock design，可以看到系統硬件框圖：

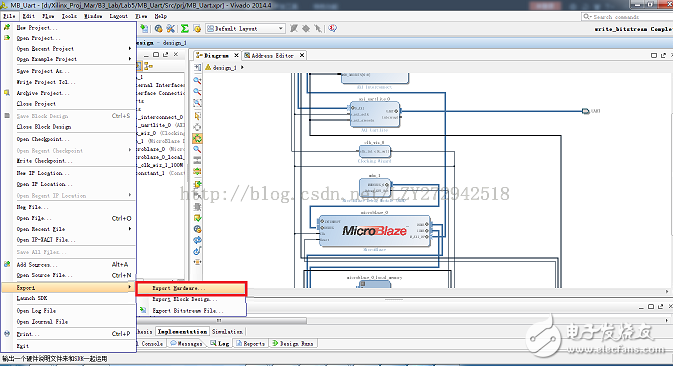

2）點擊工程任務欄File->Export->Export hardware，導出硬件工程到sdk。

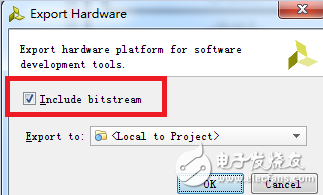

注意，在新彈出的小窗口中勾選“includebitstream”。如下：

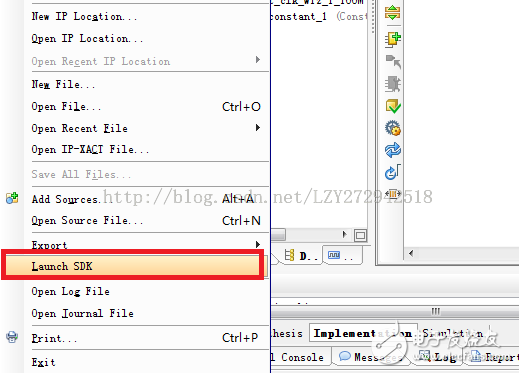

3）點擊工程任務欄File->Launch SDK，啟動sdk。

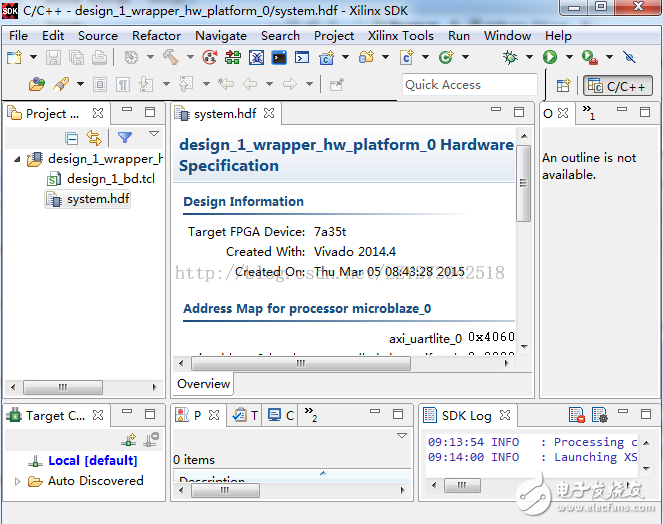

4）等待，然后SDK啟動，如下界面所示：

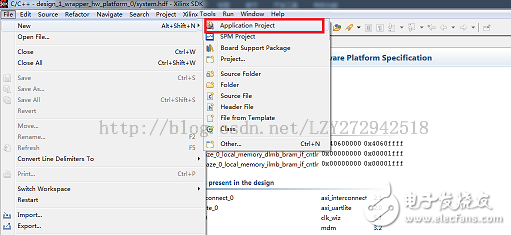

5）通過SDK任務欄New->Applicationproject，新建一個SDK應用工程：

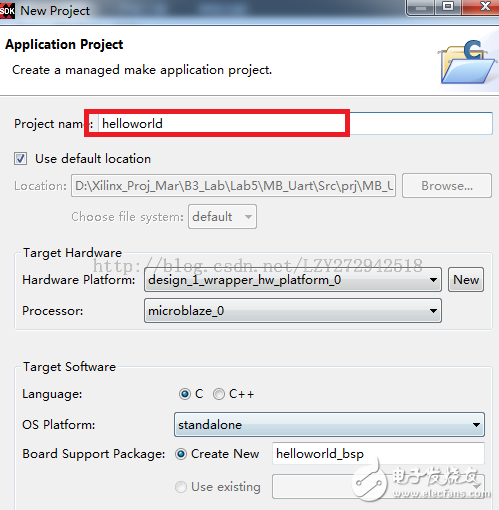

6）工程名字取為helloworld，直接點擊finish完成建立：

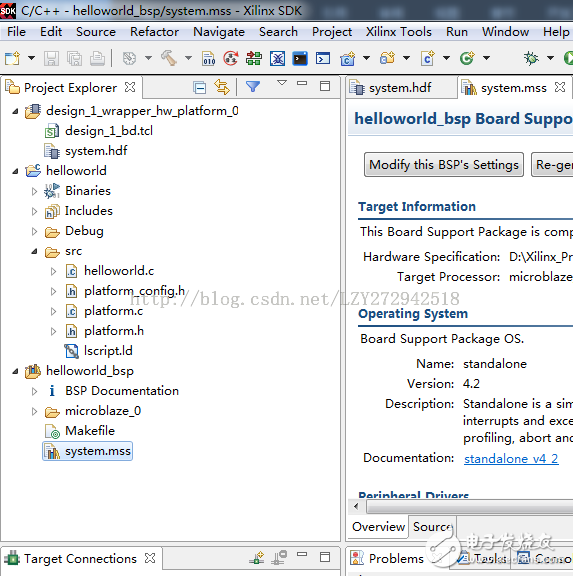

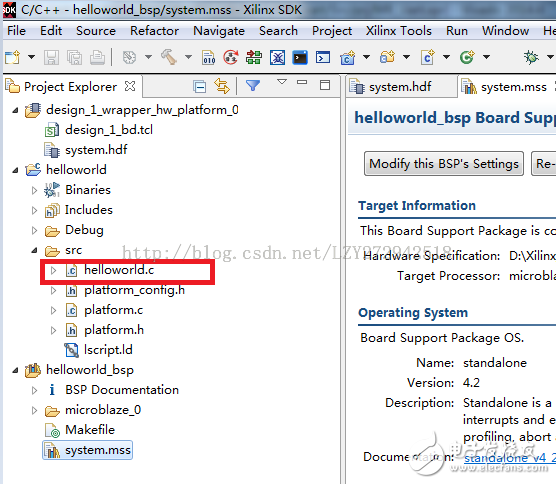

7）可以看到SDK界面左側如下，新增加了helloworld和helloworld_bsp兩項。其中helloworld_bsp為helloworld應用工程的板級支持包：

8）雙擊helloworld下的src下的helloworld.c。這個文件為包含主函數的c文件。然后可以通過CTRL+B完成工程的build：

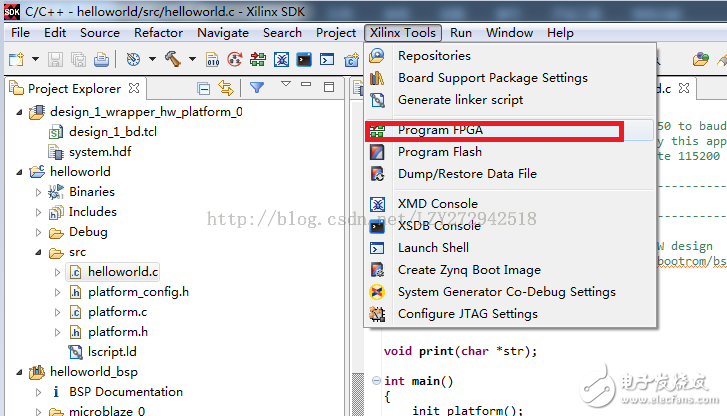

9）連接Basys3板卡，上電，點擊SDK任務欄xilinx tools->Program FPGA，在新窗口中直接點擊program完成bit的下載：

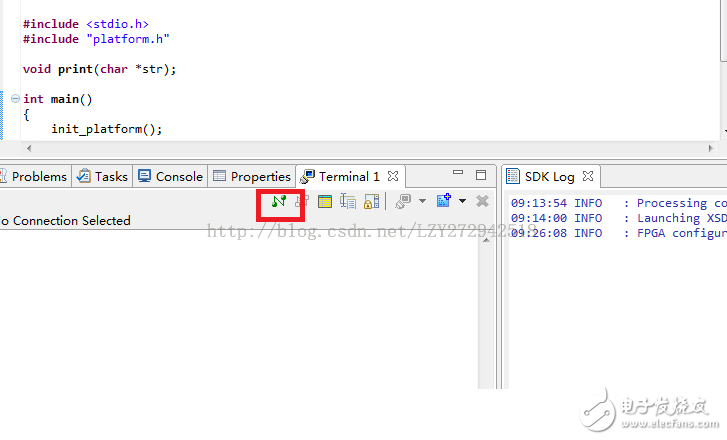

10）接下來是打開Basys3的串口。點擊SDK界面下方的Terminal窗口，點擊下圖的連接按鈕：

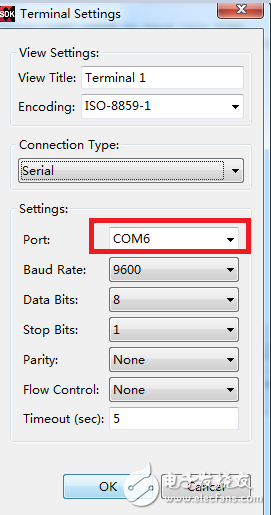

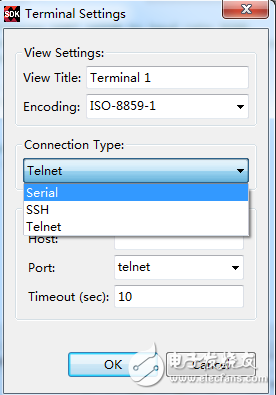

在新彈出的窗口中，將connection type改成serial：

在port選擇正確的串口號，然后點擊OK，這樣就打開了串口：

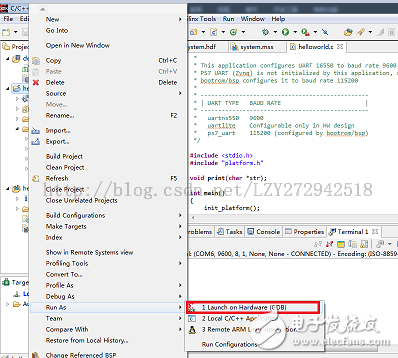

11）右擊界面左側project explorer的helloworld，選擇Run as->launch on hardware（GDB），運行SDK軟件工程：

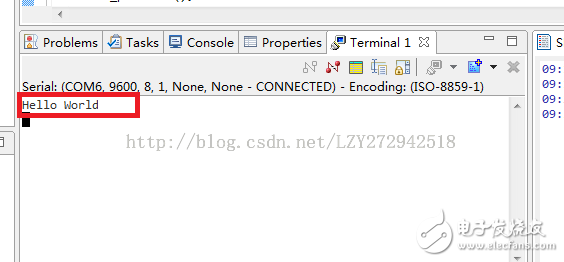

稍等幾秒，可以看到terminal界面出現了打印的hello world字樣：
