XY·CN總線是一種低成本的、一點對多點的現場總線通信系統，該系統的優勢之一是其無與倫比的節電優勢，要發揮該優勢，就要注意各部分的電源設計方法?？偩€電壓在12～36 V范圍系統均能正常工作，對不同的應用可選用不同的工作電壓，本文將全面論述其系統的電源設計原理及方法。

1 總線電壓的選取

1．1 距離影響

標準XY001組成的從站接收電路的極限工作電壓為10．5 V，總線使用RVl．5雙絞線為介質，其千米阻抗為30Q左右，我們只有考慮系統在最大工作電流下末端電壓大于10．5 V即可。如果供電時間比為3：5(有3／5的時間供申)，則總線電壓計算公式如下：





N為節點個數，L為雙絞線長的，Ii為i節點電流。

按以上公式，如果將所有節點設備均安裝在2000 m處標準系統，總線最大輸出電流為：

(24—10．5)／(0．05*2C)00)=O．135(A)=135(mA)

也就是說標準系統在監視狀態下(130 mA)，可全部工作在2000 m處。該計算也可以看出，系統是不能這樣應用的，因為設備動作后會使靜態電流增大。

1．2 設備功耗影響

XY·CN總線為主機供電方式，為設計需要備電工作的系統提供了極大的方便。但一些系統功耗較大，這時總線電壓的選用就會完全考慮滿足系統對電源功率的要求。如食堂、快餐店售飯系統，消防的報警顯示系統，這些系統均需要為設備提供大的電壓功率。

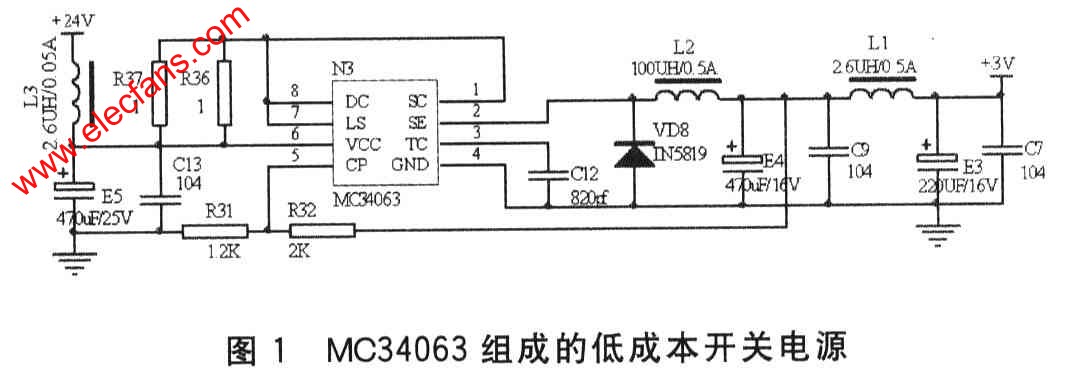

為解決這種系統對電源功率的要求，我們可以選用36V系統，以售飯系統為例說明的功率系統的設計方法：售飯機主要功耗是啟動16只中型數碼LED，其驅動最大電流達220 mA，啟動射頻卡可采用與數碼管分時驅動的辦法解決，因此按200 mA的平均電流計算。電源部分使用由MC34063芯片組成的低成本開關電源，按效率80％計算，25 V輸入電壓下(5 V為總線損耗)，輸入電流為200／((25／3)*0．8)=30 mA。將總電流控制在600mA之內，每路總線可以安裝20臺售飯機。







注意：總線入口換向及隔離二極管采用1N5819肖特基二極管。

如果所有售飯機均在總線末端，要保持電壓25 V，使用RVl．5雙絞線該系統總線通信距離為5／(0．05*O．6)=160 m。[next]

2 系統功率計算

2．1 輸入設備

多數的輸入設備直接使用XY001芯片的串聯穩壓器供電，靜態功耗ISTAICT/O在O．6 mA左右，動作指示后的最大功耗IMAXI/O為1．5 mA左右。

2．2 大功率控制設備

由于該類節點設備功耗較高，多采用3 V系統及開關穩壓電源，因此其功率計算要考慮由于長距離總線降壓引起的電流變化，以24 V系統計算，2 km的供電最大壓降達12 V，平均壓降達6 V，因此其平均的開關電源輸入電壓為24—2(電路損耗)一6=16 V，如果3 V系統需要使用200 mA顯示電流，按開關電源效率80％計算，總線供電電流IPOW為3×200×80％／16=30 mA。

2．3 分時啟動設備

由于設備是在控制器控制下分時啟動，只計算同時可啟動數量n的總電流n×ISIPTLME。

2．3．1 偶然啟動設備

使用自備電的短時供電設備，如聲光訊響器，由于該設備動作時不消耗總線能量，只需要計算其平均脈沖充電功耗ILITTIME即可。

2．3．2 系統總功率計算

主電功率一總線工作電壓×總線最大工作電流+控制器最大功率+充電功率。

備電容量一要求靜態工作時間×靜態功率+要求終止工作后最大功率工作時間×最大功率。

3 常用總線電壓的電源系統設計

XY·CN BUS系統備電設計非常簡便，只需要按系統對電源容量的要求總和在控制器上設計備電，因此低成本的大容量的鉛畜電池是備電的首選。

3．1 系統框圖





使用單輸出的AC開關電源與開關升壓電源輸出并聯作為電源輸出，因輸出并聯，不能使用同步整流器，避免二輸出相互影響。

鉛蓄電池的最高充電電壓要小于輸出電壓，這樣簡單的串聯開關恒流電路即可完成高效率充電。而備電穩壓也只需要簡單的開關升壓穩壓器即可，電壓系統設計簡單。

3．2 AC220V開關電源

完成交流到直流的電能轉換，電壓等于總線電壓，電流等于額定輸出電流的1．2倍。當AC輸入電壓低于154V時，該電壓要輸出主電故障信號給控制電路，控制備電升壓電路工作，并在主電正常時關閉備電升壓，根據電池狀況對電池進行充電。

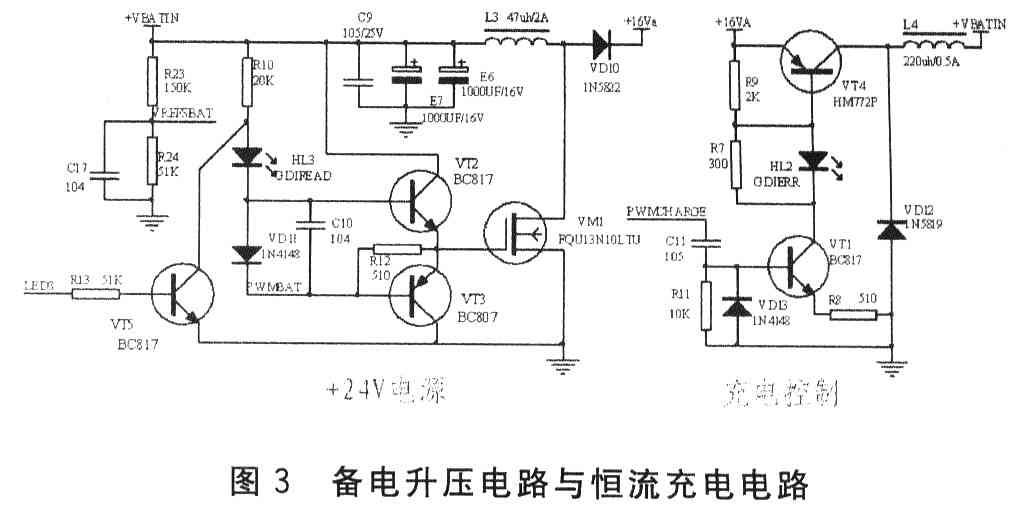

3. 3 開關恒流充電電路

該電源以主電直流輸出為輸入，恒流為電池充電，系統可在單片機控制下進行間歇式充電。還可以設計定期放電、充電，保證鉛蓄電池的壽命。

3．4 開關升壓電路

將電池電壓升壓穩壓至電源輸出電壓，保證備電工作時輸出電壓的穩定?？刂齐娐吩陔姵仉妷旱陀陔姵刈畹洼敵鲭妷簳r自動關閉升壓電路以保證電池不會過放電損壞。





3．5 電源控制

總線電源系統對電壓要求不高，紋波小于200 mV即可正常工作，因此使用單片機的A／D采樣加輸出PWM控制開關管及可滿足電源系統要求，該系統的電池升壓及恒流開關電源不會同時工作，因此使用PICl6F690及可滿足電源管理要求。

3．6 控制器控制電路電源

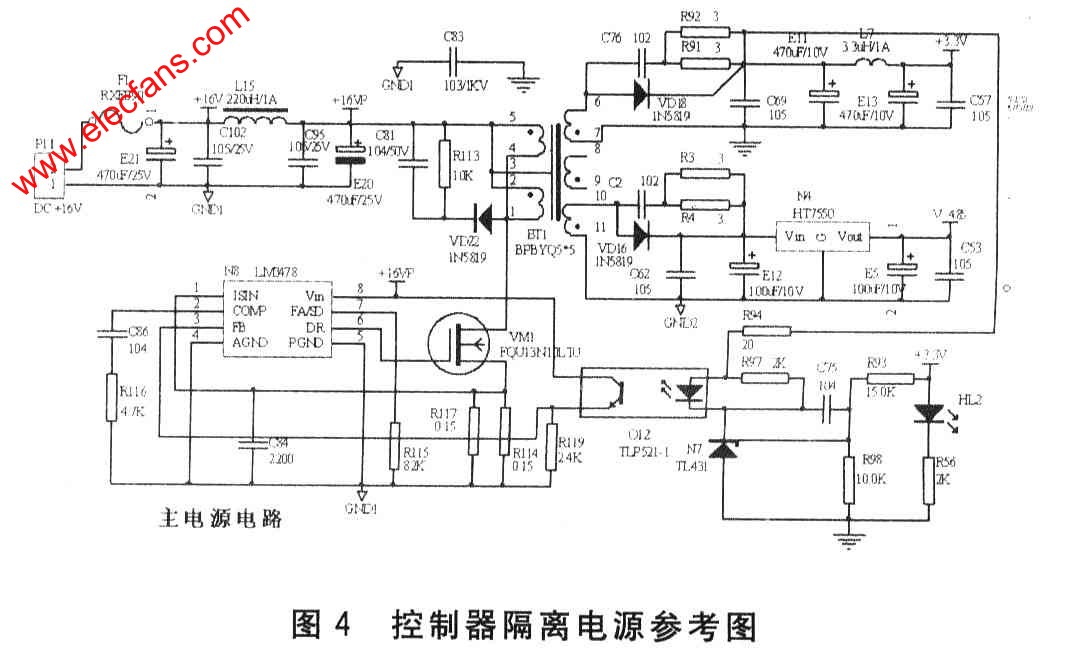

使用常用的LM3478完成隔離電源設計，參考電路如圖4。選擇不同的MOS管后該系統輸出功率可達10 W以上。





結 語

XY·CN總線的電源系統是總線穩定工作的重要保證。對于這樣復雜的現場控制系統，其備電系統設計相對簡單，是您選擇該系統設計的一大優勢。
