原裝手機數據線售價昂貴，使不少用戶對其望而卻步。筆者通過對西門子、三星、阿爾卡特、聯想等多款機型的數據線實物及其原理圖的剖析和研究，發現市面上大多數機型的數據線原理大同小異，只是接口形狀和定義不同而已。不少機型的數據線完全可以自制，只要根據實際機型數據線接口的定義作適當?shù)母膭泳涂梢粤?。本文就以西門子6688、6618、3618等手機為例，詳細介紹手機數據線的制作，供大家參考。

　　我們先來看計算機RS232C口(串口，如圖1)的定義：①載波檢測(DCD)，②接受數據(RXD)，③發出數據(TXD)，④數據終端準備好(DTR)，⑤信號地線(SG)，⑥數據準備好(DSR)，⑦請求發送(RTS)，⑧清除發送(CTS)，⑨振鈴指示(RI)。其信號為EIA電平(—3 - -15V，+3 - +15V)。而西門子6688等手機的接口(圖2)定義：①地線，用于充電器的負極和數據線的地;②耳機左聲道;③充電器正極;④空，不要與別的腳短路;⑤數據OUT;⑥數據IN;⑦空;⑦、⑧腳功能相同.接開關(其中一個先和地短接，另一個接耳機上的開關);⑨地，常用于MIC的地;⑩MIC正極;(11)耳機右聲道;(12)耳機地。其信號為CMOS/TTL(0-3.3V)電平。由于電腦串口和手機數據口(TTL電路)的電氣特性不同，要使兩者能互相通信，必須進行信號轉換。

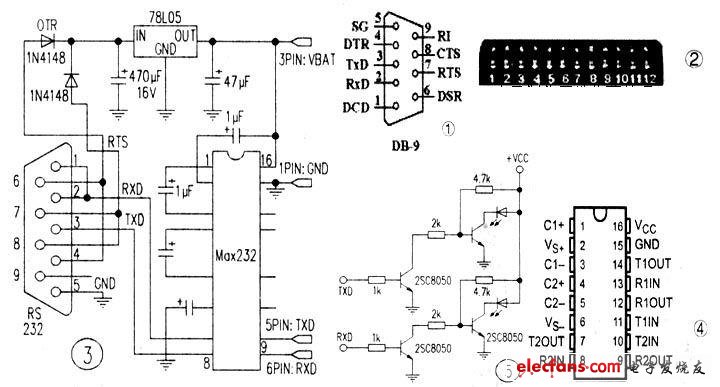

　　數據線工作原理(見圖3)：RS232C中-5V至-15V代表1， +5V至+15V代表0;而TTL電路中大于3V代表1，小于0.2V代表0。MAX232集成電路(MAX232引腳定義如圖4)實現了RS232C和TTL電路的轉換，其中⑧腳接收串口3針送來的TXD(發送數據)信號，轉換后從⑨腳輸出到手機的6腳IO—RXD(數據接收)上;⑩腳接收從手機上送來的IO_TXD(數據發送)信號.從⑦腳輸出到串口的2針RXD(接收數據)和1針DCD(接收線信號檢測)上。MAX232的工作電源由串口提供，從串口4、6、7、8針輸出的12V左右電壓經過兩個1N14148二極管整流后，經過78L05穩壓管穩壓輸出5V電壓到MAX232的(16)腳供集成塊工作。5V電源還送到插頭的3針，可對手機進行充電，不想使用充電功能的話可不焊3針或者在前面加一只小型開關。MAX232的4個電容參數對數據線傳輸速度有影響，此處使用了廠家推薦值luF(MAX232A、MAX3232則為0.1uF)。470uF和47uF的電容為電源濾波電容。如希望電路有數據傳輸指示功能，可以加入圖5的指示電路。

　　元件選擇： 本電路的核心為MAX232集成塊，常見的有兩種封裝，一種為雙列直插式，體積稍大，焊接方便;另一種為貼片式，體積較小。此外，如找不到MAX232，也可用MAX232A、 HIN232、MAX220、MAX3232、IL32等RS232收發器集成塊代替，管腳定義和MAX232相同，前兩種集成塊速度較快。78L05外表和普通三極管一樣，購買時要注意問清管腳定義。如發現發熱嚴重可用7805代替，或者用1V穩壓管加接限流電阻代替。電容的焊接要注意分清正負極。濾波電容兩端并上一只0.1uF的CBB電容效果更好。4個參數電容最好選用鉭電容等優質電容，根據集成塊不同可選擇luF或O.1uF的容量。比較難找的是手機插頭，不過可以從同類型接口的廢舊充電器上取得，但要注意所有金屬針腳都要齊全的。電纜用帶屏蔽的6芯電纜。 以上材料可以在電子元器件商店或電腦網絡耗材店購得，10元左右就能買齊。
