2 軟件實現

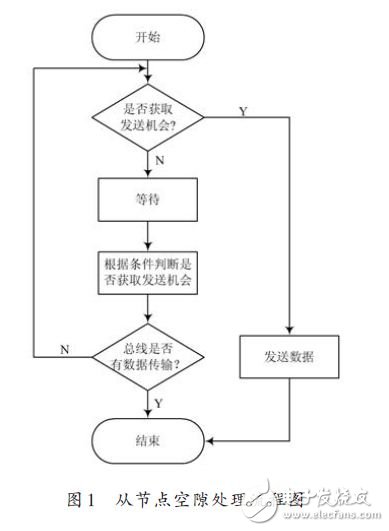

　　與傳統輪詢方式相比，新方法的軟件實現的主要不同是從節點空隙時間的處理。其主要包括兩部分，一部分為總線狀態偵聽，一部分為空隙中發送機會的獲取判斷，流程圖如圖1所示?？偩€狀態偵聽的具體實現方法有許多種，可以使用串口中斷來偵測總線是否有數據傳輸，不需要額外使用其他資源。串口在完整接收完一個字節數據后會產生一個中斷，所以如果從節點在等待自己的時段時產生了串口接收中斷，則表明總線上有數據傳輸，總線為忙碌狀態。

　　3 實驗與分析

　　本文針對上述方法進行了實驗測試。實驗環境為：

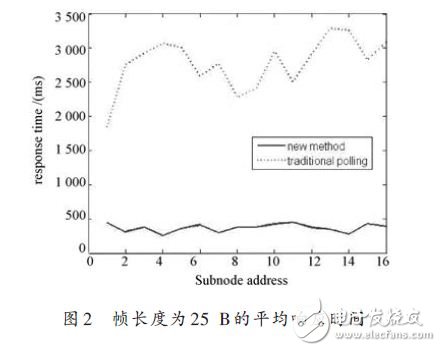

　　1個主節點、16個從節點、波特率為1 200 b/s、從節點固定幀長度。有實時性要求的緊急數據采用隨機產生的方式，產生的時間間隔為1~2 min.對每個從節點從緊急事件產生到獲取總線的時間進行計時，得到緊急事件的響應時間，持續運行1 h，然后每個從節點對各自的所有響應時間求平均值。從節點幀長度為25 B的緊急事件平均響應時間如圖2所示。其中，實線指示采用上述新方法的測試結果，虛線指示采用傳統輪詢方式的測試結果。由圖可見，采用新方法的所有從節點的平均響應時間在500 ms以內，而采用傳統輪詢方法從節點平均響應時間都大于1 500 ms，較大的甚至大于3 000 ms，新方法大大提高了系統的實時性。

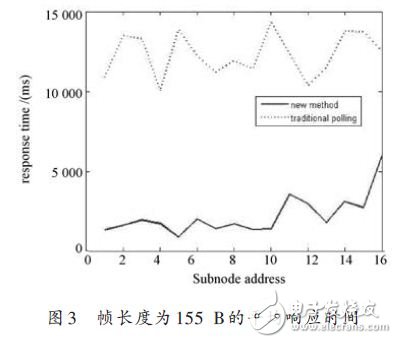

　　從節點幀長度為155 B 的緊急事件平均響應時間如圖3所示，從圖中可以得到同樣的結論。

　　4 結語

　　本文提出一種基于協議的提高RS 485實時性的設計方案，通過理論分析和實驗驗證表明：在從節點實時性信息整體產生間隔大于一個輪詢周期的情況下，響應時間最大可以縮短為傳統輪詢方式響應時間的1/N（ N 為從節點數量）。該方案非常適用于像氣體數據采集這樣的數據量大、數據變化緩慢、突變數據實時性要求高的場合。而且采用該方案不需要額外資源、不需要改造硬件，只需要進行簡單的程序修改即可實現現有系統的升級，簡單實用，具有廣闊的應用前景。
