hdmi延長器簡介

HDMI延長器是用來延長信號的器件，通常用于長距離直連線材無法滿足傳輸要求的情況，一般是為了確保信號長距離無衰減的傳輸而設計，因此多是有源的。

傳統的HDMI延長器分為兩種，一類是傳輸模擬信號，市場上稱傳輸距離為300米，但經過現在的實測最遠的能達到250米，模擬信號從傳出的第1米開始就會出現衰減現象，傳輸?shù)木嚯x越遠信號衰減的程度也就越強，如果所傳輸?shù)男盘?hào)輸出到大屏的話，那么輸出的畫面根本就不能看。另一種傳統的HDMI延長器傳輸?shù)氖?a target="_blank">數字信號，由發送端和接收端組成，發送端負責完成信號獲取和壓縮的作用，接收端負責完成信號的解碼和端口分配，最遠的傳輸距離為60米。最新HDMI延長器可以解決高清HDMI遠距離傳輸?shù)漠a(chǎn)品，由編碼器、中繼器以及解碼器三部分組成，中間通過cat5/5e/6網線進行連接，應用這套產品可以將1080p音視頻信號通過網線連接至1000米。產品延長距離遠，圖像清晰，操作靈活方便，支持鏈型和樹型的高清音視頻傳輸。

hdmi延長器安裝步驟

步驟一

將發射器拿到顯示器一端，上電，用尖頭物體按發端按鍵，此時發端LED燈閃耀，而后將發端插四處。

步驟二

區分發端與收端，其中管殼后邊黑尾套的為發送端，透明色為吸收端。

單網線HDMI延伸器于開啟狀態的顯示器上，假如讀成功LED將停止閃耀，假如信號沒有讀取成功將持續閃亮，讀取成功后將其發射端取下并斷電。若顯示器契合常用默許顯示器的形式，能夠跳過這個步驟。

步驟三

將發射器插接在播放端，吸收器插接在顯示端。

步驟四

安裝網線跳線，網線頭線序是遵照EIA/TIA 568B的尺度來制造，對線的色彩是有肯定排列次序要求。色彩次序排列為：白橙/橙/白綠/藍/白藍/綠/白棕/棕。制造時要嚴厲等長，倡議運用跳線。注重請不要銜接到局域網網絡系統中。

步驟五

開機播放，測驗播放效果。

步驟六

將電源插在收發器上，假如發送端正常工作其LED將會亮起來。收端檢測到信號其LED也將亮起。

HDMI延長器運用

傳統的HDMI延長器：

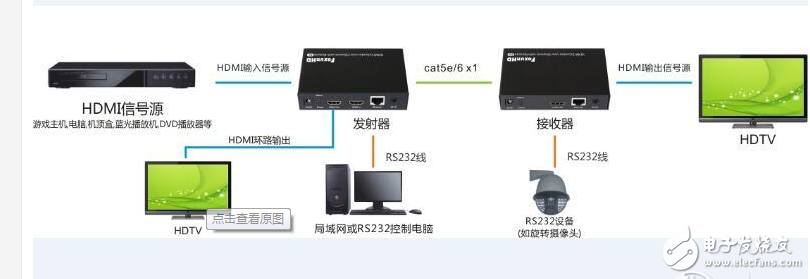

將節目源連接到編碼器，然后通過網線直接連接到解碼器（網線距離為60米），然后用解碼器直接連接到屏幕。

HD500的hdmi延長器：

HD500系列產品分別由高清HDMI/DVI音視頻編碼器、中繼器及解碼器組成，應用這套產品可以將全高清1080P（1920*1200）音視頻信號通過網線延長至3000米。產品支持鏈型和樹型架構的高清音視頻傳輸，采用多層級聯能夠連接達百臺顯示終端。

HD500在信息發布上有著廣泛的應用，相對于傳統的信息發布有著無法比擬的優勢?？梢詫?shí)現全部的高清顯示終端的信息內容同步，用于高清實時的直播而且避免的傳統信息發布繁瑣的設置。可以迅速更換大大減小了設備的安裝和維護的成本

HDMI IP延長器簡介

在信息技術快速發展的今天，各類中央集成系統因勢而出，越來越多應用環境注重舒適與更大空間，顯然視頻輸出矩陣不可能與顯示集成放在同地點，兩者距離太遠，單純線材連接也不適應發展的需要，應用環境的實用性崔生了技術更新，科高高清利用自身的研發優勢開發HMDI IP延長器，不但解決了遠距離信號傳輸，還能保持高清視頻完美顯示。

HDMI IP延長器具體應用中能解決什么樣的需求，能有多少種應用方式，能為現代視頻矩陣中發揮遠距不失真的超高清視頻傳輸。

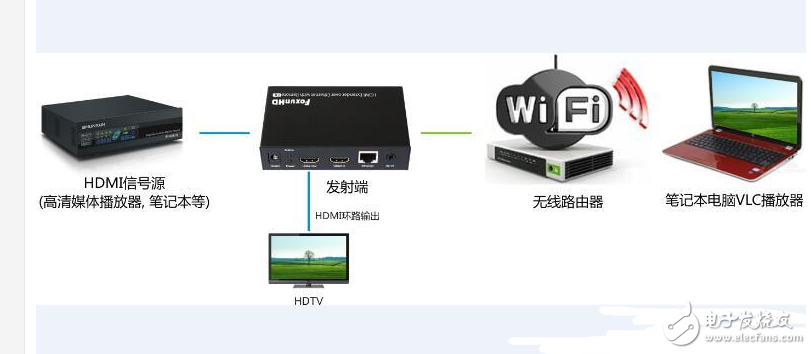

實用應用中LVC方式

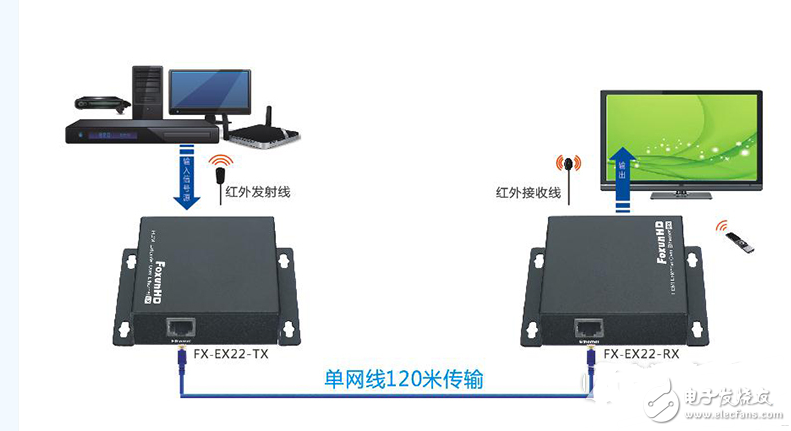

一對一傳輸鏈接方式

?

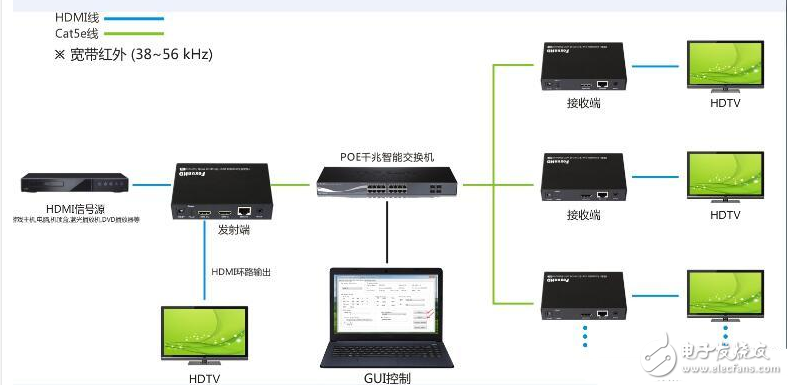

一對多傳輸鏈接方式

?

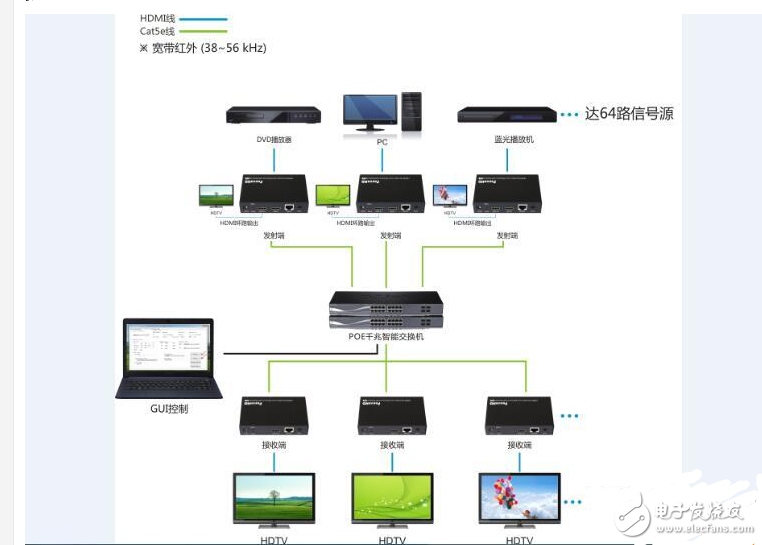

多對多傳輸鏈接方式

?

HDMI IP延長器可廣泛應用于

1）將一臺HDMI切換器與遠程設備（如藍光和媒體播放器）連接，打造您自己的無線家庭影院。

2）會議室的理想選擇，可分享簡報內容和視頻會議到四組不同的地點，單機傳輸距離達120米，分級傳輸更遠。

3）可成為數字標牌架構的一部分，在展廳、精品店或汽車經銷店無線廣播廣告或促銷視頻。

應用才能不斷的促進科技創新，科訊高清在20多位研發人員的努力下，不斷的自我創新，針對市場需要開發一系列IP傳輸類設備，更好，更安全的服務于視頻矩陣遠距離傳輸?？萍几咔鍨槟峁﹫?jiān)實穩定高清視頻傳輸設備，也是您最佳的合作伙伴。

HDMI延長器與HDMI IP延長器應用區別

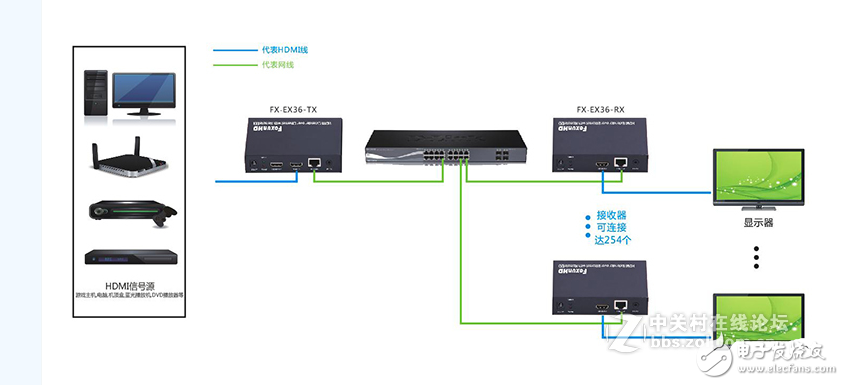

1、具體HDMI延長器與HDMI IP延長器的區別就一個關鍵點過不過路由器或者交換機，HDMI延長器一發一收單網線最長不超過120M的信號傳輸過程。HDMI IP延長器一發多收，通過路由器或者交換機最多可以做一個發射TX，254接收端RX的信號同時傳輸。

2、帶ip協議的多寬帶的線材在里面，可以實現ip撥號功能，免除網線的使用。

3、不帶的就是普通的只能傳輸圖像和聲音。
