電子紙顯示控制器S1D13521的人機交互設計

1 概 述

　　電子紙顯示屏是一種全新顯示屏，具有功耗低、閱讀舒適等優點。作為一種新型顯示屏技術，電子紙顯示屏催生了眾多創新性移動應用，比如電子書、電子報紙、電子顯示牌等。S1D13521是Epson公司和E Ink公司2008年聯合推出的一款電子紙顯示控制器，具有多種全新特性，為E Ink電子紙顯示屏提供了強大的技術支持。如何充分利用S1D13521的特性，為新一代電子紙顯示屏提供更佳的人機交互體驗已成為一個有待研究與解決的問題。本文以津科V30型手持閱讀器為實例，介紹一些實際開發中的設計經驗和實現技術。

　　2 S1D13521及開發平臺

　　2．1 S1D13521簡介

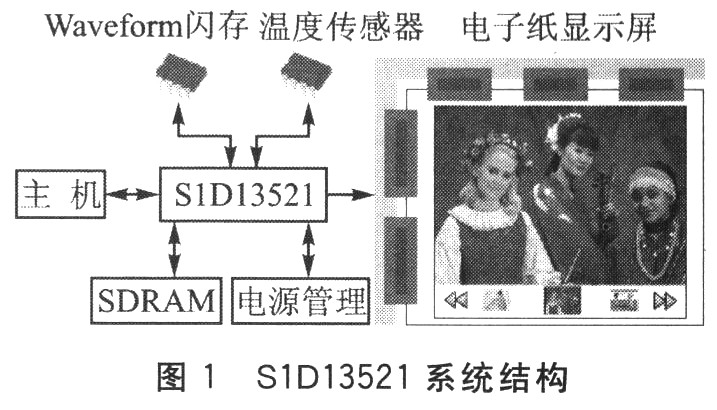

　　S1D13521提供多種主機處理功能，極大地減輕了主機負載，提升了系統整體性能；支持2 048×1 536的分辨率(50 Hz)，最大支持4 096×4 096分辨率(低于50 Hz)，支持32灰度級顯示；支持多區域并行顯示刷新，提高了電子紙顯示屏的響應速度。使用這種控制器，電子紙顯示屏最多可同時執行16個區域的局部擦寫。顯示屏響應速度的大幅提升使觸摸屏式的用戶交互方式成為可能，并帶來響應式手寫筆輸入、下拉菜單等一系列新的應用。這一技術為提升電子紙用戶界面體驗提供了強大支持。S1D13521系統結構如圖1所示。S1D13521顯示控制器在主機與電子紙顯示屏之間，用于控制電子紙的顯示刷新。

　　3 電子紙人機交互設計

　　3．1 電子紙人機交互結構模型

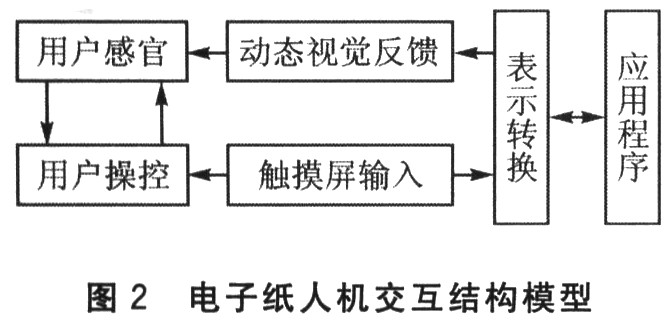

　　S1D13521大幅度提升了電子紙的響應速度，從而加速了顯示屏對用戶操作的反饋，使動態的視覺反饋效果成為可能。基于這種特性與優勢，本文設計了一種控制一反饋人機交互結構模型，如圖2所示。

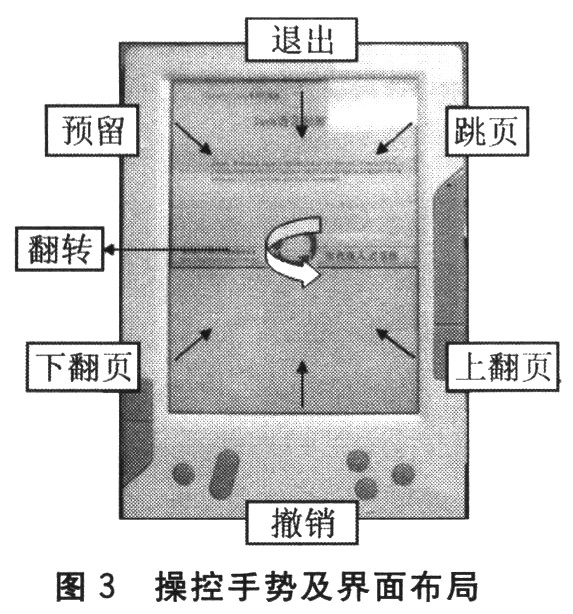

　　這種設計可以通過幾種簡單的操控手勢實現所有閱讀器的基本功能，很好地遵循了人機交互設計的一致性和界面簡潔性原則；同時，通過動態視覺反饋給予用戶及時響應，從而實現整個交互功能。

　　4 電子紙人機交互實現

　　在電子紙人機交互的實現中，充分利用S1D13521的特性，對各種操作及時產生動態視覺反饋，可達到直觀、易用的人機交互效果。

　　4．1 簡單動態反饋的實現

　　動態反饋的實現依賴于顯示器快速刷屏響應，而S1D13521的一個重要特性就是可以加速塊刷。相對于傳統800 ms的塊刷時間，S1D13521可以把黑白兩級塊刷時間降為300 ms。充分利用這一特性，可實現多種簡單動態反饋效果。

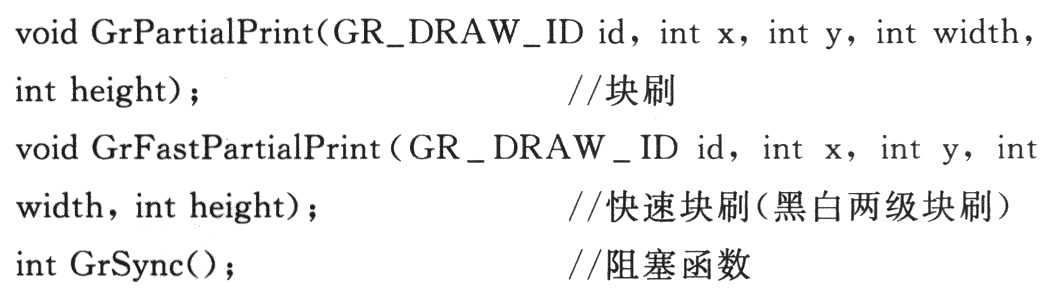

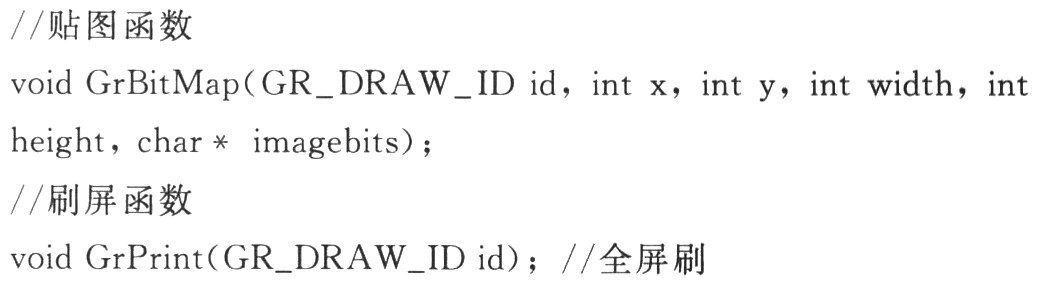

　　實現的一般過程是，首先計算每一幀顯示屏變化區域大小，然后調用快速塊刷函數GRFastPartialPrint完成對變化區域的顯示刷新，這樣就能以3幀／s的速率實現動態效果。這一技術的關鍵是計算合適的塊刷區域，從而保證有效的刷屏速度。

　　津科V30型閱讀器人機交互的翻轉、退出、撤銷3種操作就是使用這一技術實現的。這里以退出操作的卷簾效果為例說明。退出操作是從閱讀狀態返回書架，當用戶從屏幕上方下向下劃動，書架隨之以卷簾效果展開。圖4展示了書架的卷簾效果及顯示刷新過程。其中，框出區域?yàn)槊繋瑝K刷區域。

　　4．2 即時響應動態交互的實現

　　為了增強人機交互的易用性和趣味性，需要進一步設計即時響應的動態反饋效果。這就要求，在使用快速塊刷技術的基礎上，綜合運用幾種針對電子紙的實現技巧。

　　4．2．1 效果展示

　　津科V30型閱讀器人機交互的翻頁、跳頁操作就是即時響應的動態交互。這里以翻頁操作為例。圖5展示了翻頁操作，以三角形簡單模擬翻起的頁角，同時在翻起的區域顯示下一頁部分內容，翻起頁角隨用戶觸摸移動而變化，視覺即時響應觸覺。

4．2．2 實現技術

　　(1)即時響應的實現技術

　　用戶觸摸移動會觸發MouseMove事件。即時響應要求對觸發事件作及時處理，而電子紙塊刷時間是300 ms，其刷新速率無法跟上事件觸發速度，所以即時響應實現的一個很重要策略是舍棄一部分MouseMove事件。每次在OnMouseMove事件處理函數中，刷屏后調用DropMou-seEvent函數，從而在本次處理之后舍棄一小部分觸發事件。DropMouseEvent函數實現如下：

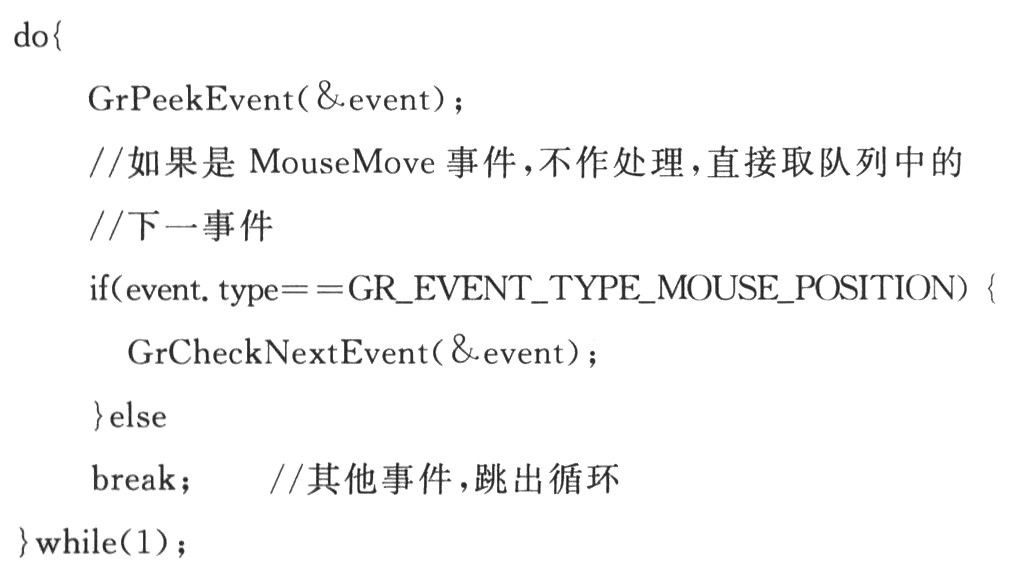

　　因?yàn)樯釛壥录乃俣却笥谟脩粲|發事件的速度，所以舍棄一些MouseMove事件后隊列變空，之后會再次響應用戶動作。

　　(2)高頻刷屏中的填充處理

　　在即時響應的高頻刷屏中，容易出現滯留現象，即會有上一幀的殘留。尤其是翻頁動畫中存在填充區域，這種現象非常明顯。這是由于電子紙的刷屏特性導致的，電子紙的像素在由黑(白)反白(黑)時，耗時長且易出現刷屏殘留。

　　基于這一原理，可以在填充時采用固定格式的隔像素填充技術。具體做法是，每4個像素為固定一組，左上角填黑，其他3個像素填白。這樣，從整體看呈現了隔行隔列填充的效果。從局部看，排列是固定的，當填充區域變化時減少了由黑(白)反白(黑)的像素個數，基本可以去除殘留現象，也起到了加速的作用。具體實現采用查表技術，每填充一個像素之前，調用GetPointColor函數查表判斷是否填充該像素。GetPointColor(int x，int y)函數實現如下：

　　4．3 1 6通道技術的應用

　　16通道技術是S1D13521的另一個重要特性。其原理是當多塊不重疊區域連續塊刷時，S1D13521可以提供16個并行通道，使每個塊刷時間降為300／16 ms。充分利用這一技術，可以實現更為流暢的動態效果。

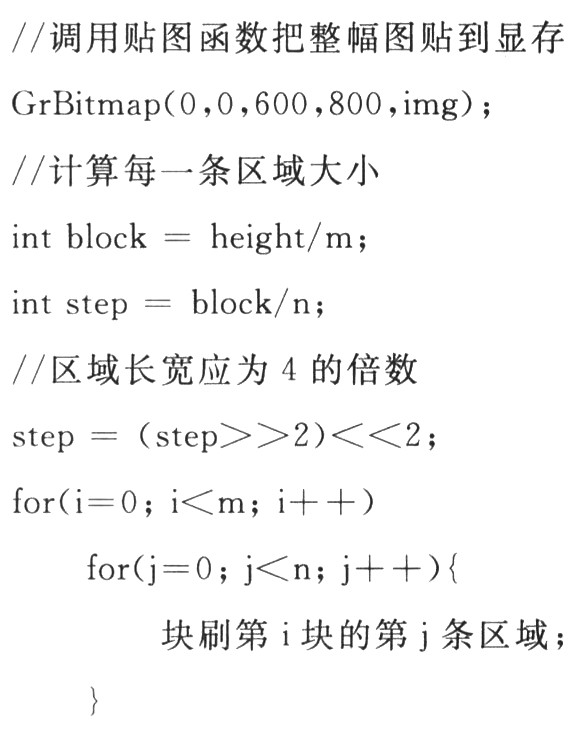

以百葉窗動畫為例說明16通道技術的使用。還是調用GRFastPartialPrint函數，當連續塊刷的區域均不重疊時，S1D13521會自動開啟16通道。百葉窗的實現是把整屏圖分為m塊，每一塊分為n條，按一定次序依次顯示其中一條區域。程序?qū)崿F(xiàn)如下：

　　需注意，塊刷區域長寬必須是4的倍數，才能正確使用16通道。否則，S1D1352l會認為區域有重疊，把多個區域一起刷出，無法顯示動畫效果。

　　4．4 實現結果

　　通過使用上述技術，在津科V30型閱讀器上實現了各種操控手勢的動態交互，實現了所有基本閱讀功能人機交互。撤銷操作類似于退出操作，也是以卷簾效果動態反饋。跳頁操作是拖拽出若干條等間隔區域，表示當前文件頁號列表，并在頂角處標以頁號，當前頁用黑色區域標記。翻轉操作是在屏幕中間以小圖標轉動響應用戶動作。

　　結 語

　　與傳統的電子紙用戶界面相比，基于S1D13521顯示控制器的電子紙人機交互更具人性化，更為易用。作為新一代顯示控制器，S1D13521的強大功能還有待進一步挖掘，以推動新一代電子紙顯示屏的發展與應用。
