在實際生產生活當中，經常需要對線路的通斷進行檢測。常用的方法是用萬用表的電阻檔檢測，簡單實用但是有它的局限性。通常一支萬用表的表筆只有1米左右，檢測兩端子之間的距離超過了兩米就很難進行檢測。如果被檢測線中兩端在不同的房間，那就只得采用其它的方法了。針對上述問題，設計出了這款新型的電路通斷檢測器。

　　一、工作原理

　　在電子制作經常會發現這樣一個現象。我們用手碰功放電路的一個輸入端時，由于人體雜波的原因，揚聲器會有噪音產生。如果是這樣，我們?yōu)槭裁床荒苡眠@個現象來檢測電路的通斷呢？

　　首先我們?cè)诒粶y(cè)線路的一端給它輸入一個音頻信號。{只能是低頻，不能是高頻，如果頻率過高會影響檢測的正確率）如果電路無斷路故障，這個音頻信號會通過導線傳到導線的另一端，我們?cè)儆靡纛l放大器來檢測，這時音頻放大器會發出聲音提示電路正常。反之電路出現斷路故障則不會發出聲音。

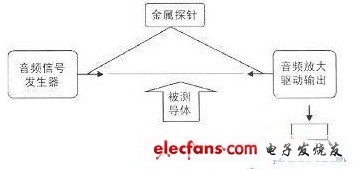

　　電路通斷檢測器工作原理圖

　　這就是電路通斷檢測器的的工作原理。

　　二、電路圖

　　電路通斷檢測器由兩部分構成，音頻信號發生器和音頻信號放大器。

　　1、音頻信號發生器

　　音頻信號發生器主要由KD-9300構成，KD-9300系列音樂集成電路是一種大規模CMOS集成電路，內儲一首世界名曲或流行歌曲，如生日快樂、洪湖水等，典型工作電壓為1.5V-3V，觸發一次內存曲循環一次。

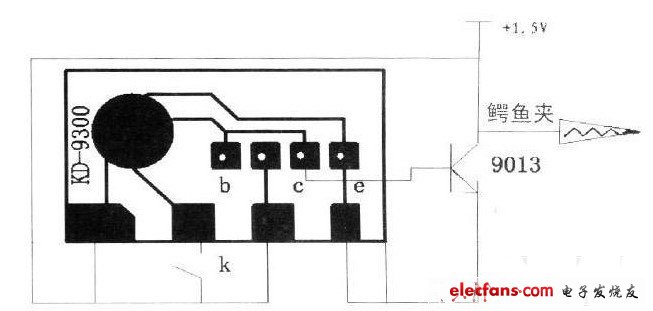

　　利用該芯片制成的音頻信號發生電路如下圖2所示：

　　利用該芯片制成的音頻信號發生電路

　　音頻信號發生器，外圍元件少，只有一只三極管和一只開關，焊接時可將三極營直接焊在音樂芯片預留的孔上，然后從三極管集電極引出一根線路，用來連接鱷魚夾，電源采用一節7號電池，平時電路電流極小，因而未設電源開關。當按下開關K時，電路被觸發，三極管集電極便產生一個音頻信號，通過鱷魚夾輸出。

　　2、音頻信號放大輸出器

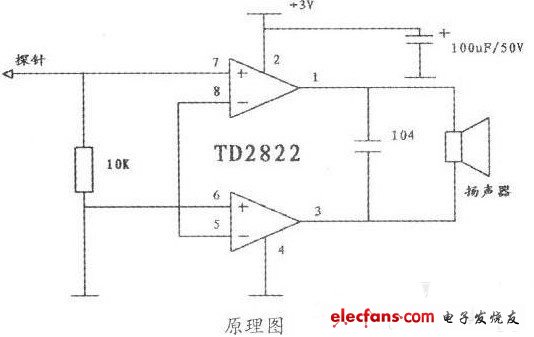

　　電路原理如圖3所示，

　　音頻信號通過探針被送入功率集成塊TD2822，將微弱的音頻信號進行放大，放大過后通過1、3腳輸出，驅動揚聲器發聲。在這里揚聲器體積要非常小。

　　所以建議用蜂鳴片來代替。不足的是代換過后的電路音質較差，聲音失真嚴重，但我們這個電路對音質可以說沒有要求。

　　三、元件的選擇與安裝

　　這個電路通斷檢測器對元件的要求并不高，所需的元件都可以從當?shù)氐碾娮邮袌?chǎng)買到。本人所提供的印制板僅供參考，原則只有一個那就是把通斷檢測器做成筆型，便于攜帶。

　　如果沒有條件也可將元件直接焊在萬用板上，效果也一樣。這個電路通斷檢測器，不但原理簡單制作也十分簡單，只要焊接正確，無需調試便能成功。

　　最后將電路通斷檢測器的音頻信號放大器裝入一只用過的白板筆內，并固定好，從筆芯處引出探針。而音頻信號發生器則可放置在一個80mmx25mm的自制小盒內，從小盒子的一端引出鱷魚夾。裝入電池，至此整個制作完成。

　　四、使用方法及注意事項

　　使用之前先按開關K，給音頻信號發生器一個觸發信號，以便它發出音頻信號，然后用鱷魚夾夾住線路的一端，最后用音頻放大器的探針接觸線路的另一端。如果電路無斷路故障，那么音頻信號發生器產生的音樂音頻信號就會通過線路傳輸?shù)骄€路的另一端，音頻放大器接收到這個信號就會發出一段美妙的音樂來。反之如果電路存在斷路故障，音頻信號放大器不會發出音樂聲音，或者只有微小的雜音。

　　特別注意的是，這個檢測器對檢測 1OOm

　　以內的線路非常有效，操作正確的情況下，正確率可達100%。但如果被測線路超出了這個范圍，或者是線路的繞行特別地復雜，它的正確率會有所下降，所以在實際的使用當中應當注意。

　　在制作音頻信號放大器時，應當將電路的接地端引出，做在外殼上，使用時與人的手接觸，這樣可以提高揚聲器的音量，從而使檢測器靈敏度增加。
