優化分析儀設置

　　雖然上述的一鍵式測量提供了非?？焖?、易用、依據LTE標準的ACLR測量，但是工程師仍然可以對信號分析儀設置進行優化，獲得更出色的性能。有四種方法可以優化分析儀，進一步改善測量結果：

　　* 優化混頻器上的信號電平――優化輸入混頻器上的信號電平要求對衰減器進行調整，實現最小的限幅。有些分析儀能夠根據當前測得的信號值自動選擇衰減值。這為實現最佳的測量范圍奠定了良好的基礎。其它分析儀（例如X系列信號分析儀）擁有電子和機械衰減器，可以結合使用兩者來優化性能。在這些情況下，機械衰減器只需進行細微的調整變得獲得更出色的的結果，步進大約為1或2dB。

　　* 更改分辨帶寬濾波器――按下分析儀的帶寬濾波器鍵，可降低分辨率帶寬。注：由于分辨率帶寬降低，所以掃描時間會增加。掃描速度的降低，可以減少測量結果和測量速度的變化。

　　* 啟動噪聲校正――一旦啟動噪聲校正功能，分析儀將會進行一次掃描，以測量當前中心頻率的內部本底噪聲，并將在以后進行的掃描中從測量結果中減去該內部本底噪聲。這種方法能夠顯著改善ACLR，有時改善幅度高達5dB。

　　* 采用另一種測量方法。除了使用默認的測量方法（集成帶寬或IBW）之外，也可以采用濾波IBW方法。該方法使用了更加陡降的截止濾波器。雖然這種方法會降低功率測量結果的絕對精度，但是對ACLR結果沒有不利影響。

　　通過結合使用這些方法，信號分析儀可以利用其嵌入式LTE應用程序自動優化ACLR測量，實現性能與速度的最佳搭配。對于典型的ACLR測量，測量結果可能改善高達10dB或更多（圖3）。如果測量需要最高的性能，那么可以進一步調整分析儀設置。

　　本文小結

　　符合標準的頻譜測量（例如ACLR）對于射頻工程師開發下一代無線系統具有極其重要的作用。然而使用LTE應用軟件進行測量時，受多種因素的影響，這些測量非常復雜：鄰近信道帶寬的變化，發射濾波器的選擇，不同帶寬和不同干擾靈敏度的信道之間的射頻變量的交互。應對這一挑戰的實用解決方案是使用安裝有特定標準測量應用軟件的頻譜分析儀或信號分析儀。此組合能夠減少復雜測量中的錯誤，自動配置限制表和指定的測試裝置，確保測量具有出色的可重復性。使用分析儀優化技術可以進一步改善測量結果。

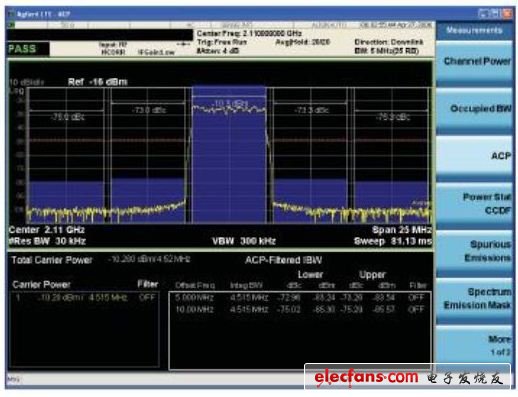

　　圖3：此處顯示的是使用優化設置后的安捷倫X系列信號分析儀獲得的ACLR測量結果。與圖2使用嵌入式N9080A LTE測量應用軟件獲得的結果相比，圖3中的ACLR實現了11dB的改善。

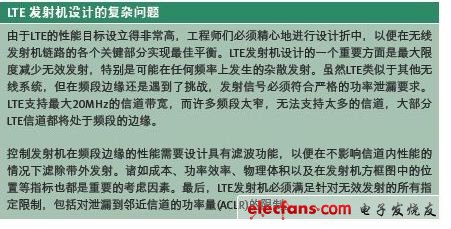

　　表1：LTE發射機設計的復雜問題。
