1、線電阻的電壓降的影響——地電平（0電平）直流引起的低電平提高

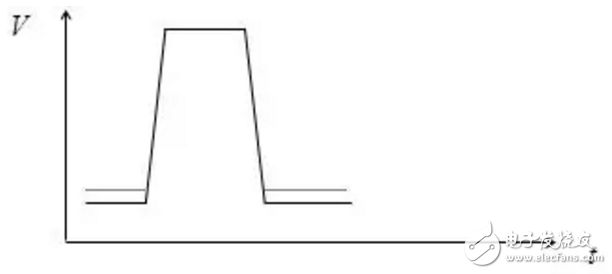

圖中虛線為提高的情況。提高幅度與IC的功耗大小、IC密度、饋電方式、地線電阻（R） 、饋電的地線總電流有關。 ΔV地= ΔI× ΔR

2、 信號線電阻的電壓降的影響

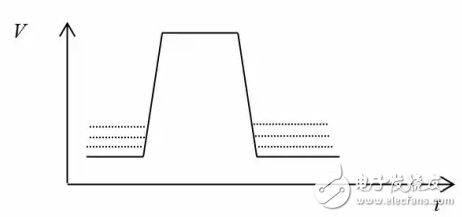

a） IC輸出管腳經過印制導線或電纜到另一IC的輸入腳，輸出低電平電流在印制導線或電纜電阻上引起一個低電平的抬高，其值為ΔVOL=IOL×R 。 見圖中的上面一條虛線。

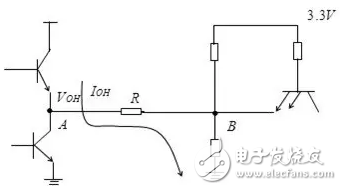

顯而易見，低電平的抬高與印制導線電阻值及輸出低電平電流有關，如下圖所示： B點的低電平比A點的低電平高

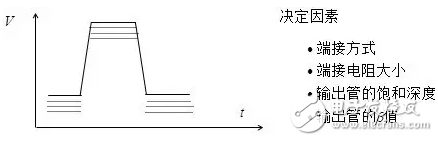

注意：當IC輸出腳為低電平時，如果此器件不是驅動器， 而是一般器件，則由于輸出低電平電流太大， 遠大于器件手冊給出的值，輸出三極管將退出飽和區，進入工作區，使輸出低電平抬高很多。如下圖中上面一條虛線所示：

端接電阻大小

輸出管飽和深度

輸出管β值

b） IC輸出管腳經過印制導線或電纜到另一個IC的輸入腳，輸出高電平電流在印制導線或電纜電阻上引起一個高電平的降低，其值為ΔVOH=IOH× R，見下圖中高電平上的下面虛線：

IOH由下列因素決定：端接方式、端接電平、端接電阻大小

R由下列因素決定：線寬、線厚、線長

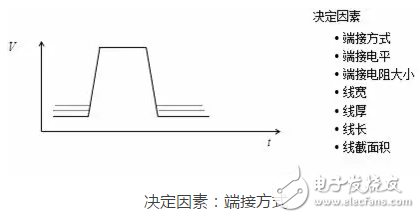

顯而易見，高電平的降低與印制導線或電纜電阻值及輸出高電平電流有關，如下圖所示：

B點的高電平比A點的高電平要低

注意： IC輸出腳為高電平時， 如果此器件不是驅動器，而是一般器件， 則由于輸出高電平電流太大，遠大于器件手冊給出的值時，輸出管也會退出飽和區，進入工作區，使輸出高電平降低很多。如下圖中下面一條虛線所示：
