1、系統結構框圖

圖1系統結構圖

1.1、信號調理電路

信號調理電路要完成的功能是：程控放大，疊加直流分量。程控放大的作用是：當輸入信號的幅度很小的時候就需要對輸入信號進行放大，使得被測信號可以在LCD上盡可能清楚的顯示出來。疊加直流分量的作用是：ATmega16自帶的A/D是單電源的，沒辦法輸入負壓而待測信號又往往有負壓。這時候就需要這樣一個電路，可以把負壓抬高到0電平以上。

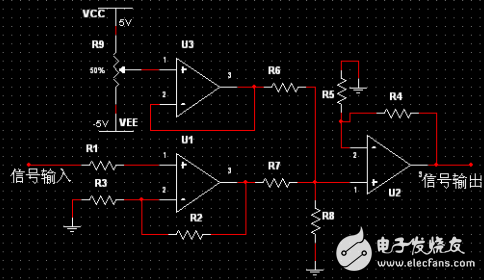

圖2信號調理電路原理圖

R1，R2分別由一個模擬開關CD4051來連接不同的電阻，不同的R1，R2通過公式：這樣就可以實現程控放大功能了?？烧{(diào)電阻R9用來設置信號調理電路加入的直流分量的大小。放大后的信號和直流分量最后由U3模擬加法器疊加后輸出。

輸入信號與輸出信號的關系：只要R4、R6、R7的阻值相同，調理電路輸入與輸出的關系簡化為：。

Ux為U3的輸出電壓，輸出電壓的電壓值與可調電阻R9中間抽頭的電壓一至。

1.2、主控芯片軟件設計

這個系統的主控芯片選擇的是，Atmel公司的AVR系列單片機ATmega16，最高可達到16MPIS指令速度。ATmega16有16K的flash， 1K的SRAM， 512 B的EEPROM，單片機內部自帶一個10 bits精度的逐次逼近型模數轉換器，內建采樣/保持電路。ADC的時鐘是可編程的，在這個設計中為了太到最高的采樣頻率100KHz ADC的時鐘設置為2MHz。ADC的觸發源選擇為定時器/計數器0溢出，ATmega16的定時器的時鐘源也是可編程的。這樣就可以通過控制定時器/計數器0溢出中斷頻率來控制ADC的采樣頻率。

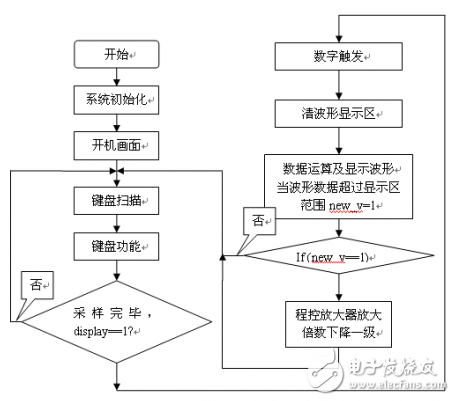

圖3簡易示波器系統程序流程圖

1.2.1、鍵盤功能

在這個系統中設置了7個按鈕分別為：運行與停止，放大倍數增大，放大倍數減小，采樣頻率增大，采樣頻率減小，觸發電平上移，觸發電平下移。

運行與停止鍵：是通過開啟和關閉ATmega16 ADC轉換完畢中斷的方式來實現的。

放大倍數的增大與減小：是通過ATmega16控制模擬開關CD4051來實現放大倍數的數字化控制。CD4051為8通道的模擬開關，所以程控放大器可以有8檔。

采樣頻率的增大與減小：是通過控制ATmega16的定時器0的時鐘源及定時器的初始值來實現系統所需要的各個采樣頻率。定時器0的中斷頻率就等于ADC的采樣頻率。

觸發電平的上移與下移：是通過對采樣來的數據進行數字觸發時，當數據的二進制值在增加的過程中某個數據的大小剛好與數字觸發的二進制數值一樣，在此以后的波形數據才存入顯示RAM中。

當這7個按鍵中的某一個被觸發，都會置位相應的標志位，以便刷新LCD液晶屏上相應的顯示信息。

1.2.3、數字觸發功能

如何實現觸發呢？用硬件來完成的話又會增加系統硬件電路的復雜度，我就想了一個辦法，有軟件的方式來實現觸發的功能。實現的過程如下：

for (ik=0;ik<500;ik++){

if (k0_ram){

if (box_buff[ik] < trigger) {

kk_ram = 1 ;

}

if (kk_ram){

if ((box_buff[ik] >= trigger) & (ik < 402)){

en_ram = 1 ;

k0_ram = 0 ;

kk_ram = 0 ;

}}}

if (en_ram){

boxing[adc_data]=box_buff[ik] ;

adc_data++ ;

if (adc_data > 96){

adc_data = 0x00 ;

en_ram = 0 ;

}}}

trigger的大小可以通過觸發電平上移與觸發電平下移按鍵來設置它的大小。
