硬件電路設計

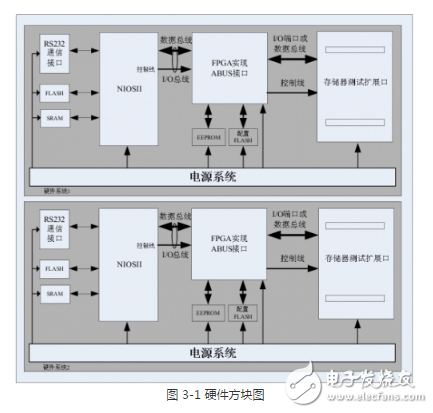

在測試NAND FLASH時，測試時間長達十個小時不等。在此為提高測試效率，增加測試速度，本設計采用兩套完全一樣且獨立的硬件系統構成?？赏瑫r(shí)最多測試2片NAND FLASH器件。每一個硬件系統由一個微處理器（NIOSII）加一個大容量FPGA及一個存儲器測試擴展接口（即ABUS接口）三大模塊構成。如圖3-1。RS232通信接口實現測試系統與上位機的數據交換，完成人機交互操作。電源系統產生各種合適的電壓，滿足各芯片的電源供給。

處理器模塊電路

處理器模塊電路由FPGA內嵌的NIOSII軟核（CPU）、兩路RS232通信、一個FLASH芯和一個SRAM芯片組成。CPU是整個系統的核心管理者，向下負責各種存儲器芯片的讀寫測試，向上負責與上位機通信，實現人機交互。通信由其中一個RS232電路完成，另一個RS232電路用來實現系統調試和軟件固化。FLASH芯片用來存儲程序代碼及重要的數據。而SRAM芯片在CPU上電工作以后，通過CPU加載FLASH的程序，最終給CPU的程序代碼提供快速的運行環境。

基于FPGA的ABUS接口模塊

ABUS接口模塊由FPGA芯片、配置FLASH及數據存儲EEPROM芯片構成。ABUS要實現NIOSII的外部總線與多種存儲器模塊的接口對接，每一種特定的存儲器有一個特定的時序邏輯，而每一種時序邏輯可以通過FPGA的硬件代碼（IP核）來實現，具體的每一個存儲器模塊在測試時會給ABUS接口一個固定的類別信號CLAS，ABUS接口根據這個類別信號識別出各種SIP存儲器模塊，最終切換出正確的對應特定產品的時序邏輯，來完成NIOSII通過外部總線來對存儲器芯片的讀寫測試。而配置FLASH實現FPGA在上電時硬件程序的加載工作及掉電數據保護。EEPROM用來存儲一些重要的系統參數。

SIP存儲器測試擴展接口

存儲器測試擴展接口在硬件上由兩排雙排座構成。一共是120個管腳。ABUS接口與測試擴展接口相連接：40個管腳與雙向的數據或I/O線相連、8個管腳與8根信號輸入控制線相連、16個管腳與16根片選信號輸出線相連、5個管腳與5根類別輸入信號相連、16個管腳與16根狀態輸入信號線相連、27個管腳與27根地址線相連。其它的管腳可分配成電源和地線，以及信號指示等。

ABUS接口IP核的設計

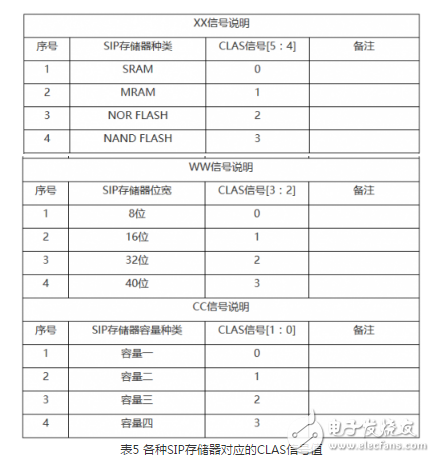

每一種SIP存儲器對應于一個特定的ABUS接口IP核，以實現正確的時序讀寫操作。這個IP核有一個統一的接口約定，都是由兩個固定的接口構成，其中與NIOSII連接的是外部總線接口，其操作按照NIOSII的外部總線時序規范來實現，另一個接口就是上文提及的ABUS接口，在相應的CLAS信號有效的情況下，它負責把NIOSII的外部總線讀寫時序轉換成對應存儲器芯片的時序。IP核的工作就是完成這些讀寫操作的轉換。表5是各種SIP存儲器對應的類別信（CLAS）號輸入值，在設計接口轉接板時要按這個值設定，ABUS才會切換出正確的讀寫時序。

七位類別示別信號含義：T_XX_WW_CC，T為1表示高低測試測試，為0表示常溫下的功能測試。XX表示存儲器種類，WW表示總線寬度，CC表示容量種類。

?

?

8位SRAM/MRAM/NOR FLASH接口IP核設計

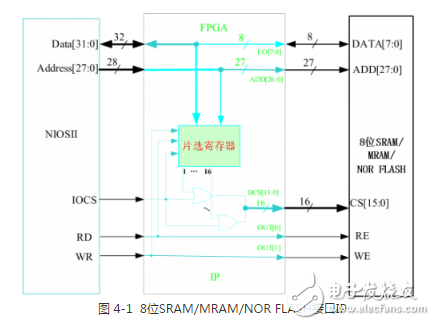

如圖4-1，SRAM、MRAM和NOR FLASH的接口操作基本一致，NIOSII的總線時序完全滿足。故在FPGA內部只要簡單地把相應的控制線和數據線相連就可以了，唯獨只要設計一個片選寄存器，用來區分存儲器芯片的16個片選。每一個片選可以訪問的空間為128MByte。片選寄存器的地址為（基址+0x0FFFFFFC），基地址設在NIOSII外部總線的最高地址位。

16位SRAM/MRAM/NOR FLASH接口IP核設計

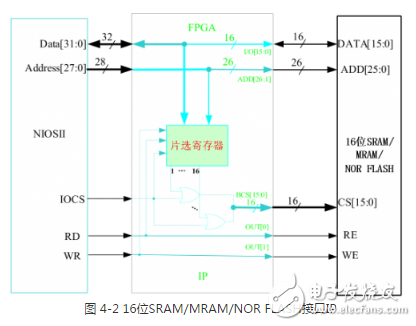

如圖4-2，SRAM、MRAM和NOR FLASH的接口操作基本一致，NIOSII的總線時序完全滿足。故在FPGA內部只要簡單的把相應的控制線和數據線相連就可以了，唯獨只要設計一個片選寄存器，用來區分SIP的16個片選。每一個片選可以訪問的空間為128MByte。片選寄存器的地址為（基址+0x0FFFFFFC），基地址設在NIOSII 外部總線的最高地址位。

32位SRAM/MRAM/NOR FLASH接口IP核設計

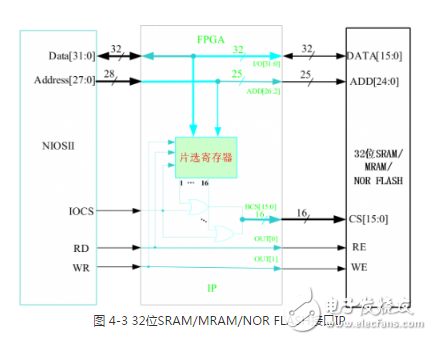

如圖4-3，SRAM、MRAM和NOR FLASH的接口操作基本一致，NIOSII的總線時序完全滿足。故在FPGA內部只要簡單的把相應的控制線和數據線相連就可以了，唯獨只要設計一個片選寄存器，用來區分SIP的16個片選。每一個片選可以訪問的空間為128MByte。片選寄存器的地址為（基址+0x0FFFFFFC），基地睛設在NIOSII 外部總線的最高地址位。

40位SRAM/MRAM/NOR FLASH接口IP核設計

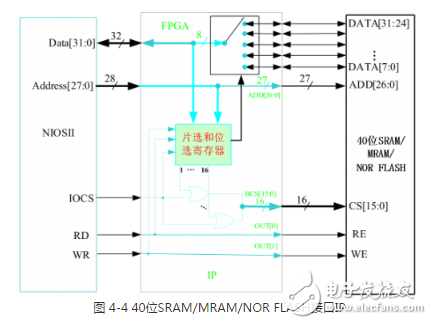

如圖4-4，40位的數據寬度有點特殊。在此我們把40位的數據分成5個8位的區域，用8位寬度的總線去分別訪問每一個區域。IP核中的位選寄存器就是用來完成切換8位數據總線到40位總線的5個區域的其中一個。片選寄存器的地址為（基址+0x0FFFFFFC），位選寄存器的地址為（基址+0x0FFFFFF8）。最大可以測試128M×40位×16片的存儲器SRAM/MRAM/NOR FLASH模塊。

8位NAND FLASH的ABUS接口IP設計

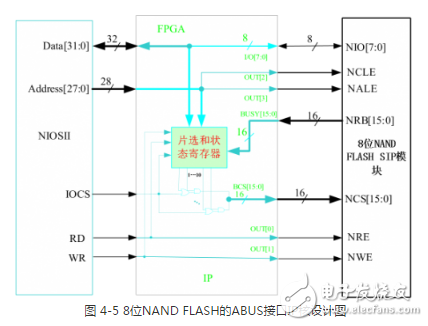

如圖4-5，通過寫片選寄存器來選中模塊的16個片選的其中一個。我們約定其地址為（基址+0x0FFFFFFC）。讀狀態寄存器返回的是16個NAND FLASH芯片的忙信號，其地址為（基址+0x0FFFFFF8）。向地址（基址+0x00）寫入數據就是對NAND FLASH數據寄存器的寫操作。向地址（基址+0x00）單元讀數據就是對NAND FLASH數據寄存器的讀操作。向地址（基址+0x01）寫入數據就是對NAND FLASH命令寄存器的寫操作。向地址（基址+0x02）寫入數據就是對NAND FLASH地址寄存器的寫操作。

16位NAND FLASH的ABUS接口IP設計

16位的NAND FLASH存儲器芯片可以有多種組合方式，可以用多個16位的NAND FLASH組合，也可以用多個8位的NAND FLASH組合。這里我們假設16位的SIP NAND FLASH產品是由多個16位的NAND FLASH組合而成，下面的IP核是根據它的結構來設計的。

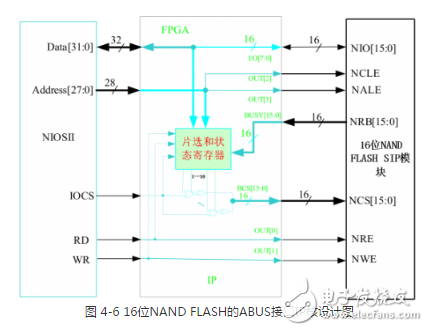

如圖4-6，通過寫片選寄存器來選中模塊的16個片選的其中一個。我們約定其地址為（基址+0x0FFFFFFC）。讀狀態寄存器返回的是16個NAND FLASH芯片的忙信號，其地址為（基址+0x0FFFFFF8）。向地址（基址+0x00）寫入數據就是對NAND FLASH數據寄存器的寫操作。向地址（基址+0x00）單元讀數據就是對NAND FLASH數據寄存器的讀操作。向地址（基址+0x01）寫入數據就是對NAND FLASH命令寄存器的寫操作。向地址（基址+0x02）寫入數據就是對NAND FLASH地址寄存器的寫操作。

驗證與總結

將寫好的FPGA程序和調試的C代碼寫入FLASH后，掉電重配置FPGA，串口的輸出能正常識別所有設置好的存儲器芯片，并能夠進行準確地讀寫功能測試。達到了設計目的。

本文介紹了一種低成本、簡單、靈活的多種存儲器芯片測試系統的硬件設計，并采用FPGA、FLASH、SDRAM、RS232電路等實現。采用這種方案，用戶可根據市場需求，靈活的增加測試系統功能，實現更多的存儲器芯片測試。
