30. 測試選擇按鍵：

　?、拧白蟆?、“右”、“二簇”：可以在測試時任選左右兩個被測管的特性，當置于“二簇”時，即通過電子開關自動地交替顯示左右二簇特性曲線，此時“級/簇”應置適當位置，以利于觀察。二簇特性曲線比較時，請不要誤按單簇按鍵。

　　⑵“零電壓”鍵：按下此鍵用于調整階梯信號的起始級在零電平的位置，見（22）項。

　　⑶“零電流”鍵：按下此鍵時被測管的基極處于開路狀態，即能測量ICEO特性。

　　31、32. 左右測試插孔：插上專用插座（隨機附件），可測試F1、F2型管座的功率晶體管。

　　33、34、35.晶體管測試插座。

　　36. 二極管反向漏電流專用插孔（接地端）。

　　37. 二簇移位旋鈕：在二簇顯示時，可改變右簇曲線的位置，更方便于配對晶體管各種參數的比較。

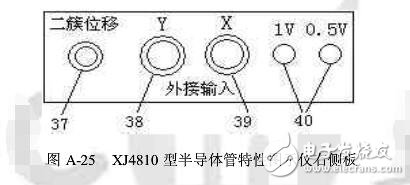

　　38. Y軸信號輸入：Y軸選擇開關置外接時，Y軸信號由此插座輸入。

　　39. X軸信號輸入：X軸選擇開關置外接時，X軸信號由此插座輸入。

　　40. 校準信號輸出端：1V、0.5V校準信號由此二孔輸出。

　　四、測試前注意事項

　　為保證儀器的合理使用，既不損壞被測晶體管，也不損壞儀器內部線路，在使用儀器前應注意下列事項：

　　1. 對被測管的主要直流參數應有一個大概的了解和估計，特別要了解被測管的集電極最大允許耗散功率PCM、最大允許電流ICM和擊穿電壓BVEBO、BVCBO 。

　　2. 選擇好掃描和階梯信號的極性，以適應不同管型和測試項目的需要。

　　3. 根據所測參數或被測管允許的集電極電壓，選擇合適的掃描電壓范圍。一般情況下，應先將峰值電壓調至零，更改掃描電壓范圍時，也應先將峰值電壓調至零。選擇一定的功耗電阻，測試反向特性時，功耗電阻要選大一些，同時將X、Y偏轉開關置于合適擋位。測試時掃描電壓應從零逐步調節到需要值。

　　4. 對被測管進行必要的估算，以選擇合適的階梯電流或階梯電壓，一般宜先小一點，再根據需要逐步加大。測試時不應超過被測管的集電極最大允許功耗。

　　5. 在進行ICM的測試時，一般采用單簇為宜，以免損壞被測管。

　　6. 在進行IC或ICM的測試中，應根據集電極電壓的實際情況選擇，不應超過本儀器規定的最大電流，見表A-3。

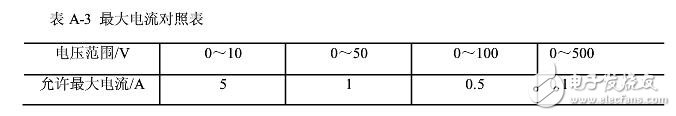

　　表A-3 最大電流對照表

　　7. 進行高壓測試時，應特別注意安全，電壓應從零逐步調節到需要值。觀察完畢，應及時將峰值電壓調到零。

　　五、基本操作步驟

　　1. 按下電源開關，指示燈亮，預熱15分鐘后，即可進行測試。

　　2. 調節輝度、聚焦及輔助聚焦，使光點清晰。

　　3. 將峰值電壓旋鈕調至零，峰值電壓范圍、極性、功耗電阻等開關置于測試所需位置。

　　4. 對X、Y軸放大器進行10度校準。

　　5. 調節階梯調零。

　　6. 選擇需要的基極階梯信號，將極性、串聯電阻置于合適擋位，調節級/簇旋鈕，使階梯信號為10級/簇，階梯信號置重復位置。

　　7. 插上被測晶體管，緩慢地增大峰值電壓，熒光屏上即有曲線顯示。

　　六、測試實例

　　1. 晶體管hFE和β值的測量

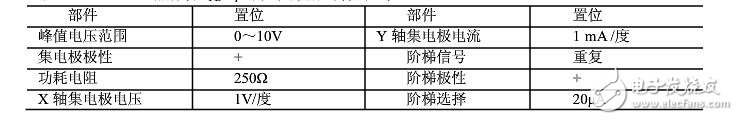

　　以NPN型3DK2晶體管為例，查手冊得知3DK2 hFE的測試條件為VCE =1V、IC=10mA。將光點移至熒光屏的左下角作座表零點。儀器部件的置位詳見表A-4。

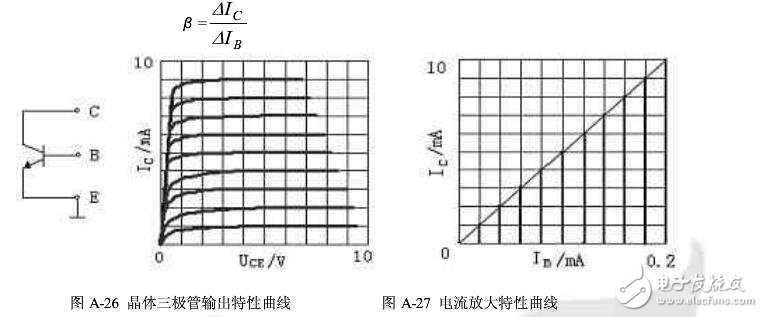

　　逐漸加大峰值電壓就能在顯示屏上看到一簇特性曲線，如圖A-26所示。讀出X軸集電極電壓Vce =1V時最上面一條曲線（每條曲線為20μA，最下面一條IB=0不計在內）IB值和Y軸IC值，可得

　　若把X軸選擇開關放在基極電流或基極源電壓位置，即可得到圖A-27所示的電流放大特性曲線。即

　　PNP型三極管hFE和β的測量方法同上，只需改變掃描電壓極性、階梯信號極性、并把光點移至熒光屏右上角即可。

　　2.晶體管反向電流的測試

　　以NPN型3DK2晶體管為例，查手冊得知3DK2 ICBO、ICEO的測試條件為VCB、VCE均為10V。測試時，儀器部件的置位詳見表A-5。

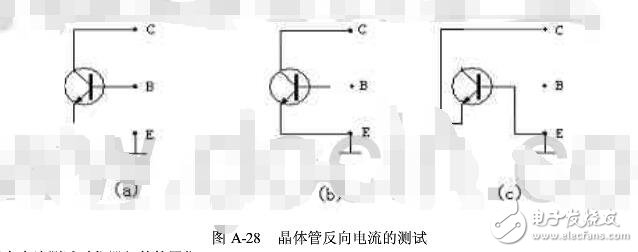

　　逐漸調高“峰值電壓”使X軸VCB=10V，讀出Y軸的偏移量，即為被測值。被測管的接線方法如圖1-28，其中圖A-28（a）測ICBO值，圖A-28（b）測ICEO值、圖A-28（c）測IEBO值。

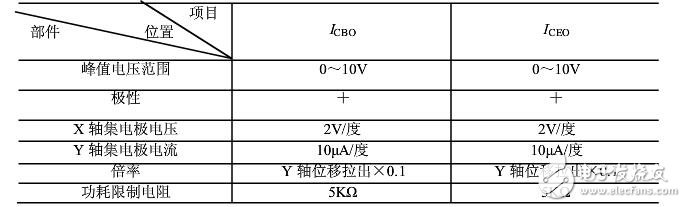

　　表A-5 3DK2晶體管反向電流測試時儀器部件的置位

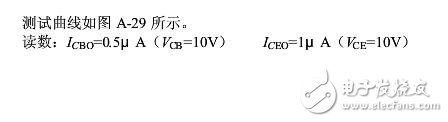

　　測試曲線如圖A-29所示。

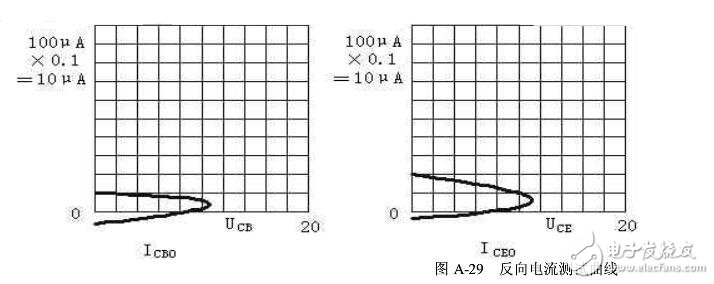

　　圖A-29 反向電流測試曲線

　　PNP型晶體管的測試方法與NPN型晶體管的測試方法相同?？砂礈y試條件，適當改變擋位，并把集電極掃描電壓極性改為“—”，把光點調到熒光屏的右下角（階梯極性為“+”時）或右上角（階梯極性為“—”時）即可。
