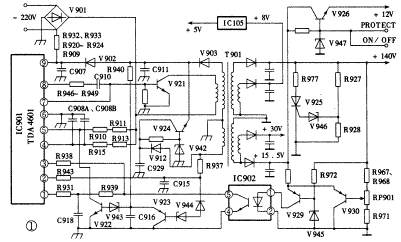

電路分析該機開關電源電路如圖1所示，它以電源控制模塊TDA4601為核心，采用自激方式振蕩，調頻方式穩壓，并用開關變壓器實現多路電源并聯輸出，輸出電壓可由RP901微調。主電路板為冷底板。由于采用寬電源技術，該機電源電路無需任何轉換即可在90～270V范圍內正常工作。
　　開關電源的工作過程是：市電檢波后的＋300V脈動直流電壓分為三路輸出：一路經開關變壓器T901初級繞組向開關管V921集電極供電；一路經R910、R911向IC901⑤腳提供約6.2V的電壓，使IC901為非保護狀態；還有一路經R913、R915和C908A、C908B積分，加至IC901第④腳。IC901⑨腳為電源輸入端，其初始工作電壓由啟動電路R909、R920～R924、R932、R933(多個電阻串接)及橋堆V901中的一只整流二極管對市電進行半波整流后在C907兩端形成。當⑨腳電壓接近＋12V時，IC901內電路形成約4V的基準電壓，并從①腳輸出。該電壓經R931、C918積分加至③腳。當③腳電壓升至約2V時，內電路中觸發起動邏輯電路動作，由⑧腳輸出起動脈沖經外電阻R946～R949(多個電阻并接)及耦合電容C910加至開關管V921的基極，開關管產生集電極起動電流，并在開關變壓器T901的各繞組中產生感應電壓。其正反饋繞組感應的正電壓經R937、C915積分加在IC901的第②腳，使②腳得到正向變化的過零電壓，觸發內電路控制邏輯電路，使⑧腳輸出的起動脈沖產生正反饋效應，V921迅速飽和。在飽和期間，＋300V對C908A、C908B充電，電容兩端的電壓漸升高，當升高至④腳內電路的電壓值時，觸發內電路控制邏輯電路動作，使⑧腳停止輸出脈沖而⑦腳對地短接，V921在C910負電壓的作用下面迅速截止。開關管載止的同時，IC901④腳電壓即降至2V，并重新開始對C908A、C908B的充電過程。所以，該支路的積分時間常數及④腳內電路的設定電壓值決定了開關管飽和時間的長短，亦即決定了開關振蕩的頻率。開關管載止時，反饋繞組產生負電壓加至R937和C915，隨著開關變壓器儲能向負載釋放，此負電壓逐漸減弱并產生由負變正的正向過零信號，經IC901②腳識別后又開始新一輪的開關振蕩，如此周而復始。

　　開關電源的穩壓原理如下：電路起振后，IC901③腳的電壓即受到IC902⑤腳的控制，不再用作起動觸發，而是與其外圍的光電耦合器IC902、誤差比較放大電路(由V945、V929、V930等組成)及＋140V取樣電路一起構成穩壓環路。IC901③腳根據IC902⑤腳輸送過來的誤差電壓即時地調整IC901④腳的內電路設定電壓值，從而調整開關管的導通時間，使開關變壓器的儲能隨之改變，從而達到穩定輸出電壓的目的。另外，從上述有關IC901④腳工作情況的分析可以看出，市電發生波動時，＋300脈動直流電壓隨之波動，使C908A、C908B充電的速度發生改變，充電至④腳內電路電壓設定值所需的時間相應發生改變，由此直接改變開關管導通的時間，達到穩定輸出電壓的目的。由于采用直接控制，避開了穩壓調整環路的取樣比較、誤差放大等中間過程，因而反應速度極快。這也是本電源寬電源技術的一個重要環節。
　　該機開關電源本身設置有過載保護和過壓保護電路。其過載保護電路由IC901⑤腳和V922、V943、V923、V944及C916等元件構成。在開關管導通期間，V923因其基極受反饋繞組感應的正電壓控制而處載止?fàn)顟B(tài)，C916被充電；在開關管截止期間，V923因其基極電壓變?yōu)樨?fù)電壓而導通，為C916提供放電回路。電路正常工作時上述充電放電過程相對平衡，C916兩端僅有極低的電壓，V922則因無基極偏壓而保持載止?fàn)顟B(tài)，IC901⑤腳保持約6.2V的電壓。當電路存在嚴重過載時，開關管導通的時間必然相對延長以保證輸出電壓的穩定，這樣C916充電的時間相對增加，其兩端的電壓升高導致V943齊納擊穿，V922飽和導通，使⑤腳電壓近于0V，電路進入保護狀態。過壓保護電路由可控硅V925及其觸發電路946等元件構成。當電源故障導致輸出電壓升高時，＋140V主電源亦升高，通過R927、R928分壓使穩壓管V946齊納擊穿，觸發可控硅V925導通，＋140V主電源輸出端被V925和R977對地短接，電源的過壓故障變換為過載故障，引起過載保護電路動作而實現過壓保護。這兩種保護電路的動作，均會引起無光柵、無圖像、無聲音故障。
　　另外，該機開關電源還采用了寬電源調整技術，主要通過IC901⑨腳外的寬電壓供電電路V924和IC901④腳所具備的直接調整輸出電壓的功能來實現。開關電源工作時，如果市電正常，IC901⑨腳的工作電壓主要由V903、C911整流濾波電路提供，另一路整流濾波電路V912、C929所提供的＋28.6V的電壓經V924穩壓后輸出＋12.7V電壓作為輔助電源供電。由于V924輸入端與輸出端間有很寬的電壓調整余量，即使市電降得很低，V924仍能向IC901⑨腳提供穩定的工作電壓，保證其正常工作。
　　故障檢修檢修時，首先應判別“三無”故障是否因停振所致。這要從自激振蕩的條件，亦即從放大環節和正反饋環節兩個方面進行檢查。為防止走彎路，一般先停機檢查放大環節，在確認開關管及其主回路無損壞后再對正反饋控制環節進行通電檢測。I901⑨腳是檢測的關鍵點，因為該腳電壓是判別IC是否損壞的重要依據。正常時，只要啟動電路正常，⑨腳電壓即可升至＋12左右。若此電壓過低，可斷開⑨腳后單獨監測C907兩端的電壓，看其是否能逐漸升高，或停電依次檢查C907，R909、R920～R924，R932、R933及橋堆V901。若啟動電路正常而⑨腳電壓過低，可初步判斷IC901已損壞。
　　IC901⑨腳電壓正常時，可依次檢查其⑤、①、③、④各腳電壓，即使電路停振，此4腳亦應有相應的工作電壓。⑤腳正常工作電壓約為6V，若此腳電壓低于2V，表明IC901已進入保護狀態。此時應先檢查⑤腳外圍的V922、V943、V923、V944等元件及接在⑨腳與保護電路間的反向隔離二極管V902，如果這些電路元件都正常，則表明電路確為保護動作而非誤動作。然后應檢查變壓器各次級是否存在過流性故障。同時考慮是否存在過壓而導致過載保護的可能性。⑤腳電壓正常后再查①腳電壓。只要外接電阻R931等元件未短路，①腳應有4.3V的內穩壓輸出，否則IC內穩壓電路已損壞。IC901③腳電壓應在2到4V之間，該腳電壓不正常時，主要查外電路光電耦合器IC902④、⑤腳是否擊穿短路。IC901④腳應有大于2V的電壓，該腳電壓不正常時，查C908A、C908B是否漏電或短路，R915、R913是否開路。

二、微處理器電路的分析與檢修

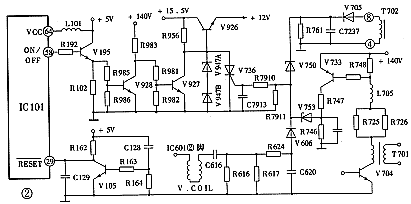

　　電路分析該機開關電源的振蕩過程不受其它電路控制，通電即進入正常工作狀態。遙控開關機和對負載電路的保護是通過控制開關電源中的＋12V電壓來實現的。由于整機小信號處理電路和行場振蕩IC的工作電源均取自該＋12電壓，故該＋12V電壓輸出不正常時，即使其它電路都正常，電視機也將出現“三無”故障現象。圖2列出了與之有關的電路。

　　該機微處理器IC101采用M37102M8－503SP，與“三無”故障直接相關的引腳有腳＋5V電源引入端，腳開關機控制端，腳復位端及、腳時基脈沖振蕩器輸出、輸入端等。微處理器進入正常工作狀態之前必須首先進行一次復位操作，否則微處理器內各功能電路均得不到工作電源，處于關閉狀態。該機復位電路由V105、C128等元件組成。其工作過程是：電視機電源接通時，＋5V即對C128充電，為C105提供基極偏流。由于充電電流開始值最大，然后按指數規律逐漸衰減到零，故在電視機通電的瞬間，V105飽和導通，使IC101腳為低電平，微處理器進行復位操作。隨著充電電流的減小，V105逐漸退出飽和狀態而進入載止?fàn)顟B(tài)，使IC101腳保持＋5V電壓，微處理器進入正常工作狀態。該機開關機控制電路同IC101腳和V195、V928、V927等元件構成。腳為高電平時，V195導通、V928導通、V927截止，V926可輸出穩定的＋12V電壓供各負載電路，電視機處開機狀態；腳電壓為低電平時V195截止、V928截止、V927導通，使V926基極對地短接，＋12V輸出被切斷，電視機處于待機狀態。
　　故障檢修“三無”故障出現后，如果測得開關電源的＋140V主電壓正常，應隨即檢查微處理器及開關機控制電路。首先檢查＋12V輸出管V926及其基極穩壓電路中的R956、V947A、V947B。如果這些元件都正常，再通電檢測IC101腳，如無＋5V工作電源，要查IC105及＋5V產生電路。腳電壓正常時，可對電視機進行遙控開關機操作，此時IC101腳應有高低變化的ON/OFF控制電壓輸出。若該腳電壓始終為零，說明微處理器工作不正常，需繼續檢查復位電路和時基脈沖振蕩電路。如果復位和時基兩電路中無元件損壞，則可推斷IC101已損壞。如果腳電壓變化正常，可依次檢測V195、V928、V927各級電路的電壓變化情況。檢測前可斷開V927集電極與V926基極的聯系，這樣一方面可單獨對開關機控制電路進行檢測，另一方面若此時電視機恢復正常，說明問題出在開關機控制電路，若此時電視機仍無光無聲，應檢修保護電路。

三、負載保護電路的分析與檢修
　　電路分析該機除開關電源本身設置有過載和過壓保護外，在負載電路中還設置有以下三種保護功能：
　　(1)X射線保護行輸出變壓器T702的燈絲繞組⑧～④的電壓經V705、R7237整流濾波后加在穩壓二極管V750的負極，V750正極經R7910接可控硅V736的觸發極。當顯像管陽極高壓超過規定值時，燈絲繞組的電壓同時升高，使V750齊納擊穿，觸發可控硅V736導通，使＋12V輸出管V926基極對地短接，＋12V輸出管V926基極對地短接，＋12V電壓輸出被切斷，整機進入保護狀態。
　　(2)場輸出耦合電容短路保護當場輸出耦合電容C616嚴重漏電或短路時，場輸出級(IC601②腳)中的直流分量將使流過R616、R617的電流急劇增加，電阻兩端的電壓急劇上升，經V606、R7910觸發可控硅V736導通，從而進入保護狀態。
　　(3)行激勵級過流保護行激勵級因過流而損壞行激管及其供電電阻的現象在彩電維修中屢見不鮮。該機具有行激勵級過流保護電路。V733的be結通過對行激勵級供電電阻R748的電壓取樣來監測行激勵級的電流，激勵級電流正常時，R748兩端的電壓不足以使V733導通，V733處于截止?fàn)顟B(tài)；當激勵級出現過流特別是當激勵管處于飽和狀態時，R748兩端的電壓劇增使V733導通，其集電極輸出高電平經R747、R746分壓使穩二極管V753齊納擊穿，產生觸發信號使可控硅V736導通而進入保護狀態。
　　故障檢修對保護電路的檢修一般分兩步進行。首先要通過檢查來判別是否存在保護電路自身的誤動作。要重點檢查可控硅V736、穩壓管V750、V753等元件。確屬保護動作時，不宜籠統采用開路法來判別保護動作的類別，而應針對不同的保護動作采取相應的判別方法：調低主電源電壓或增加逆程電容容量，以判別是否屬高壓過高；斷開場輸出或焊下耦合電容進行檢查，以判別是否為場輸出耦合電容短路導致保護動作；開機時監測V733集電極電壓，以判別行激勵級是否出現過流現象而導致了保護動作。一旦確定保護動作的原因即可檢查相應電路。
　　需要指出的是，該機行掃描電路、伴音功放電路和小信號處理電路均由開關電源供電，所以在＋12V電源正常時，若非出現行掃描電路與伴音功放同時損壞的情況，則不可能出現“三無”的故障現象，亦即行電路的故障(如行停振等)只影響光柵的形成，而不影響伴音的正常。一般彩電“三無”故障往往直接與行電路相關，該機則不然，這是檢修時應予以注意的。當然，上述有關行電路工作異常而導致保護動作的情況則應另當別論。
