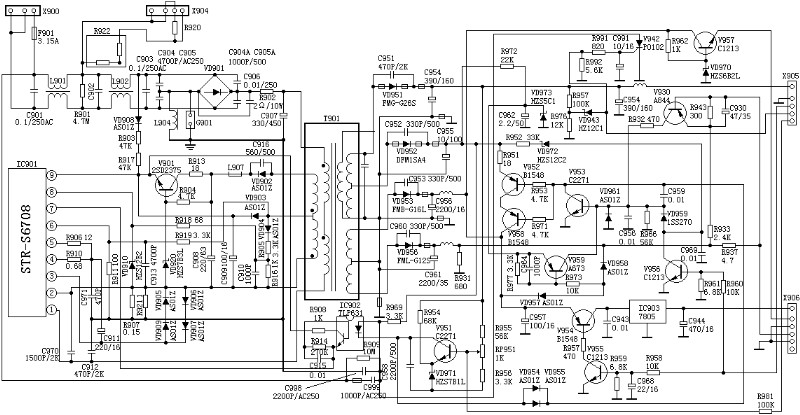

點擊此處查看放大圖紙

    金星D2902、D2912等機型的電源采用了三根公司的電源厚膜塊STR-S6708，該電源具有適應電網電壓寬（90V-270V）、保護電路完善、外圍元件少等特點，該電路能改變開關電源脈沖寬度，在待機時采用窄脈沖方式工作，在正常開機時采用寬脈沖方式工作，因而無須另設待機時的輔助電源。

    開關電路振蕩過程
    STR-S6708的（9）腳是電源供應腳，只有（9）腳供電正常，厚膜電路才會正常工作。
    VD908從220V交流電上直接整流，經R903、R917限流、C909濾波后得到8V左右的直流電壓，加到IC901的（9）腳，IC901開始工作，開關電源開始振蕩，由VD908整流得到的電壓能量較小，不能維持IC901的正常工作，但是當開關電源開始振蕩后，開關變壓器T901的（V2）腳將輸出電壓，經VD903整流、C909濾波后可得到穩定的8V電壓，向IC901供電。
    光有VD903整流后的電壓仍然是不行的，因為當電視機進入待機狀態時，整機的主電壓將從127V下降到30V左右，此時，開關變壓器的（V2）腳輸出電壓也將大幅度下降，經VD903整流后的電壓根本達不到8V，這時就要靠V901這一回路來繼續維持供電了。在正常開機狀態，開關變壓器的（V3）腳輸出電壓，經VD902整流、C908濾波后得到約45V左右的直流電壓，加到V901的C極，但是，由于這時的V901的發射極電壓為8V，而基極接有穩壓管VD920，VD920的穩壓值是7.2V，所以V901的基極電壓比發射極電壓低，V901不會導通，IC901的（9）腳供電由VD903提供。當整機進入待機狀態時，開關變壓器的（V3）腳輸出電壓經VD902整流后的到11V左右的電壓，此時，由于VD903輸出的電壓很低，V901得到正偏開始導通，其發射極輸出電壓為6.7V左右，繼續為IC901的（9）腳提供電源。
    V901回路的另一個作用是，當電網電壓降低時，VD903整流后的電壓也將降低，當降低到6.6V以下時，V901會導通，繼續向STR-S6708的（9）腳供電，所以，這種開關電源適應電網電壓的范圍很寬。
    IC901的（9）腳得到電壓后開始振蕩，其振蕩的脈沖頻率和脈沖寬度由IC901內部的RC時間常數決定。振蕩脈沖從IC901的（5）腳輸出，然后分為二路：一路作為負反饋信號經R906、R910送回IC901的（4）腳，以控制IC901內部比例驅動電路的工作狀態；另一路經C911送回到IC901的（3）腳，STR-S6708的（3）腳是內部開關管的基極，（1）腳是集電極，（2）腳是發射極。在開關脈沖的作用下開始振蕩，開關管在C、E間產生振蕩電流，在開關變壓器的（P1）、（P2）繞阻產生感應電壓，經耦合后在其它繞組也產生相應的感應電壓，經整流濾波后供各級負載使用。
    由STR-S6708組成的開關電源，只要其（9）腳加上6V以上的電壓，電路就能起振，不需另設正反饋電路。

    穩壓過程
    STR-S6708是根據改變（7）腳的電流來控制輸出電壓的大小的，（7）腳電流越大，開關管導通時間變短，輸出電壓就越低；反之，（7）腳電流越小，開關管導通時間變長，輸出電壓就越高。
    整機輸出電壓的大小由V951控制，V951是取樣三極管，R955是取樣電阻，直接從主電源上取樣，若有某種原因使得主電源電壓升高，則會發生下面一系列控制過程，最終使輸出電壓穩定：
+B升高→V951的B極電壓↑→V951的C極電壓↓→光耦IC902的（1）、（2）腳的電流↑→光耦I(lǐng)C902的（4）、（5）腳的電流↑→STR-S6708（7）腳電流↑→輸出電壓降低。
    反之，若輸出電壓降低，則發生上述相反的過程。

    待機/開機控制
    D2902的待機/開機設計比較獨特，也比較復雜，下面我們來分析這一部分的電路。
    D2902的電源輸出中有二個5V，但排插X306的（2）腳上的5V是CPU的供電電壓，它不受開機或待機的控制，輸出電壓始終保持5V，因而能在待機時繼續為CPU供電。
    在開機時，CPU的POWER腳輸出高電平，加到V956的基極，V956飽和導通，此時，對VD959而言，由于其正端電壓為0V，所以VD959截止，VD953基極由于得不到偏置而截止，V952、V958也都截止，V957的集電極電壓由VD953整流濾波后得到（約9V），經穩壓后從發射極輸出5V-STB電壓，供CPU使用。
    待機時，CPU的POWER腳輸出低電平，加到V955基極，V955截止，V954因無偏置也截止，所以IC903這一路的5V停止輸出；加到V956的基極，V956截止，另一方面，由VD952整流輸出的電壓約15V（開機時為80V），經R952、VD972加到VD959的正極，經VD959加到VD953的基極，使VD953導通，IC902的電流增大，各路電壓大幅度下降，由VD953整流濾波后得到的電壓也大幅度下降（約3V），已無法向V957的集電極提供電壓，但由于VD953導通，V952、V958也導通，繼續向V957的集電極供電，經V957穩壓后繼續輸出5V電壓向CPU供電。

    開關電源的保護
    D2902電源有完善的保護功能，STR-S6708本身能檢測開關電源的工作狀態，能對過流、過壓、開關管的尖峰脈沖等實施保護。而對于后級的各路負載有著復雜而全面的保護，下面我們對各種保護予以介紹。

    一：電源厚膜塊的保護。
    STR-S6708電源厚膜塊具有過熱、過壓、過流三種保護。
    1·過熱保護：當電源工作異常引起STR-S6708溫度升高時，內部的熱敏元件測到溫度達到150℃，溫度保護電路動作，內部振蕩器停振，開關管無驅動脈沖而停止工作。溫度保護是STR-S6708自身具有的功能，無需外圍電路。

    2·過壓保護：STR-S6708的（9）腳既是供電腳，同時也是過壓保護電路檢測端，內接過壓保護電路，當（9）腳電壓大于11V時，保護電路動作，內部振蕩器停振，開關管無驅動脈沖而停止工作。
STR-S6708的（8）腳也有過壓保護作用，當（8）腳電壓大于1.5V時，內部振蕩電路停止工作，開關電源無輸出。

    3·過流保護：STR-S6708的（2）腳是內部開關管的發射極，（2）腳通過R907和R921并聯后接地，顯然，R907、R921上流過的電流就是開關管的發射極電流，R907、R921上所產生的壓降能反映出開關管電流的大小。R907、R921上所產生的壓降經R911加到（6）腳，當（6）腳電壓比（2）腳電壓低1V以上時，內部振蕩電路停止工作，開關電源無輸出。

    二：負載的保護。
    1·主電源過壓保護：由R975和R976對主電源電壓進行分壓取樣，當分壓點電壓大于12.7V時，VD943導通，取樣電壓經VD943、R991加到V942的控制腳，V942導通，V942導通后引起光耦I(lǐng)C902的（1）、（2）腳電流減小，從而引起IC902的（4）、（5）腳電流減小，這樣會引起開關電源各路電壓進一步升高，但當STR-S6708的（9）腳電壓大于11V時，開關電源將停振，從而無輸出電壓，達到了保護的目的。注意：V942的導通將引起開關電源將停振，后面還有幾路保護，都是通過使V942導通而起到保護目的的。

    2·伴音電路過流保護：由VD956整流濾波后輸出30V電壓經R935后送往伴音功放電路，R935上的壓降能反映出伴音功放電路的電流，當R935上的電壓大于0.7V時，V930導通，引起V953導通，這時，VD954、VD955的負極相當于接地，引起IC902的（2）腳電壓幾乎為0，IC902的電流增大，開關電源輸出電壓大幅度降低，當IC901的（9）腳電壓降到6V以下時，開關電源停振。

    3·13V、30V短路保護：VD952整流濾波輸出的22V電壓，經R972、VD973在V959的E極建立一個5V基準電壓，當13V或22V出現短路時，VD957或VD958會導通，V959得到正偏而導通，V953導通，進入保護狀態。

    4·主電源過流保護：主電源電壓經R724后加到FBT的+B腳（D2912圖紙上畫的有誤），R724上的壓降反映了行電流的大小，當行電流過大時，R724上的電壓經R723、R720、R725分壓后使V714導通，V942導通，電源進入保護狀態。

    5·+12V短路保護：行輸出變壓器輸出的15V電壓，經IC701三端穩壓器穩壓后輸出12V電壓，若12V電壓有短路或負載太重，將使得IC701的（1）、（2）腳電位差增大，一旦IC701的（1）、（2）腳電位差大于VD701的穩壓值（9V）時，VD701導通，V717也導通，V942導通，電源進入保護狀態。

    6·燈絲電壓保護：行輸出變壓器輸出的燈絲脈沖電壓經VD716整流、C727濾波后變成直流電壓，然后經R753、R753A、R727分壓，一旦分壓后的電壓大于 12V，VD717將導通，V942導通，電源進入保護狀態。

    7·幀輸出過流保護：行輸出變壓器輸出的25V電壓經R623加到幀輸出電路，如果幀輸出電流過大，則R623上的壓降也增大，引起V602導通，V942導通，電源進入保護狀態。

    8·幀幅過大保護：當幀幅過大時，R613上會產生很大的鋸齒波電壓，此電壓經VD602整流、C620濾波后變成直流電壓，一旦此電壓大于1.2V時，VD603導通，V942導通，電源進入保護狀態。
