出于安全考慮，USB規范（2.0版）要求為所有自供電集線器設計提供過流保護。利用外部電源開關實現過流檢測和電源切換。過流保護可利用聚合物PTC或固態開關來實現。

　　電源切換意味著您的USB集線器能關閉下游設備的電源。所有總線供電集線器設計都要有電源切換功能。此外，自供電集線器還能為下游端口實現電源切換，但這并不是必需的。電源切換能以群組模式和單個模式實現。在群組模式下，如果組中所有端口消耗的總電流超出了預設限制，那么集線器就可將這組端口一同關閉。在單個模式下，集線器僅關閉超過限制的單個端口。

　　當單個端口處于未配置或關閉狀態時，此單個端口的電源就會被關閉。在群組模式下，只有組中所有端口都處于未配置或關閉狀態時，集線器才會關閉這組端口。如果群組中任意一個端口收到SetPortFeature（PORT_POWER）請求，集線器就會打開端口組。

　　單個模式電源切換

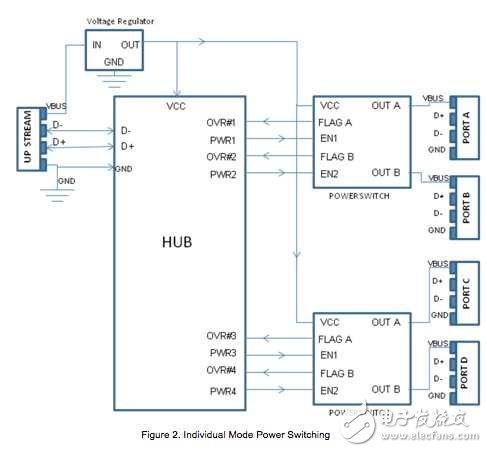

　　單個模式端口保護功能為每個端口使用專用開關。當端口出現電源浪涌時，集線器會將其電源關閉。由于單個模式需要為每個端口配備專用開關，因此成本更高。圖2給出了單個模式電源切換的實例。

　　電源開關引腳：

　　● 當下游端口出現過流時，F(xiàn)LAG A和FLAG B會向集線器發出告警。

　　● OUT A和OUT B為下游端口進行供電。

　　● EN1和EN2通過切換OUT A和OUT B來啟用或禁用下游端口的電源。

　　群組模式電源切換

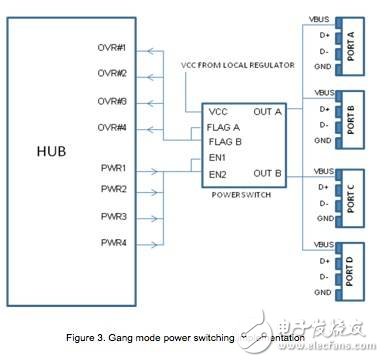

　　群組中包含的任何一個端口出現電源浪涌都會導致集線器關閉群組中所有端口的電源。這種方法中由于多個端口共用一個開關，因此成本比較低。但是，顯而易見的缺點是組中一個端口出現浪涌就會使所有端口斷電。圖3給出了群組模式電源切換的實例。

　　掛起狀態

　　所有USB設備都應支持掛起狀態，從而最大限度地降低功耗。USB設備能夠從任何其它USB狀態轉為掛起狀態。若上游數據線路維持空閑狀態超過3ms，設備就會進入掛起狀態。在掛起狀態下，USB集線器需要為D+或D-線路提供電流，從而讓其下游設備保持正確狀態?？偩€上的任何活動都會將設備從掛起狀態喚醒。在掛起狀態下，設備從上游端口最大消耗2.5mA電流。

　　盡管USB協議是以主機為中心的，但支持遠程喚醒的設備也可通知主機讓設備退出掛起狀態，并恢復事務處理。本文介紹了USB 2.0集線器系統的配置和電源管理等選項，并可作為參考指南，用于設計完全滿足USB規范（2.0版）的集線器系統。
