通過檢測原邊電流，短路時電流增加觸發保護墊，控制芯片控制PWM輸出占空比減小到0實現輸出關斷。知道下一個芯片工作周期復位，繼續輸出，若還短路，則又進入保護。像是在不停的打嗝，所以稱之為打嗝式保護

　　1.高頻振蕩由于某種原因停振，然后又起振，這樣就會出現打嗝；

　　2.開關電源在輸出短路等故障情況下，開關電源芯片啟動后工作幾百毫秒然后停止工作幾秒，然后再啟動工作幾百毫秒，不斷循環。

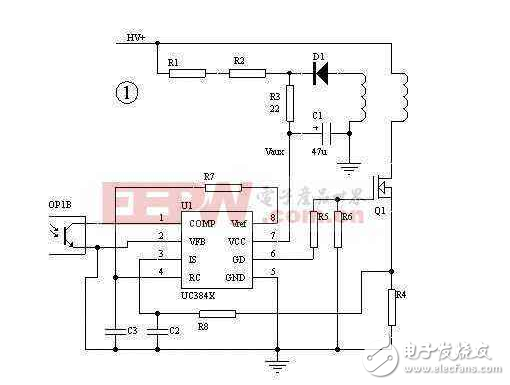

　　3.用uc3842——3844制作的單端反激式開關電源，有時會出現“打嗝”現象，其實原因有：

　　一是 電源負載太輕，即使有很小的占空比也會使輸出取樣端電壓異常升高，使uc384X的2腳電壓大于2.5V。所以這一類開關電源維修時最好加上合適的負載。

　　二是 負載太重，甚至輸出端有短路現象。使給uc384X供電的繞組得到的能量太少，不能提供uc384X工作所需的足夠的電流，于是uc384X工作電流主要靠啟動電阻提供，而這個電流又比較小，所以出現了間歇工作的現象——“打嗝”。

　　“打嗝”的快慢主要與啟動電阻、7腳外接濾波電容大小有關。

? ? ? ?4.TOP芯片電源低溫打嗝 - 設備用TOP245做的12V電源做低溫試驗

　　考慮到電源打嗝的情況，查看資料打嗝應是PWM控制器產生了保護條件，主要為過流或過壓或過載！而這可能是短路、過載或者反饋齊納穩壓二極管擊穿，光耦損壞等情況引起。所以我依次檢查了這些狀況，但電源仍然上電打嗝保護。另外由于采用PI串管方案實現，因此同時檢查了TOP管DS端并的TVS管是否損壞，之前遇到過TVS在箝位電平選擇過低《=400，在高壓時擊穿，之后一直過流打嗝的情況，但是這塊板子沒有出現這個情況。

　　繼續檢查變壓器繞法，懷疑是否是自己把二次級同名端搞反了，電源正激使用，飽和保護了，仔細拆了一個變壓器沒有反掉。

　　檢查反饋，看是否是反饋斷了，因為在去掉反饋時，出現同樣的打嗝現象，檢查了所有反饋電路的器件，均完好無損。
