電子顯微鏡從實驗室走向工業應用，關鍵詞是高速和好用。 首款智能化全自動高速成像掃描電子束顯微鏡在北京下線，不僅對科研， 而且對工程應用是利好消息，拓展了一條微觀世界探索之路。

本文介紹國產高速掃描電鏡（High Throughput SEM）是如何著眼于工業界應用，歷經更新?lián)Q代，滿足使用要求。主要從功能性能、重點部件、自主設計、使用操作、制造維護等五方面考慮，著重解釋首創的新一代物鏡概念和結構，助力實現性能目標，提供整體解決方案和應用平臺。

一、性能上優化升級

實驗室比較注重看到實驗的精細結果， 而工業規模生產更看重速度和效率。 所以，高通量可列為第一指標。速率以每秒成像Pixels數為標志。常規電鏡大多是幾十M的量級。 國產工業電鏡成像速率突破100MPixels/s大關，刷新了該項技術性能指標。 對于SE和BSE雙通道而言， 則達到200 MPixels/s。 想象一下，每秒采集200張高動態圖像，好比你手上的相機魔幻變成攝像機。高通量工業電鏡從只能觀測靜態圖像的相機變成了捕捉動態變化的攝像機。

實現高通量的原因是多方面的。 高通量化大數據采集，源自獨特的電子光學結構和系統設計，保證高速采集樣品的電子信息，成像速度達到傳統掃描電鏡的近百倍。

高通量工業掃描電鏡的外觀如圖一所示。

圖一 高通量工業掃描電鏡外觀

二、器件上更新?lián)Q代

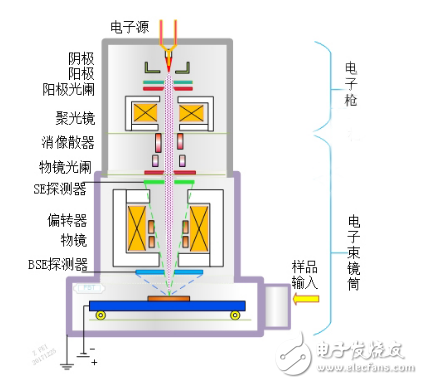

圖二表示工業掃描電鏡的內部結構和主要部件示意圖。為了實現高通量，從鏡筒到樣品臺，關鍵部件全方位采用了新一代設計和材料。更新周期還在縮短。

圖二 國產工業掃描電鏡內部結構示意圖

鏡筒本身一反常規的“高大上”， 變成了“矮小細”。裝在機柜里是因?yàn)闊o需旋鈕，使用者伸出手指在觸屏和電腦上直接操作。

如圖所示，發射源是電鏡之首。電子槍采用肖特基熱場發射，束流大，定制的槍尖精細到納米級，以提高發射效率。

新一代物鏡在國產工業掃描電鏡中施展威風。眾所周知，電鏡中物鏡起著承上啟下的重要作用。 但鮮為人知，從七十年代初至今四十余年間，高分辨大掃描場物鏡系統經歷了數代變革。之前的幾代是： MOL/ SOL/ BOL – VOIL/ SOIL – SORIL。平移物鏡MOL（moving objective lens）和搖擺物鏡SOL（swinging objective lens）及彎曲軸物鏡BOL(bent objective lens）可以說是平行的三種理念，均屬于VOL (variable axis objective lens)， 然后在結構上發展到變軸浸沒式物鏡VOIL(variable objective immersion lens)，包含了MOIL和SOIL。在浸入物鏡大量使用后，又衍生出了擺動減速浸入物鏡SORIL （swing objective retarding immersion lens）的結構。 如今，高分辨率大掃描場物鏡系統有著全新的設計思路，發展定格為新一代復合偏轉采集物鏡系統。

減速靜電透鏡輔助返回電子信號的采集，使更多的SE和BSE被收集，達到預期的高分辨率。因?yàn)閷?duì)于非導體生物類樣本，需要避免電荷在樣本上的積累，不然會影響清晰度。 當觀測生物類樣品時，初始電子離開電子光學鏡筒后，在物鏡和樣品之間減速，電子束處在低能狀態，便容易消除電荷效應。

新一代復合偏轉采集物鏡系統集成了獨特的信號采集方式和結構。創新的探測器成為關鍵器件。牽一發而動全身。從常規的閃爍體+ PMT更新?lián)Q代到同軸半導體型探測器，配合增益放大電路，收集電子效率大為提高。

在大視場范圍內的圖像高分辨率，能滿足材料類、生物類樣品大面積觀察需求。 經過理論上計算和實際的驗證，掃描大面積樣品時邊緣像差小，依然能聚焦，從而擴大了可視范圍。
