隨著計算機技術的不斷發展 ，DCS 控制技術得到了飛速的發展和完善。其控制策略涵蓋了傳統 PID 控制、邏輯控制、順序控制等各種控制策略 ;同時使用 PC 機為基礎的人機接口 ，使 DCS 的工程組態得到了簡化 ，提高了工程組態效率。在遼化 80 萬 t PTA 改擴建項目中采用橫河公司的 CENTUM CS3000 系列 DCS 系統 ，完成對裝置生產過程的控制 ，為裝置的平穩運行奠定了基礎。

　　CENTUM-CS3000系統是日本橫河公司推出的基于WINDOWS-XP的大型DCS系統。該機型繼承了以往橫河系統的優點 ，并增強了網絡及信息處理功能。操作站采用通用PC機，控制站采用全冗余熱備份結構，使其性能價格比最優，是目前世界上最先進的大型DCS系統之一。

　　特點

　?、?監控點可以由多個HIS（Human Interface Station）同時操作，每個HIS也可以同時操作多個監控點（可以是不同崗位的多個監控點）。

　　② CS3000系統的處理能力非常強大，它可以處理100，000tags（工位號）、4，000幅畫面（包括各種監控畫面），每幅畫面上可顯示多達400個數據。

　?、?人機界面比較好。選用Windows NT作為操作系統，采用X—Windows（多畫面）技術，類似一般的PC機?？筛鶕?jù)工藝的要求，實現各種友好的控制監測畫面。比如它可以用棒圖動態顯示液/界位的變化；采用顏色、閃爍、聲音等手段提醒操作人員發生過程報警及高低級別；單點操作采用Faceplate（面板）類似于常規儀表的柱狀液晶顯示，監視及操作較直觀。

　　④ CS3000系統具有強大的數據處理能力，足以完成一般生產所需的數據運算、統計要求，并能對生產數據實時打印輸出。

　　⑤正常生產中可按需求在線修改組態，更好地服務于生產。

　?、抟子谂c信息系統（ERP、MES）相結合在Windows 2000、Windows XP的優異網絡功能上，安裝上OPC上位接口，就可以很 方便地從上位對過程進行訪問，從而實現經營級別的整體優化。另外，不僅與安 裝OPC的PC連接可以連接，而且也具有與原來以UNIX為首的上位計算機連接功能。

　?、吲cFA系統的連接性 在生產設備中，以生產后的包裝、庫存管理為首，需要與FA方面的系統特別是以PLC（Programmable Logic Controller）為主的子系統進行同步CENTUM CS 3000具備與子系統連接用的豐富多樣的軟件包。能夠?qū)崿F(xiàn)包含子系統 在內的優化。

　　1 總體設計

　　PTA 即精對苯二甲酸 ，是以對二甲苯為原料、以醋酸為溶劑裝置經過氧化反應 ，再經過加氫精致得來的。因此該裝置劃分為氧化、精致、輔助 3 個單元。DCS 就是要對該裝置的正常操作、開車、停車進行控制?？刂乒δ苡煽刂普荆?FCS） 完成 ，主要包括指示回路、常規 PID 控制、聯鎖、順序控制等 ， 另外 ， 由于PTA 生產工藝非常復雜 ，因此還包括大量的復雜控制方案。操作站（ HIS） 作為人機接口完成下列功能 ，指示被控制和非控制變量;操作控制回路 ，包括設定點、操作方式及輸出信號; 記錄實時趨勢和歷史趨勢 ;報警信號與顯示 ;系統狀態及診斷報告 ;報警累計 ;工藝動態圖形顯示;給操作員的信息;報告顯示。

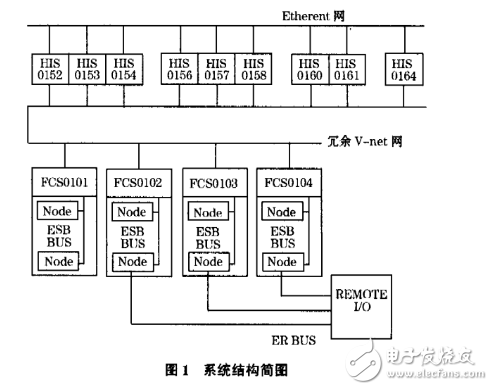

　　為完成上述對 PTA 裝置的控制和操作 ，氧化單元設置控制站（ FCS） 2 套、操作站 （ HIS） 3 臺 ，精致單元設置控制站 （ FCS） 1套、操作站（ HIS） 3 臺 ，輔助單元設置控制站 （ FCS） 1 套、操作站（ HIS） 2 臺 ，工程師站 1 臺。系統結構簡圖如圖 1 所示。

　　硬件設計

　　網絡結構

　　由系統配置簡圖可以看到 CENTUM CS 3000 網絡應用有 V - net 網、Ethernet 網、ESB 總線、ER 總線。

　　V - net 網是用于連接系統組件（如控制站和操作站等） 的實時控制網。每個域 ，既每條 V - net 網最多可以連接 64 個站 ，通訊方式為讀/ 寫通訊、信息通訊、link 傳遞 ，訪問控制為令牌傳遞 ;傳遞通路為冗余型總線 ，傳輸速率為 10 MB/ s ，通訊電纜可選用同軸電纜和光纜 ，系統采用同軸電纜。

　　Ethernet 網是系統內部操作站 （ HIS） 之間信息相互連接網絡 ，最多可以連接 16 個操作站（ HIS） ，符合 IEEE 802. 3 標準。

　　ESB 總線（增強型串口背板總線） 為冗余的輸入/ 輸出通訊總線 ，用于連接本地控制站 （ FCS） I/ O 卡到節點以及控制單元（ FCU） ，傳輸速率為 128 MB/ s.

　　ER 總線（增強型遠程總線） 為冗余的輸入/ 輸出通訊總線 ，用于將遠程節點連接到 ESB.

　　總線上本地節點的接口卡 ，傳輸速率為 10 MB/ s. 由于系統與 MCC（馬達控制中心） 之間有大量的信號傳遞 ，因此為減少電纜敷設 ，在 MCC 設置遠程節點 ，再通過 ER 總線傳送到控制室。

　　控制站（ FCS） 結構

　　根據各工藝單元的輸入/ 輸出點數以及控制方案的復雜程度 ，氧化單元設置控制站 （ FCS0101 、FCS0102） 2 套、精致單元設置控制站（ FCS0103） 1 套、輔助單元設置控制站（ FCS0104） 1 套。各控制站所控制的點數雖不同 ，控制方案也不盡相同 ，但控制站的基本結構和原則是相同的 ， 主要構成有現場控制單元（ FCU） 、節點（NODE） 及各級總線。

　　現場控制單元（ FCU）

　　采用先進的 AFG40D 單元 ，使用 VR5432 （133 MHz） 處理器 ，主內存 32 MB ，72 h 電池備用 ，雙冗余 V - net 通訊接口卡 ，雙冗余的 ESB bus 接口卡。

　　節點（NODE）

　　節點（NODE） 由節點接口單元和輸入/ 輸出單元組成。節點接口單元是節點與現場控制單元之間的通訊接口。輸入/ 輸出單元即 I/ O 卡 ，負責采集現場測量信號/ 執行控制器輸出到現場執行元件。FCS0101 配置本地節點 6 個; FCS0102 配置本地節點6 個 ，遠程節點2 個;FCS0103 配置本地節點 8 個 ，遠程節點2 個;FCS0104 配置本地節點 7 個 ，遠程節點 1 個。I/ O 卡主要類型如下 ：

　　AAI143 電流輸入模件（4～20mA ，16 通道） ;

　　AAI543 電流輸出模件（4～20mA ，16 通道） ;

　　ALR121 RS - 422/ 485 通訊模件 ;

　　ADV151 數字輸入模件 ;

　　ADV551 數字輸出模件 ;

　　ADR541 繼電器輸出模件。

　　操作站/ 工程師站結構

　　操作站是 DCS 控制系統的人機接口界面 ，完成監視、操作、記錄等功能。工程師站完成對系統的組態。操作站與工程師站從硬件上看沒有什么區別 ，只是完成不同功能的軟件包不同 ，因此對操作站與工程師站一起討論 ，也可以統稱它們?yōu)椴僮髡?。CENTUM CS3000 R3 操作站的特點是使用通用 PC 機作為操作站的硬件基礎 ，以 WINDOWS 作為軟件平臺。

　　從理論上講 ，任何一臺性能可靠的 PC 機都可以作為 CEN2TUM CS3000 R3 的操作站 ，橫河公司采用 DELL 公司的 PC 機作為操作站。操作站使用 VF - 701 通訊接口卡 ，使 PC 機能夠連接到 V - NET 網絡上。該卡具有冗余的通訊接口 ，插在 PC 機的PCI 槽上。操作員鍵盤采用橫河專用的 USB 接口操作員鍵盤。其他硬件配置與通用 PC 機相同。

　　目前橫河 DCS 的操作組態軟件平臺采用 WINDOWS XP -SP2 。

　　這種軟硬件配置使操作站成本大大降低 ， 硬件通用性加強 ，界面友好 ，便于操作 ，降低工程組態和運行維護成本 ，提高工作效率。

　　軟件組態

　　CS3000 組態主要包括系統 COMMON 組態 ，操作站（ HIS） 組態 ，流程圖組態 ，控制站（ FCS） 組態等。

　　系統 COMMON 組態、操作站（ HIS） 組態及流程圖組態

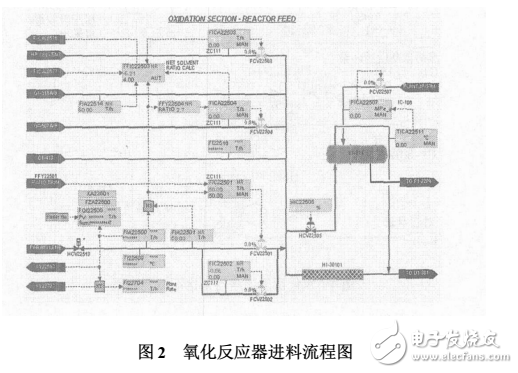

　　系統 COMMON 組態主要包括系統構成組態 ，系統常數組態 ，工程單位組態 ，報警表組態 ， 報警優先級組態等。操作站（ HIS） 組態包括操作站構成 ，操作組分群 ，連接傳輸 ，趨勢記錄 ，畫面名 ，窗口名等。流程圖組態即帶控制點的流程圖組態。通過這部分組態 ，使操作站（ HIS） 具備了人機接口的功能 ，使操作人員能夠通過操作站（ HIS） 操作生產裝置。氧化反應器進料流程圖如圖 2 所示。
