礦用變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流、濾波、逆變、制動單元、驅動單元、檢測單元微處理單元等組成。通過改變電源的頻率來達到改變電源電壓的目的，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的。

　　我國礦產資源豐富，鐵礦、煤礦、磷礦、稀土等礦產尤為眾多，隨著采礦機械化水平的提高，安全作業是一個重中之重的問題，礦用變頻器作為礦用電氣系統一個重要設備，作用也是至關重要的。礦用變頻器節能主要表現在風機、傳送、礦井車輛、提升機、采掘等設備的應用上。為了保證生產的可靠性，各種生產機械在設計配用動力驅動時，都留有一定的富余量。當電機不能在滿負荷下運行時，除達到動力驅動要求外，多余的力矩增加了有功功率的消耗，造成電能的浪費。

　　2、霍爾電流傳感器的原理

　　霍爾電流傳感器基于磁平衡式霍爾原理，即閉環原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

　　3、霍爾電流傳感器的基本要求

　　國內做霍爾電流傳感器的廠家眾多，在原理上是沒有區別的，只是在元器件的選擇、，生產工藝，產品生產的過程控制等方面存在差異，我們以礦用變頻器行業中常用的電流傳感器JCE508-TS6產品為例，經過中國航天513研究所測試，并通過航天所的認證，基本技術參數如下：

　　型號： JCE508-TS6

　　額定測量電流IPN： 500A

　　測量范圍IP： 0~±800 A

　　額定測量輸出IM： 100mA

　　電源電壓（±5%）： ±15V~±18V

　　轉換比例KN： 1:5000

　　電流消耗IC： ≤20（@±15V ）+ IS mA（輸出測量電流）

　　精度X： —準確度 XG（@ VPN，TA=+25℃）： ±0.6%

　　—非線性度εL（@ VPN，TA=+25℃）： 《0.1%

　　—零點偏移電流 IO： ≤±0.15mA（@+25℃）

　　—零點溫度偏移 IOT： ≤±0. 49mA（@-10℃~+70℃）

　　—響應時間 tr （@90% of VP max）： ≤1us

　　—工作頻率 f： DC-100KHz

　　耐壓Vd： 一次側回路對二次側回路之間耐壓： 6kV/50/60Hz/1min

　　工作溫度TA： -25？C~+80？C

　　副邊內阻RS： 60Ω（TA=70℃）

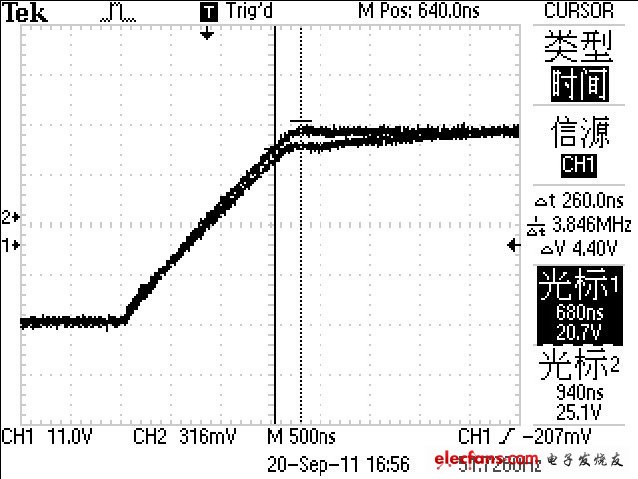

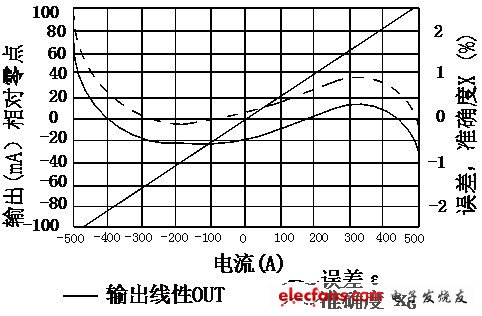

　　經過測試其響應時間和輸出信號，得出其相關曲線圖，如下：

　　4、在選擇電流傳感器時需要注意的問題

　　1）、選擇傳感器時注意產品的使用環境溫度，工業級的不能滿足基本要求，必須是-40°C——85°C；

　　2）、對于海拔的要求在3500米以上；

　　3）、選擇傳感器時量程可以適當?shù)纳源笮?，留些產品過載的余地，注意，閉環電流傳感器不可以長時間的過載測量；

　　4）、對于端子的選擇應盡可能的使用鐵路專用的抗震型端子，避免在變頻器運輸途中或者作業情況下無法承受強震而脫落；

　　5）、不要讓傳感器在潮濕條件下使用，避免產品由于結露、潮濕造成無法正常工作；

　　6）、由于礦用變頻器本身殼體屬于防爆級別，所以對于電流傳感器要求做到抗震就即可，對于防爆則不要求過多。
