單相電機接線圖及原理有不少電工對單相電機的接線不太清楚，小編先對單相電機的正反轉原理講一下。

　　單相電動機有兩組線圈，有一個公共端，一個運行端，一個啟動端，電容接在運行端和啟動端之間。電源接在公共端和運行端時，電機正轉；電源接在公共端和啟動端時，電機反轉；只有運行線圈和啟動線圈截面積一樣的單相可逆電機，才能正反轉，否則反轉不能帶負荷。

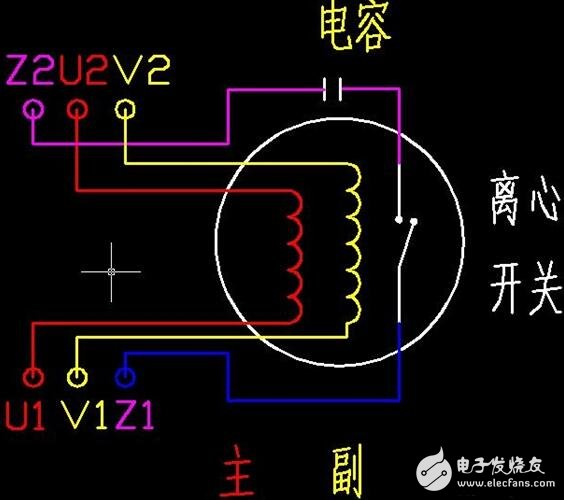

　　單相電機正反轉接線圖

　　單相電機正反轉原理

　　單相電容電機有兩個繞組，即啟動繞組和運行繞組。兩個繞組在空間上相差90度。在啟動繞組上串聯了一個容量較大的電容器，當運行繞組和啟動繞組通過單相交流電時，由于電容器作用使啟動繞組中的電流在時間上比運行繞組的電流超前90度角，先到達最大值。在時間和空間上形成兩個相同的脈沖磁場，使定子與轉子之間的氣隙中產生了一個旋轉磁場，在旋轉磁場的作用下，電機轉子中產生感應電流，電流與旋轉磁場互相作用產生電磁場轉矩，使電機旋轉起來。

　　一般運行繞組（主線圈）線徑較粗一點，啟動繞組（副線圈）線徑較細，用萬用表量啟動繞組比運行繞組的電阻值稍大一點兒。

　　單相電機啟動原理分：1、電阻啟動式（電冰箱電機等）；2、電容啟動式（木工電刨電機等）；3、電容運轉式（洗衣機、電風扇等）；4、電容啟動運轉式。

　　電容啟動式電機在電機啟動后電容就斷電了，斷電原理是在電機軸上有一個離心開關，達到一定轉速開關就斷了，如果斷不開啟動線包就會燒毀；電容運轉式電機電容在電機啟動或正常運轉時都在工作、如果電容容量變小將造成電機啟動困難，風扇轉慢，風速降低故障。

　　單相電機正反轉接線方法

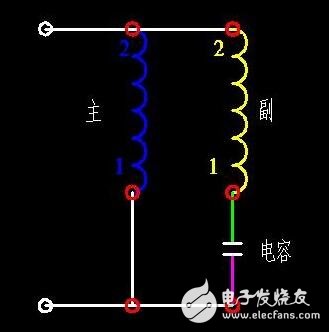

　　是這樣，主線圈的1（2）接副線圈的2（1），這樣就正傳，反過來

　　主線圈的1（2）接副線圈的1（2），這樣就反轉，

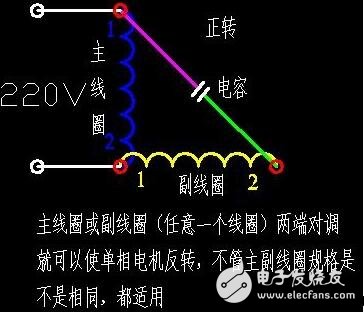

　　以上兩個圖，一般的常規單相電機都可以用，不論他的主線圈與副線圈的參數一樣不一樣，

　　另外還有一種單相電機，工作中需要他正反轉，但是采用上面的辦法，比較麻煩，實現自動控制，器件需要也多，所以就出現了，不分主副線圈的單相電機，就是主副線圈的參數一樣，這種不分主副線圈的單相電機，除了用上面的這個辦法外還可以這樣

　　第一個圖和第二個是一樣的，第二個比較清楚一點。

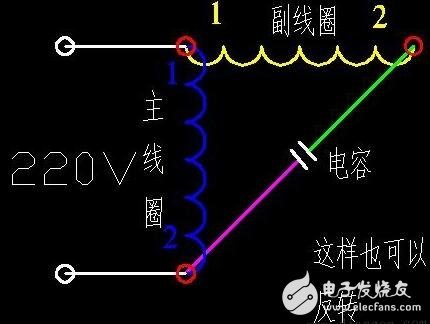

　　第二個圖還可以變形為這樣，這樣也可以實現反轉。

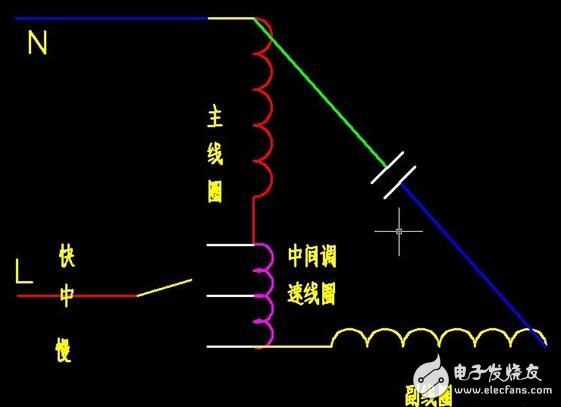

　　單相電機的畫法還有一種。

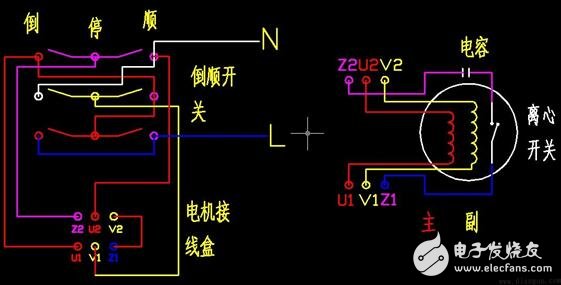

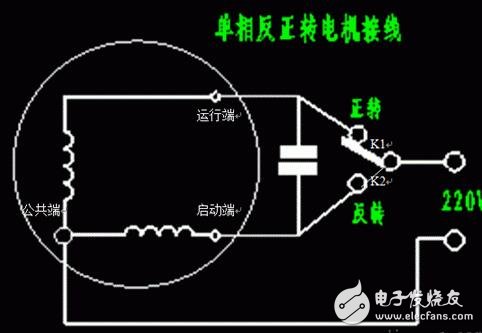

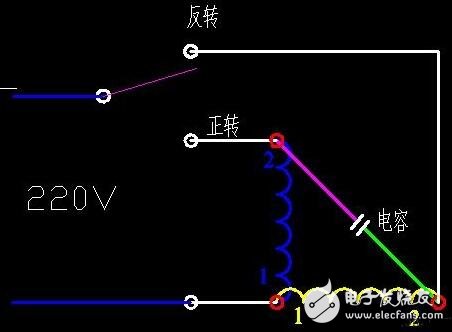

　　倒順開關控制的單相電機正反轉。

　　落地扇電機接線圖。

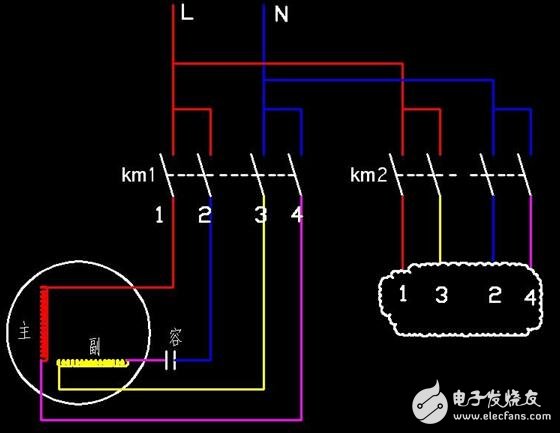

　　來個用接觸器控制的，單相電機正反轉。

　　在KM1的下方紅線和粉線互換，或者藍線和黃線互換，電機就可以反轉了。

　　KM1和KM2的二次線路就用三相電機的普通正反轉互鎖電路就行了。

　　單相電機正反轉實際操作

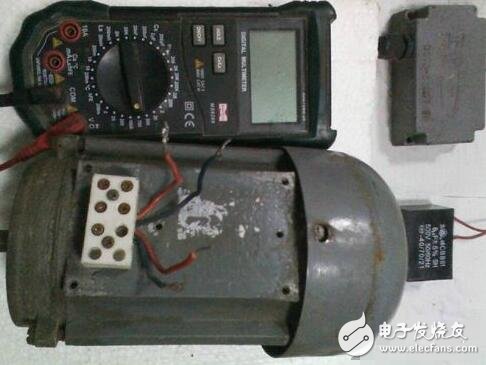

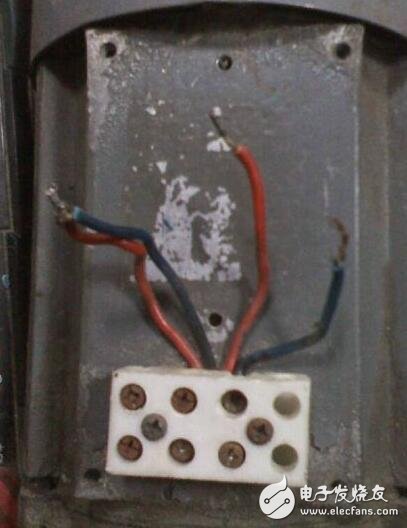

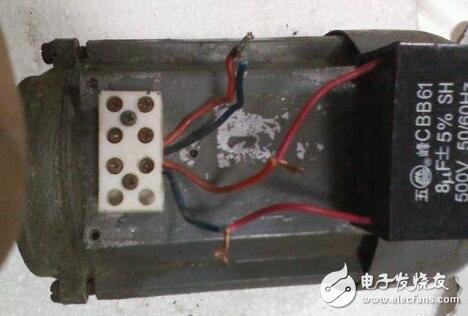

　　準備好萬用表，為方便理解操作，先把電機接線盒內四根引線分開，電容取下來暫時不接線。

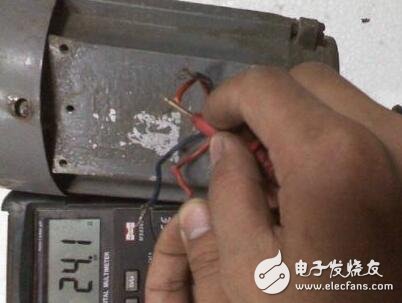

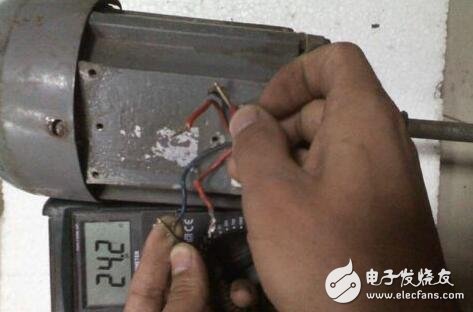

　　把萬用表調至電阻檔位，測量哪兩根線為主繞阻，哪兩根線為副繞阻。我們先測量出有阻值的兩根線（兩根藍色線），并記住阻值。

　　我們再測量另外兩根線（兩根紅色線）的阻值，通過比較，阻值小的主繞阻，阻值大的為副繞阻。

　　把其中任意一根紅色線與藍色線短接到一起。

　　另外兩根線分別接到電容的兩根引出線，電容不分正負。

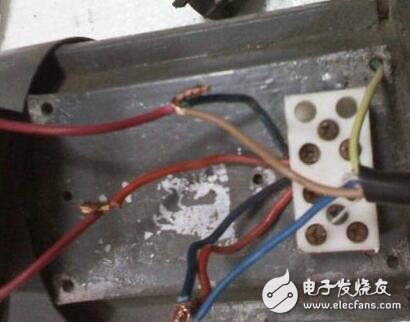

　　將電源的零線（藍色）與“第4步”中短接的兩根線相接。電源火線（紅色）與電容一端相接。電源地線與電機外殼相接。這種接法的轉向暫時記做正轉。

　　如果需要將電機反轉，只需將電源火線與電容另一端相連就可以了。

　　注意事項：以上為講解內容，如需通電操作，必須將線接至端子排，并蓋好接線盒。
