關于電機接線柱的鏈接方法，下面整理了從單相和三相的接法及三個接線柱和六個接線柱的區別等知識，跟各位電工朋友分享，希望在實際操作中能幫到各位。

　　單相電機接線柱接法

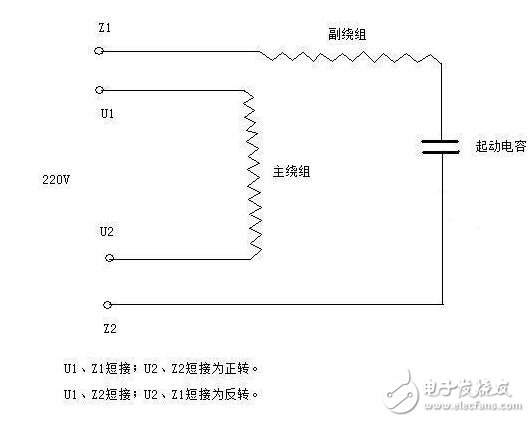

　　U2和V1相連，V2和U1之間接一只電容器，電源火線接U1，電源零線接U2。

　　電機容量40W以下用2微發電容，60~120W用4微發電容。

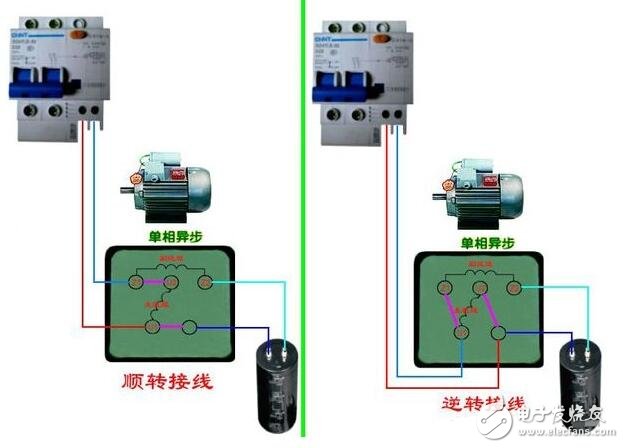

　　正傳接零火線接U1/U2，反轉把連接片拆了，把z1-z2，u1-u2連接，再把z1、u1分別接零火線。

　　三相電機接線柱怎么接

　　三相電機接線柱有二種接線運行方式。

　　第一種為星形（Y）接法，電機內部三相定子繞組的首或尾端連接，另一端三相分別通入U(xiǎn).V.W三相交流電運行，適用于三千瓦及以下的三相異步感應式電動機。

　　第二種為三角形（△）接法，即將三相定子繞組的首尾對應連接，第一相繞組的首端與第三相繞組的尾端連接可視為U相，第二繞組首端與第一繞組的尾端相連接可為V相，第三繞組首端與第二繞組的尾端相連接可為W相，分別通入U(xiǎn).V.W三相交流電源運行，適用于4kw及以上的三相異步感應式電動機。但對電動機的接線方法應按實際銘牌接線為準。

　　三相異步電動機的三相繞組共有六個接線頭引出來，接在接線盒的六個接線上，并標著符號D1、D2、D3、D4、D5、D6，其中D1和D4、D2和D5、D3和D6各為一相，稱為A、B、C三相繞組，如圖1所示。

　　三相異步電動機的接線方法有兩種，一種是三角形接線，用符號“△”表示；另一種是星形接線，用符號“Y”表示。所謂三角形接線是把接線盒的六個接線柱中，上下兩柱用金屬片連接起來后，再分別接電源，如圖2 （a）所示。所謂星形接線是把上面三個接線柱用金屬片連接起來，下面三個接線柱再分別接電源，如圖2 （b）所示。

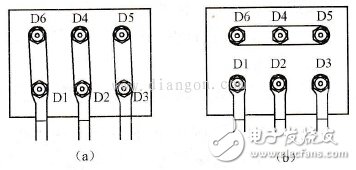

　　圖1 接線盒中六個線頭排列示意圖

　　圖2 電動機繞組三角形或星形接線

　　電動機三相繞組究竟按何種方式連接，要看銘牌標明的電壓和接線方式，如果銘牌上標著電壓220/3 80V，接法△／Y，表明該臺電動機有兩種接線方式，適應兩種不同的電壓。如果電源電壓是220V，就應接成三角形。如誤接成星形，就會使接到每相繞組上的電壓由220V下降到220/√3=127V，電動機就會因電壓太低起動不起來，如仍承受額定負載，就容易造成過載燒毀。如果電源電壓是380V，就應接成星形，如誤接成三角形，每相繞組就會承受380V的電壓而造成定子電流增大燒毀繞組。所以正確的接線方式，應能使電動機在正常工作時，所承受的電源電壓必須等于或接近于電動機的額定電壓。

　　3個接線柱和6個接線柱電機接法和區別

　　3個線柱接線只要把380V三相電源線直接接到三柱上就可以了，調換其中兩項的位置可以改變電機的轉向，6柱接線柱的分星接和角接兩種接法，如果是星接則是將其中的三個接線柱橫向連在一起為中點，另三柱的的接線按上述的三柱的接線方法接線即可。

　　如果是角接就把6柱中上下兩個柱連一起，形成三組即可，注意星接和角接的轉速和功率是不一樣的。
